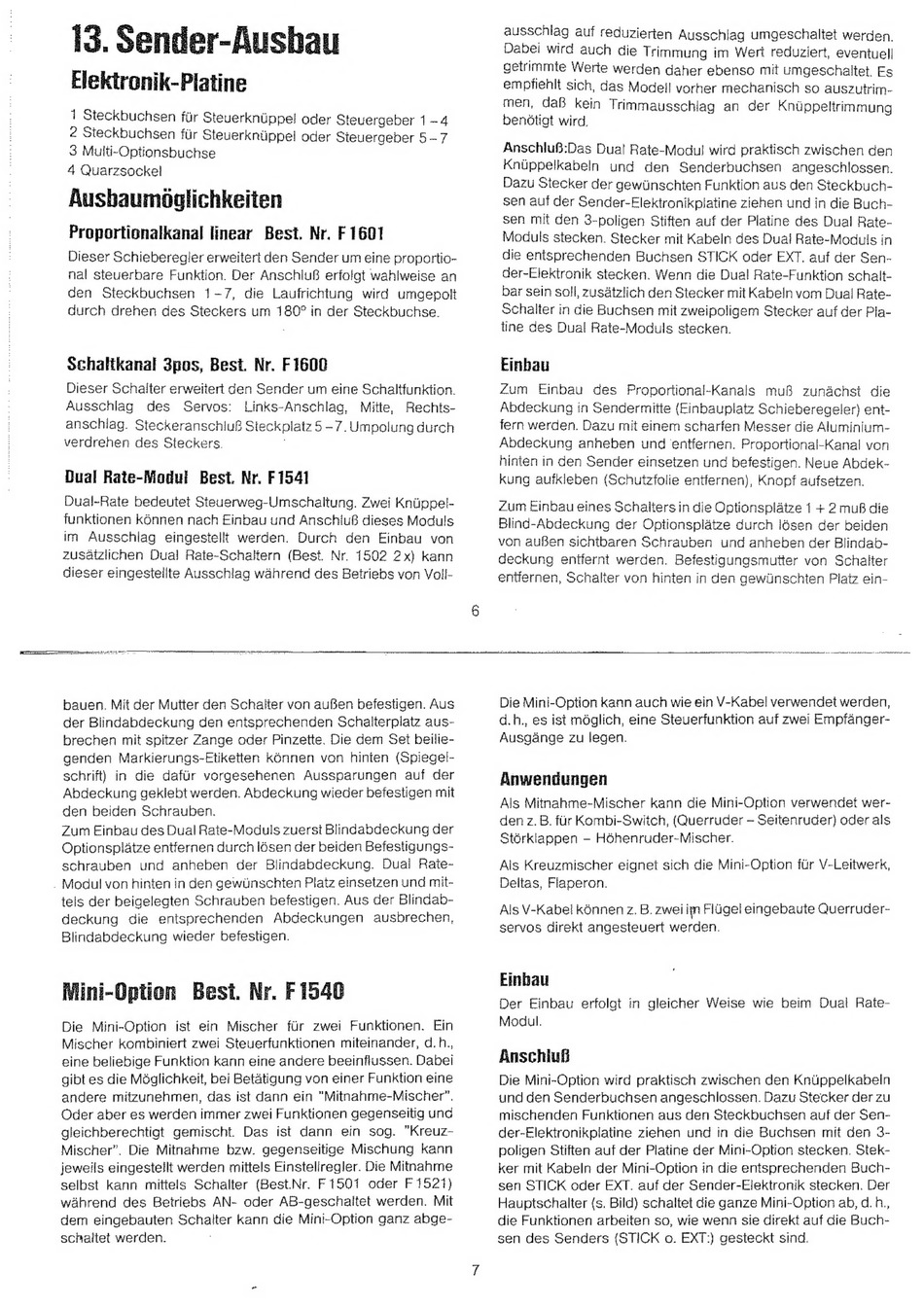

13. Sender-Aushau
4 Quarzsockel
Ausbaumöglichkeiten
Proportionalkanal linear Best. Nr. F 1601
Dieser Schieberegler erweitert den Sender um eine proportio-
nal steuerbare
Funktion. Der Anschluß erfolgt wahlweise an
den
Steckbuchsen
1-7, die Laufrichtung
wird umgepolt
durch drehen des Steckers um 180° in der Steckbuchse.
Schaltkanal 3pos, Best. Nr. F 1600
Dieser Schalter erweitert den Sender um eine Schaltfunktion.
Ausschlag
des
Servos!
Links-Anschlag,
Mitte,
Rechts-
anschiag. Steckeranschiuß Steckplatz 5-7. Umpolung durch
verdrehen des Steckers.
Dual Rate-Modul
Best. Nr. F1541
Dual-Rate bedeutet Steuerweg-Umschaltung. Zwei Knüppel-
funktionen können nach Einbau und Anschluß dieses Moduls
im Ausschlag
eingestellt werden.
Durch
den Einbau von
zusätzlichen Dual Rate-Schaltern (Best. Nr. 1502 2x) kann
dieser eingestelite Ausschlag während des Betriebs von Voll-
ee
bauen, Mit der Mutter den Schalter von auBen befestigen. Aus
der Blindabdeckung den entsprechenden Schalterplatz aus-
brechen mit spitzer Zange oder Pinzette. Die dem Set beilie-
genden Markierungs-Etiketten können von hinten (Spiegel-
schrift}
in die dafür vorgesehenen
Aussparungen
auf der
Abdeckung geklebt werden. Abdeckung wieder befestigen mit
den beiden Schrauben.
Zum Einbau des Dual Rate-Moduls zuerst Blindabdeckung der
Optionsplätze entfernen durch lösen der beiden Befestigungs-
schrauben
und anheben
der Blindabdeckung.
Dual Rate-
. Modul von hinten in den gewünschten Platz einsetzen und mit-
tels der beigelegten Schrauben befestigen. Aus der Blindab-
deckung
die
entsprechenden
Abdeckungen
ausbrechen,
Blindabdeckung wieder befestigen.
Mini-Option
Best. Nr. F1540
Die Mini-Option
ist ein Mischer
für zwei
Funktionen.
Ein
Mischer kombiniert zwei Steuerfunktionen miteinander, d. h.,
eine beliebige Funktion kann eine andere beeinflussen. Dabei
gibt es die Möglichkeit, bei Betätigung von einer Funktion eine
andere mitzunehmen, das ist dann ein "Mitnahme-Mischer".
Oder aber es werden immer zwei Funktionen gegenseitig und
gleichberechtigt
gemischt.
Das ist dann
ein sog. "Kreuz-
Mischer".
Die Mitnahme
bzw. gegenseitige
Mischung
kann
jeweils eingestellt werden mittels Einsteliregler. Die Mitnahme
selbst kann
mittels Schalter
(Best.Nr.
F 1501
oder F 1521)
während des Betriebs AN- oder AB-geschaitet werden. Mit
dem eingebauten Schalter kann die Mini-Option ganz abge-
schaltet werden.
Einbau
Zum
Einbau
des
Proportional-Kanals
muß
zunächst
die
Abdeckung in Sendermitte (Einbauplatz Schieberegeler) ent-
fern werden. Dazu mit einem scharfen Messer die Aluminium-
Abdeckung
anheben
und entfernen. Proportional-Kanal von
hinten in den Sender einsetzen und befestigen. Neue Abdek-
kung aufkleben (Schutzfolie entfernen), Knopf aufsetzen.
Zum Einbau eines Schalters in die Optionsplätze 1 + 2 muß die
Blind-Abdeckung
der Optionspiätze durch lösen der beiden
von außen sichtbaren Schrauben
und anheben der Blindab-
deckung entfernt werden. Befestigungsmutter von Schalter
entfernen, Schalter von hinten in den gewünschten Platz ein-
Die Mini-Option kann auch wie ein V-Kabel verwendet werden,
d.h., es ist möglich, eine Steuerfunktion auf zwei Empfänger-
Ausgänge zu legen.
Anwendungen
Als Mitnahme-Mischer kann die Mini-Option verwendet wer-
den z.B. für Kombi-Switch, (Querruder - Seitenruder) oder als
Störklappen - Höhenruder-Mischer.
Als Kreuzmischer eignet sich die Mini-Option für V-Leitwerk,
Deltas, Flaperon.
Als V-Kabel können z. B. zwei im Flügel eingebaute Querruder-
servos direkt angesteuert werden.
Einbau
Der Einbau erfolgt in gleicher Weise wie beim Dual Rate-
Modul.
Anschiuß
Die Mini-Option wird praktisch zwischen den Krüppelkabeln
und den Senderbuchsen angeschlossen. Dazu Stecker der zu
mischenden Funktionen aus den Steckbuchsen auf der Sen-
der-Elektronikpiatine ziehen und in die Buchsen mit den 3-
poligen Stiften auf der Piatine der Mini-Option stecken. Stek-
ker mit Kabeln der Mini-Option in die entsprechenden Buch-
sen STICK oder EXT. auf der Sender-Eiektronik stecken. Der
Hauptschalter {s. Bild) schaltet die ganze Mini-Option ab, d. h.,
die Funktionen arbeiten so, wie wenn sie direkt auf die Buch-
sen des Senders {STICK o. EXT!) gesteckt sind.
