ROBBE-Futaba F-14 Bedienungsanleitung Seite 3

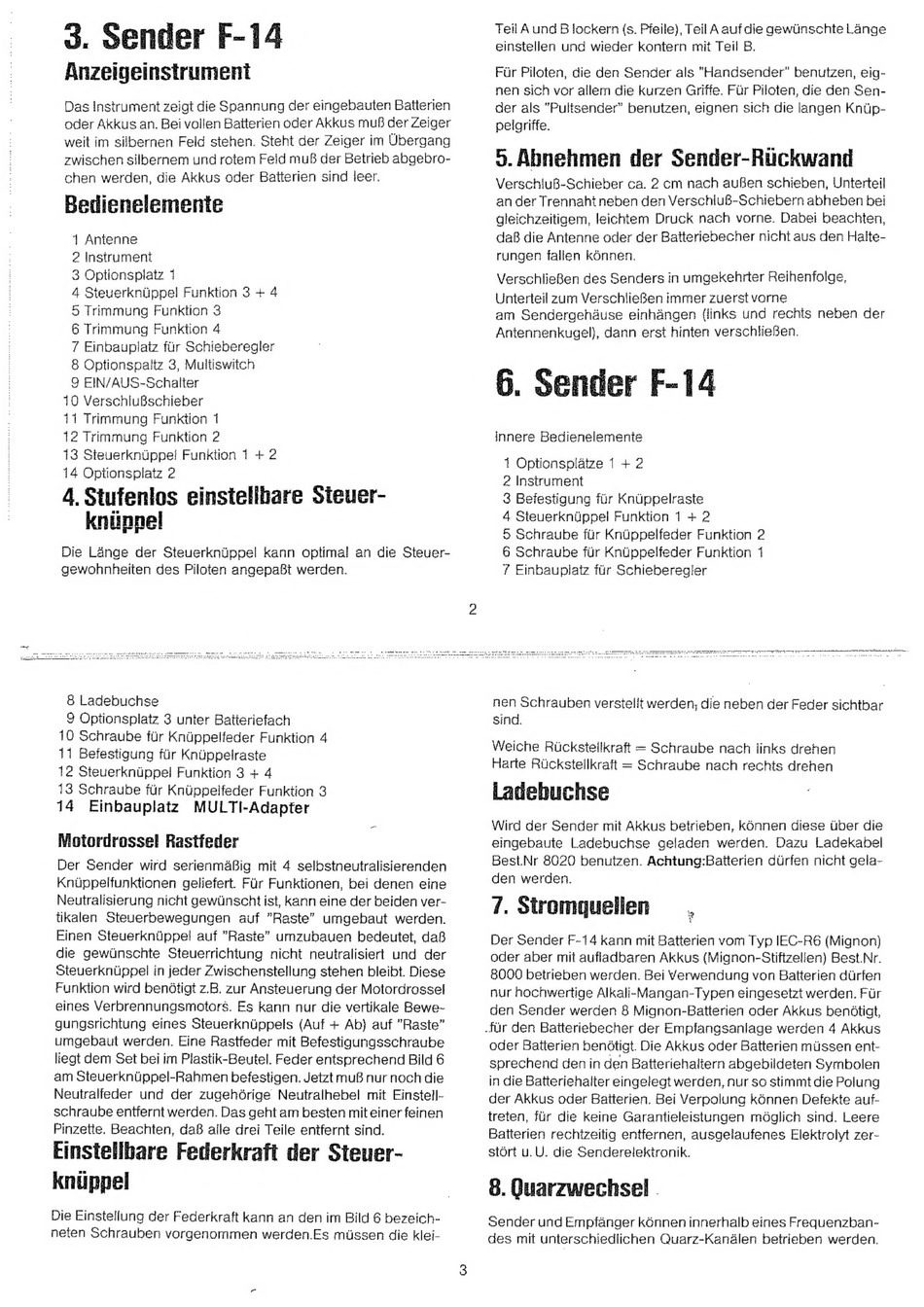

3. Sender F-14
Anzeigeinstrument
Das Instrument zeigt die Spannung der eingebauten Batterien
oder Akkus an. Bei vollen Batterien oder Akkus muß der Zeiger
weit im silbernen Feld stehen. Steht der Zeiger im Übergang
zwischen silbernem und rotem Feld muß der Betrieb abgebro-
chen werden, die Akkus oder Batterien sind leer.
Bedienelemente
1 Antenne
2 Instrument
3 Optionsplaiz 1
4 Steuerknüppel Funktion 3 + 4
5 Trimmung Funktion 3
6 Trimmung Funktion 4
7 Einbauplatz für Schieberegler
8 Optionspaltz 3, Multiswitch
9 EIN/AUS-Schalter
10 Verschlußschieber
11 Trimmung Funktion 1
12 Trimmung Funktion 2
13 Steuerknüppel Funktion 1 +2
14 Optionsplatz 2
Die Lange der Steuerknüppel kann optimal an die Steuer-
gewohnheiten des Piloten angepaßt werden.
8 Ladebuchse
9 Optionsplatz 3 unter Batteriefach
10 Schraube für Knüppelfeder Funktion 4
11 Befestigung für Knüppelraste
12 Steuerknüppel Funktion 3 + 4
13 Schraube für Knüppelfeder Funktion 3
14 Einbauplatz MULTI-Adapfer
Motordrossel Rastieder
Der Sender wird serienmäßig mit 4 selbstneutralisierenden
Knüppeifunktionen geliefert. Für Funktionen, bei denen eine
Neutralisierung nicht gewünscht ist, kann eine der beiden ver-
tikalen Steuerbewegungen auf "Raste" umgebaut werden.
Einen Steuerknüppet auf "Raste" umzubauen bedeutet, daß
die gewünschte Steuerrichtung nicht neutralisiert und der
Steuerknüppel in jeder Zwischenstellung stehen bleibt. Diese
Funktion wird benötigt z.B. zur Ansteuerung der Motordrossel
eines Verbrennungsmotors. Es kann nur die vertikale Bewe-
gungsrichtung eines Steuerknüppels (Auf + Ab} auf "Raste"
umgebaut werden. Eine Rastfeder mit Befestigungsschraube
liegt dem Set bei im Plastik-Beutel. Feder entsprechend Bild 6
am Steuerknüppel-Rahmen befestigen. Jetzt muß nur noch die
Neutralfeder und der zugehörige Neutralhebel mit Einstell-
schraube entfernt werden. Das geht am besten mit einer feinen
Pinzette. Beachten, daß aile drei Teile entfernt sind.
Einstellbare Federkraft der Steuer-
knüppel
Teil A und B lockern (s. Pfeile}, Teil A auf die gewünschte Lange
einstellen und wieder kontern mit Teil B.
Für Piloten, die den Sender als "Handsender" benutzen, eig-
nen sich vor allem die kurzen Griffe. Für Piloten, die den Sen-
der als "Pultsender" benutzen, eignen sich die langen Knüp-
pelgriffe.
5. Abnehmen der Sender-Rückwand
VerschiuB-Schieber ca. 2 cm nach außen schieben, Unterteil
an der Trennaht neben den VerschiuB-Schiebern abheben bei
gleichzeitigem, leichtem Druck nach vorne. Dabei beachten,
daß die Antenne oder der Batteriebecher nicht aus den Halte-
rungen fallen können.
Verschließen des Senders in umgekehrter Reihenfolge,
Unterteil zum Verschließen Immer zuerst vorne
am Sendergehäuse einhängen {links und rechis neben der
Antennenkugel), dann erst hinten verschließen.
6. Sender F-14
innere Bedienelemente
1 Optionsplätze 1 + 2
2 Instrument
3 Befestigung für Knüppelraste
4 Steuerknüppel Funktion 1 + 2
5 Schraube für Knüppelfeder Funktion 2
6 Schraube für Knüppelfeder Funktion 1
7 Einbauplatz für Schieberegler
Ladebuchse
Wird der Sender mit Akkus betrieben, können diese über die
eingebaute Ladebuchse geladen werden. Dazu Ladekabel
Best.Nr 8020 benutzen. Achtung:Batterien dürfen nicht gela-
den werden.
7. Stromquellen ,
Der Sender F-14 kann mit Batterien vom Typ IEC-R6 (Mignon)
oder aber mit aufladbaren Akkus (Mignon-Stifizellen) Best.Nr.
8000 betrieben werden. Bei Verwendung von Batterien dürfen
nur hochwertige Alkali-Mangan-Typen eingesetzt werden. Für
den Sender werden 8 Mignon-Batterien oder Akkus benötigt,
für den Batteriebecher der Empfangsanlage werden 4 Akkus
oder Batterien benötigt. Die Akkus oder Batterien müssen ent-
sprechend den in den Batteriehaltern abgebildeten Symbolen
in die Batteriehalter eingelegt werden, nur so stimmt die Polung
der Akkus oder Batterien, Bei Verpolung können Defekte auf-
treten, für die keine Garantieleistungen möglich sind. Leere
Batterien rechtzeitig entfernen, ausgelaufenes Elektrolyt zer-
stört u.U. die Senderelektronik.
8. Quarzwechsel .
Sender und Empfänger können innerhalb eines Frequenzban-
des mit unterschiedlichen Quarz-Kanälen betrieben werden.
