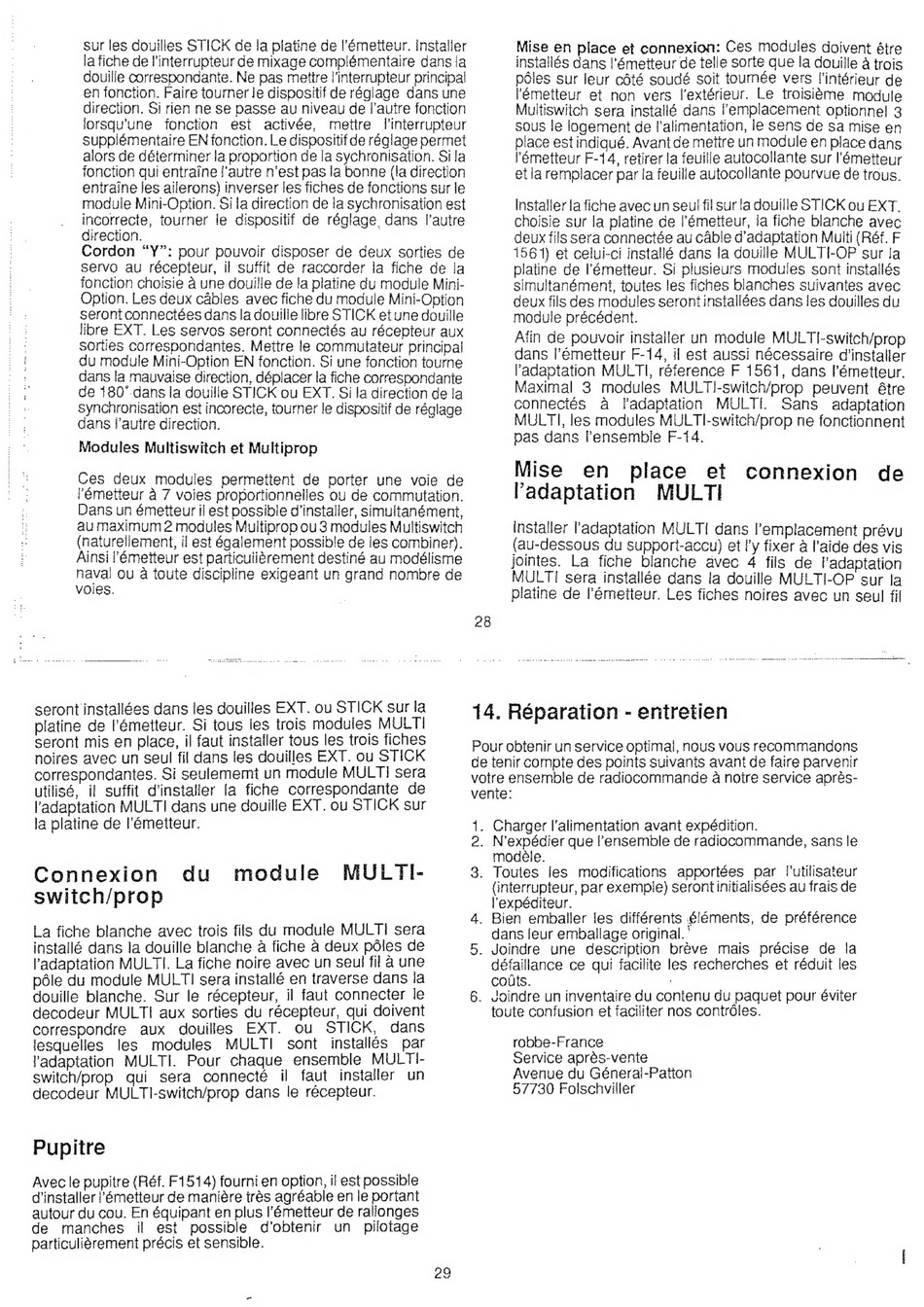

sur les douilles STICK de la platine de l'émetteur. Installer
la fiche de l'interrupteur de mixage complémentaire dans la
douille correspondante. Ne pas mettre l'interrupteur principal
en fonction. Faire tourner le dispositif de réglage dans une
direction. Si rien ne se passe au niveau de l'autre fonction
lorsqu'une
fonction
est activée,
mettre
l'interrupteur
supplémentaire EN fonction. Le dispositif de réglage permet
alors de déterminer la proportion de la sychronisation. Sila
fonction qui entraîne l'autre n'est pas la bonne (la direction
entraîne les ailerons) inverser les fiches de fonctions sur le
module Mini-Option. Si la direction de la sychronisation est
incorrecte, tourner le dispositif de réglage dans l'autre
direction.
Cordon "Y": pour pouvoir disposer de deux sorties de
servo au récepteur, il suffit de raccorder la fiche de la
fonction choisie à une douille de la platine du module Mini-
Option. Les deux cables avec fiche du module Mini-Option
seront connectées dans la douille libre STICK etune douille
libre EXT. Les servos seront connectés au récepteur aux
Sorties correspondantes. Mettre le commutateur principal
du module Mini-Option EN fonction. Si une fonction tourne
dans la mauvaise direction, déplacer la fiche correspondante
de 180° dans la douille STICK ou EXT. Si la direction de la
Synchronisation est incorecte, tourner le dispositif de réglage
dans l'autre direction.
Modules Multiswitch et Multiprop
Ces deux modules permettent de porter une voie de
l'émetteur à 7 voies proportionnelles ou de commutation.
Dans un émetteur il est possible d'installer, simultanément,
au maximum 2 modules Multiprop ou 3 modules Multiswitch
(naturellement, il est également possible de les combiner).
Ainsi l'émetteur est particulièrement destiné au modélisme
naval ou à toute discipline exigeant un grand nombre de
voies.
Connexion
du
module
MULTI-
switch/prop
La fiche blanche avec trois fils du module MULTI sera
installé dans la douille blanche à fiche à deux pôles de
l'adaptation MULTI. La fiche noire avec un seul fil a une
pôle du module MULTI sera installé en traverse dans la
douille blanche.
Sur le récepteur, il faut connecter le
decodeur MULTI aux sorties du récepteur, qui doivent
correspondre
aux
douilles
EXT.
ou
STICK,
dans
lesquelles
les
modules
MULTI
sont
installés
par
l'adaptation
MULTI.
Pour chaque ensemble
MULTI-
switch/prop
qui sera
connecté
il faut installer
un
decodeur MULTI-switch/prop dans le récepteur.
Pupitre
Avec le pupitre (Réf. F1514) fourni en option, il est possible
d'installer l'émetteur de manière très agréable en le portant
autour du cou. En équipant en plus l'émetteur de ralionges
de
manches
il est
possible
d'obtenir
un
pilotage
particulièrement précis et sensible.
29
28
Mise en place et connexion: Ces modules doivent être
installés dans l'émetteur de telle sorte que la douille à trois
pôles sur leur côté soudé soit tournée vers l'intérieur de
l'émetteur et non vers l'extérieur. Le troisième module
Multiswitch sera installé dans l'emplacement optionnel 3
sous le logement de l'alimentation, le sens de sa mise en
place est indiqué. Avant de mettre un module en place dans
l'émetteur F-14, retirer la feuille autocollante sur l'émetteur
et la remplacer par la feuille autocollante pourvue de trous.
Installer la fiche avec un seul fil sur la douille STICK ou EXT.
choisie sur la platine de l'émetteur, la fiche blanche avec
deux fils sera connectée au câble d'adaptation Muiti (Réf. F
1561) et celui-ci installé dans la douille MULTI-OP sur la
platine de l'émetteur. Si plusieurs modules sont installés
simultanément, toutes les fiches blanches suivantes avec
deux fils des modules seront installées dans les douilles du
module précédent.
Afin de pouvoir installer un module MULTI-switch/prop
dans l'émetteur F-14, il est aussi nécessaire d'installer
"adaptation MULTI, réference F 1561, dans lémetteur.
Maximal
3 modules
MULTI-switch/prop
peuvent être
connectés
à l'adaptation
MULTI.
Sans
adaptation
MULTI, les modules MULTI-switch/prop ne fonctionnent
pas dans Pensembie F-14.
14. Réparation - entretien
Pour obtenir un service optimal, nous vous recommandons
de tenir compte des points suivants avant de faire parvenir
votre ensemble de radiocommande à noire service après-
vente:
1.
2.
3.
Charger l'alimentation avant expédition.
N'expédier que lensernble de radiocommande, sans le
modèle.
Toutes les modifications
apportées par l'utilisateur
(interrupteur, par exemple) serontinitialisées au frais de
l'expéditeur.
. Bien emballer les différents éléments, de préférence
dans leur emballage original. `
. Joindre une
description
brève mais précise de la
défaillance ce qui facilite les recherches et réduit les
coûts.
. Joindre un inventaire du contenu du paquet pour éviter
toute confusion et faciliter nos contrôles.
