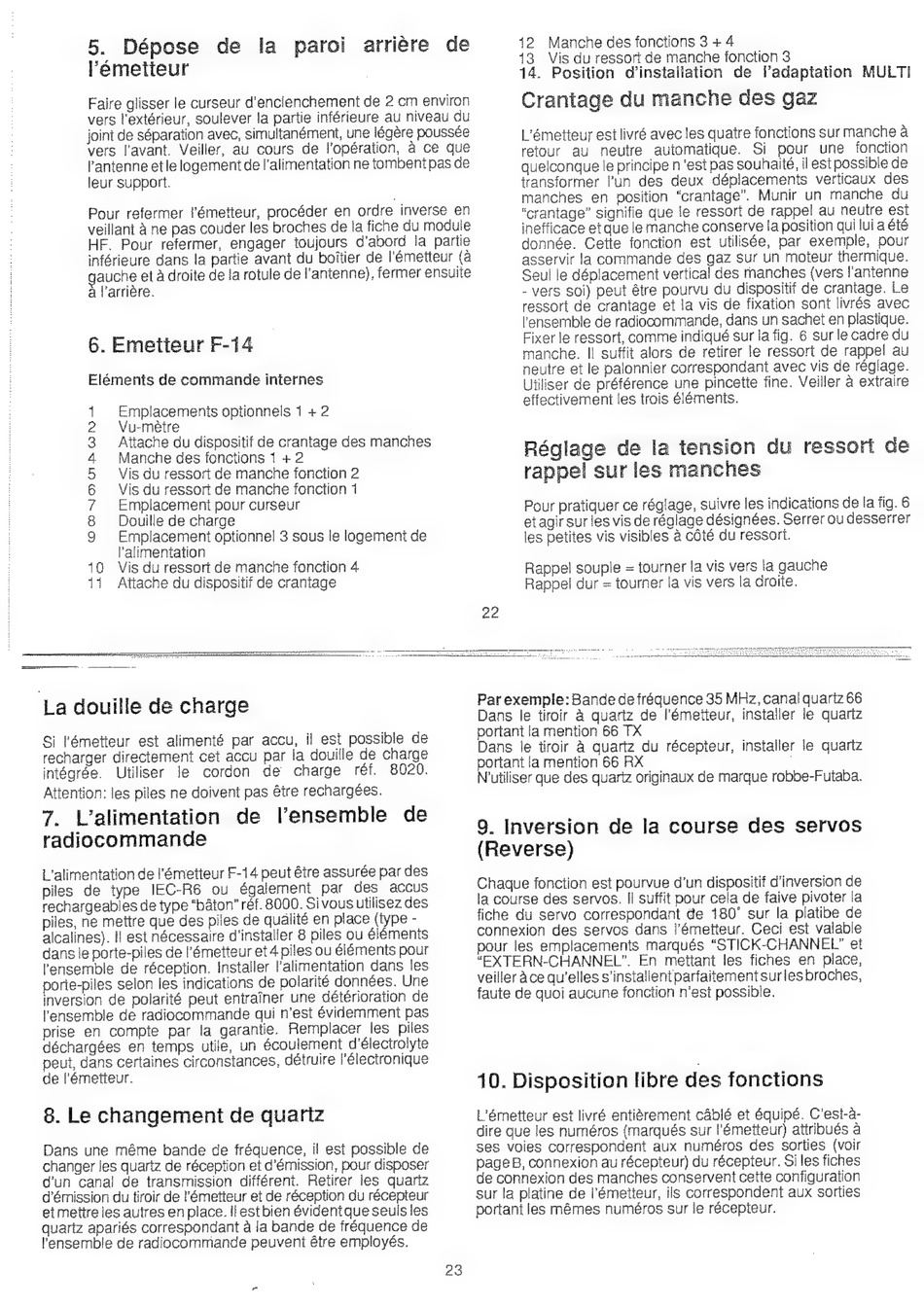

6. Emetteur F-14
Eléments de commande internes
42 Manche des fonctions 3 + 4
13 Vis du ressort de manche fonction 3
14. Position d'installation de Padaptation MULTI
Emplacements optionnels 1 +2
Vu-metre
Attache du dispositif de crantage des manches
Manche des fonctions 1 +2
Vis du ressort de manche fonction 2
Vis du ressort de manche fonction 1
Emplacement pour curseur
Douille de charge
Emplacement optionnel 3 sous le logement de
l'alimentation
Vis du ressort de manche fonction 4
Attache du dispositif de crantage
COON Om CFE OM +
= ch, + CD
La douille de charge
8. Le changement de quartz
Dans une même bande de fréquence, i! est possible de
changer les quartz de réception et d'émission, pour disposer
d'un canal de transmission différent. Retirer les quartz
d'émission du tiroir de l'émetteur et de réception du récepteur
etmettreles autres en place. |] est bien évidentque seuls les
quartz apariés correspondant à la bande de fréquence de
l'ensemble de radiocommande peuvent être employés.
23
effectivement les trois éléments.
rappel sur les manches
Rappel souple = tourner la vis vers la gauche
Rappel dur = tourner la vis vers la droite.
Par exemple: Bande de fréquence 35 MHz, canal quartz 66
Dans le tiroir à quartz de l'émetteur, installer le quartz
portant la mention 66 TX
Dans le tiroir à quartz du récepteur, installer le quartz
portant la mention 66 RX |
N'utiliser que des quartz originaux de marque robbe-Futaba.
9. Inversion de la course des servos
(Reverse)
Chaque fonction est pourvue d'un dispositif d'inversion de
la course des servos. H suffit pour cela de faive pivoter la
fiche du servo correspondant de 180° sur la platibe de
connexion des servos dans l'émetteur. Ceci est valable
pour les emplacements marqués "STICK-CHANNEL" et
"EXTERN-CHANNEL". En mettant les fiches en place,
veiller à ce qu'elles s'installent parfaitement surles broches,
faute de quoi aucune fonction n'est possible.
10. Disposition libre des fonctions
L'émetteur est livré entièrement câblé et équipé. C'est-à-
dire que les numéros {marqués sur l'émetteur) attribués à
ses voies correspondent aux numéros des sorties (voir
pageB, connexion au récepteur) du récepteur. Siles fiches
de connexion des manches conservent cette configuration
sur la platine de l'émetteur, ils correspondent aux sorties
portant les mêmes numéros sur le récepteur.
