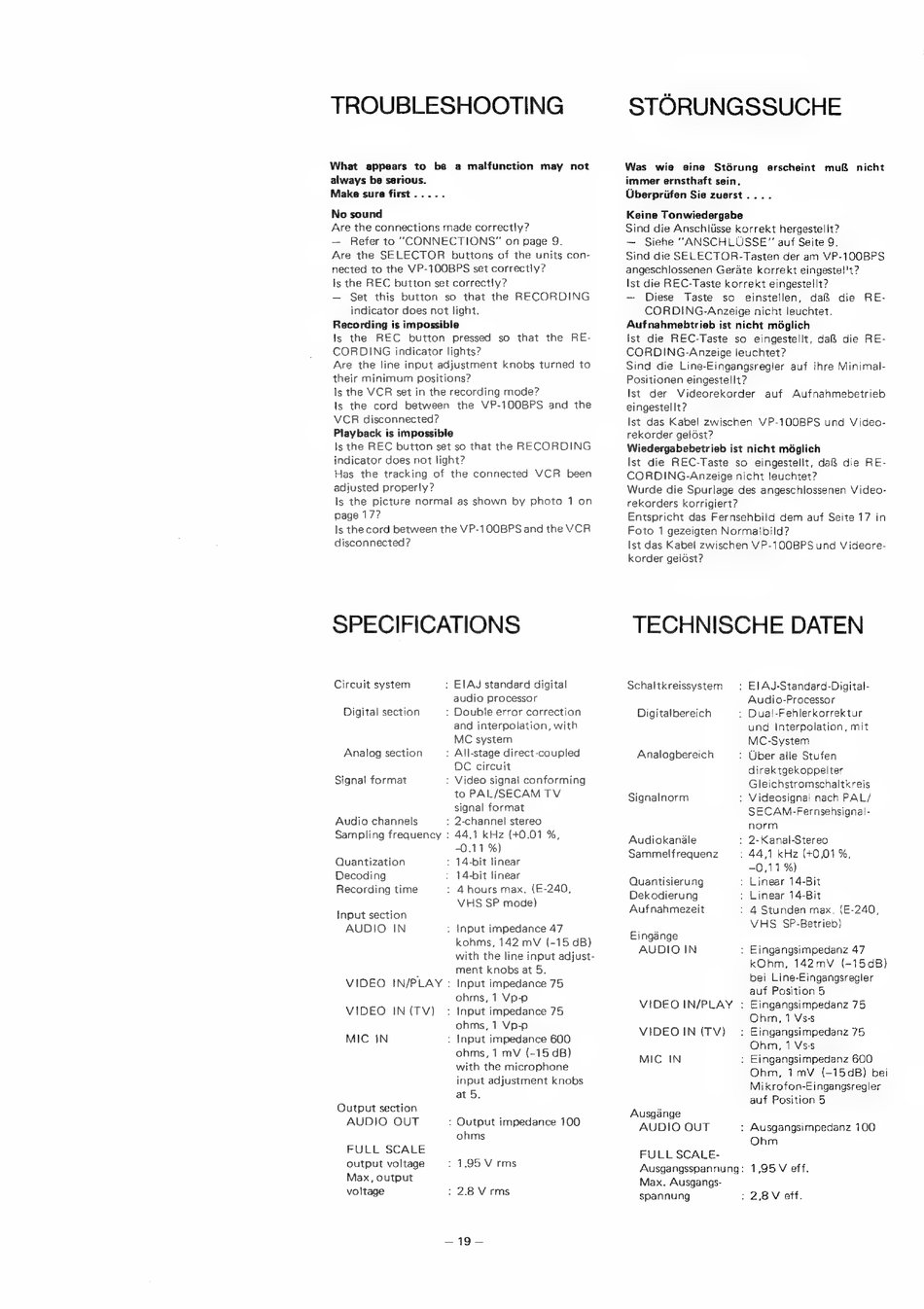

TROUBLESHOOTING
What
appears
to be a malfunction
may
not
always be serious.
Make sure first... ..
No sound
Are the connections made correctly?
—
Refer to "CONNECTIONS"
on page 9.
Are the SELECTOR
buttons of the units con-
nected to the VP-100BPS
set correctly?
is the REC button set correctly?
—
Set
this
button
so
that the
RECORDING
indicator does not light.
Recording is impossible
{s the
REC
button
pressed
so
that
the
RE-
CORDING
indicator lights?
Are
the line input adjustment
knobs turned
to
their minimum
positions?
Is the VCR
set in the recording mode?
ls the
cord
between
the
VP-100BPS
and
the
VCR
disconnected?
Playback is impossible
Is the REC button set so that the RECORDING
indicator does not light?
Has
the tracking
of the connected
VCR
been
adjusted properly?
ts the picture normal
as shown
by photo
1 on
page 17?
Is the cord between the VP-100BPS and the VCR
disconnected?
SPECIFICATIONS
Circuit system
: EIAJ standard digital
audio processor
: Double error correction
and interpolation, with
MC system
: All-stage direct-coupled
DC circuit
: Video signal conforming
to PAL/SECAM TV
signal format
Audio channels
: 2-channel stereo
Sampling frequency
: 44.1 kHz (+0.01 %,
Digital section
Analog section
Signal format
-0.11 %)
Quantization
: 14-bit tinear
Decoding
: 14-bit linear
Recording time
: 4hours max,
(E-240,
VHS SP mode)
Input section
AUDIO
IN
: Input impedance 47
kohms, 142 mV (-15 dB)
with the line input adjust-
:
ment knobs at 5.
VIDEO
IN/PLAY : Input impedance 75
ohms, 1 Vp-p
: Input impedance 75
ohms, 1 Vp-p
: Input impedance 600
ohms, 1 mV (-15 dB)
with the microphone
input adjustment knobs
at 5.
VIDEO
IN (TV)
MIC
IN
Output section
AUDIO
OUT
: Output impedance
100
ohms
FULL
SCALE
output voltage
: 1.95 V rms
Max, output
voltage
: 2.8 V rms
STORUNGSSUCHE
Was
wie
sine
Stérung
erscheint
mu
nicht
immer ernsthaft sein.
UOberpriifen Sie zuerst ....
Keine Tonwiedergabe
Sind die Anschlusse korrekt hergestellt?
~
Siehe "ANSCHLUSSE" auf Seite 9,
Sind die SELECTOR-Tasten der am VP-100BPS
angeschlossenen Gerate korrekt eingestel't?
Ist die REC-Taste korrekt eingestellt?
~
Diese
Taste
so
einstellen,
da&
die
RE-
CORDING-Anzeige
nicht leuchtet,
Aufnahmebtrieb ist nicht méglich
Ist die REC-Taste
so eingestellt, daf& die RE-
CORDING-Anzeige leuchtet?
Sind die Line-Eingangsregler auf ihre Minimal-
Positionen eingestellt?
Ist der
Videorekorder
auf
Aufnahmebetrieb
eingestellt?
Ist das Kabel zwischen
VP-100BPS
und Video-
rekorder geldst?
Wiedergabebetrieb ist nicht méglich
Ist die REC-Taste
so eingestellt, da& die RE-
CORDING-Anzeige nicht leuchtet?
Wurde die Spurlage des angeschlossenen Video-
rekorders
korrigiert?
Entspricht das Fernsehbild dem auf Seite 17 in
Foto 1 gezeigten Normalbild?
Ist das Kabel zwischen VP-100BPS und Videore-
korder geldst?
TECHNISCHE DATEN
Schaltkreissystem
: ElAJ-Standard-Digital-
Audio-Processor
: Dual!-Fehlerkorrektur
und
Interpolation, mit
MC-System
: Uber alle Stufen
direktgekoppelter
Gleichstromschaltkrels
: Videosignal nach PAL/
SECAM-Fernsehsigna!-
norm
: 2-Kanal-Stereo
: 44,1
kHz (+0,01 %,
Digitalbereich
Analogbereich
Signalnorm
Audiokanale
Sammelfrequenz
-0,11 %)
Quantisierung
: Linear 14-Bit
Dekodierung
: Linear 14-Bit
Aufnahmezeit
> 4 Stunden max.
(E-240,
VHS
SP-Betrieb)
Eingange
AUDIO
IN
: Eingangsimpedanz 47
kOhm,
142mV
(-15dB)
bei Line-Eingangsregler
auf Position 5
VIDEO IN/PLAY
: Eingangsimpedanz 75
Ohm,
1 Vs-s
VIDEO IN (TV):
Eingangsimpedanz 75
Ohm, 1 Vs-s
MIC
IN
: Eingangsimpedanz 600
Ohm,
1mvV
(-15dB)
bei
Mikrofon-Eingangsregler
auf Position 5
Ausgange
AUDIO
OUT
: Ausgangsimpedanz
100
Ohm
FULL SCALE-
Ausgangsspannung:
1,95 V eff.
Max. Ausgangs-
spannung
: 2,8V
eff.
