AC outlet
NetzanschluR
Prise CA
Stopkontakt
Toma de CA

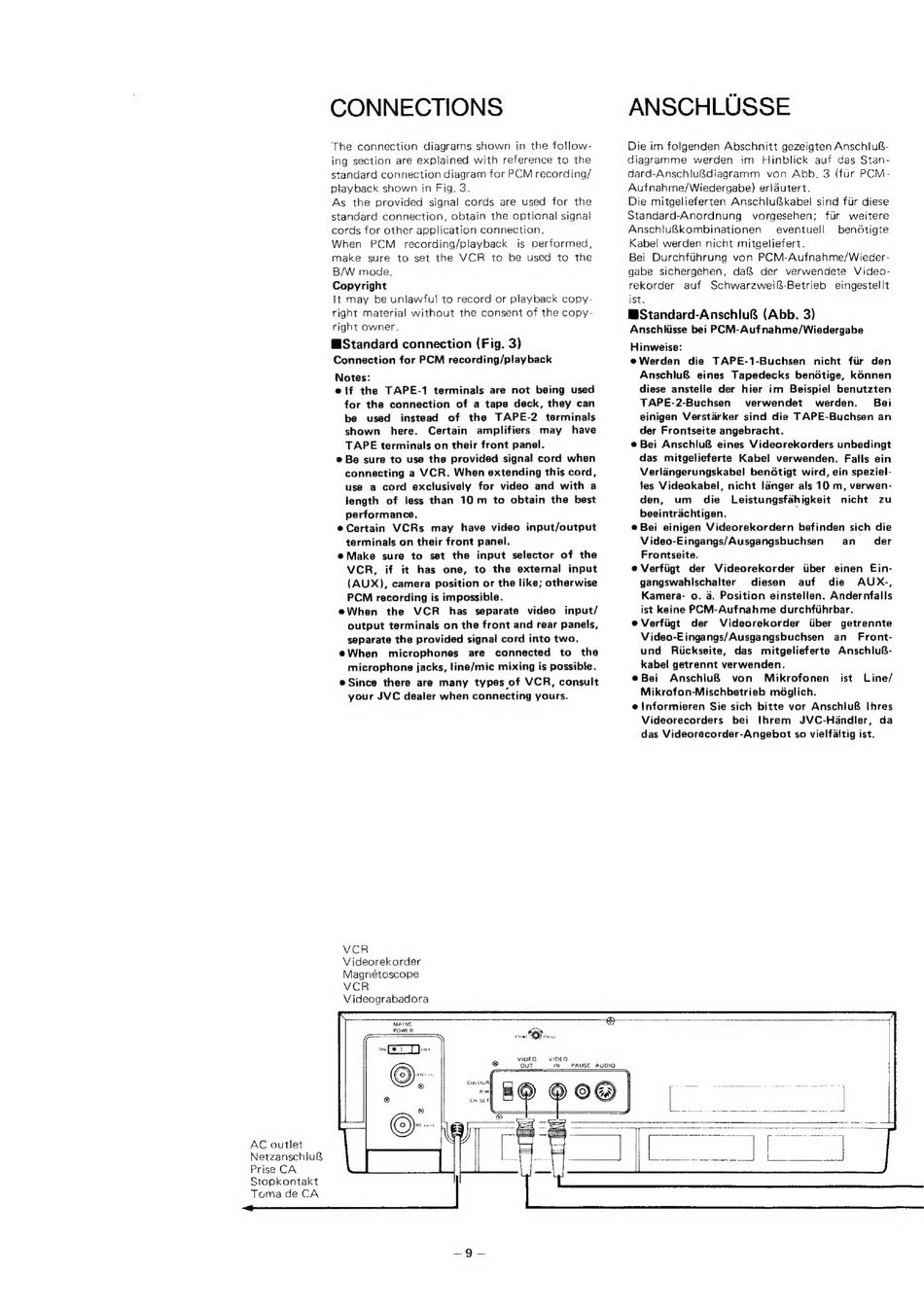

CONNECTIONS
The
connection
diagrams shown
in the follow-
ing section are explained
with reference to the
standard connection diagram for PCM recording/
playback shown
in Fig. 3.
As
the provided
signal cords
are used
for the
standard
connection, obtain
the optional signal
cords for other application connection.
When
PCM
recording/playback
is performed,
make
sure
to set the VCR
to be used
to the
B/W mode.
Copyright
It may
be unlawfu} to record or playback copy-
right material
without
the consent of the copy-
right owner.
@Standard connection (Fig. 3)
Connection for PCM recording/playback
Notes:
e if the TAPE-1
terminals are not being used
for the connection
of a tape deck, they can
be
used
instead
of
the
TAPE-2
terminals
shown
here.
Certain
amplifiers
may
have
TAPE terminals on their front panel.
e@ Be sure to use the provided signal cord when
connecting
a VCR. When extending this cord,
use
a cord exclusively
for video
and
with
a
length
of Jess than
10m
to obtain
the best
performance.
e@Certain
VCRs
may
have video
input/output
terminals on their front panel.
@Make
sure to set the input selector of the
VCR,
if it has
one,
to the
external
input
(AUX), camera
position or the like; otherwise
PCM recording is impossible.
eWhen
the
VCR
has
separate
video
input/
output terminals on the front and rear panels,
separate the provided signal cord into two.
@When
microphones
are
connected
to
the
microphone jacks, line/mic mixing is possible.
eSince
there are many
types of VCR, consult
your JVC dealer when connecting yours.
VCR
Videorekorder
Magnétoscope
VCR
Videograbadora
ANSCHLUSSE
Die im folgenden Abschnitt gezeigten AnschluR-
diagramme
werden
im
Hinblick
auf das Stan-
dard-AnschluRdiagramm
von Abb. 3 (fir PCM-
Aufnahme/Wiedergabe) erlautert.
Die mitgelieferten Anschlu&kabel
sind fur diese
Standard-Anordnung
vorgesehen;
fiir
weitere
AnschituRkombinationen
eventuell
bendtigte
Kabel werden nicht mitgeliefert.
Bei
Durchfihrung
von
PCM-Aufnahme/Wieder-
gabe
sichergehen,
daf&
der
verwendete
Video-
rekorder
auf
Schwarzweil-Betrieb
eingestellt
ist.
WStandard-Anschlu& (Abb. 3)
Anschliisse bei PCM-Auf nahme/Wiedergabe
Hinweise:
e@Werden
die
TAPE-1-Buchsen
nicht
fiir den
Anschlu&
eines
Tapedecks
bendtige,
kénnen
diese ansteile
der
hier
im
Beispiel
benutzten
TAPE-2-Buchsen
verwendet
werden.
Bei
einigen Verstarker
sind die TAPE-Buchsen
an
der Frontseite angebracht.
@ Bei Anschlu&
eines Videorekorders unbedingt
das
mitgelieferte
Kabel
verwenden.
Falis ein
Verlangerungskabel
benGtigt wird, ein speziel-
tes Videokabel,
nicht
langer als 10 m, verwen-
den,
um
die
Leistungsfahigkeit
nicht
zu
beeintrachtigen.
e Bei einigen Videorekordern befinden sich die
Video-Eingangs/Ausgangsbuchsen
an _ der
Frontseite.
e Verfiigt
der
Videorekorder
Uber
einen
Ein-
gangswahlschalter
diesen
auf
die
AUX-,
Kamera- 0. 4. Position einstellen. Andernfalls
ist keine PCM-Aufnahme durchfiihrbar.
eVerfiigt
der
Videorekorder
iiber
getrennte
Video-Eingangs/Ausgangsbuchsen
an
Front-
und
Riickseite,
das
mitgelieferte
AnschluG-
kabel getrennt verwenden.
@Bei
AnschiuR
von
Mikrofonen
Mikrofon-Mischbetrieb mdglich.
e Informieren
Sie sich bitte vor Anschlu&
Ihres
Videorecorders
bei
Ihrem
JVC-Handler,
da
das Videorecorder-Angebot so vielfaitig ist.
ist
Line/
MAINS
