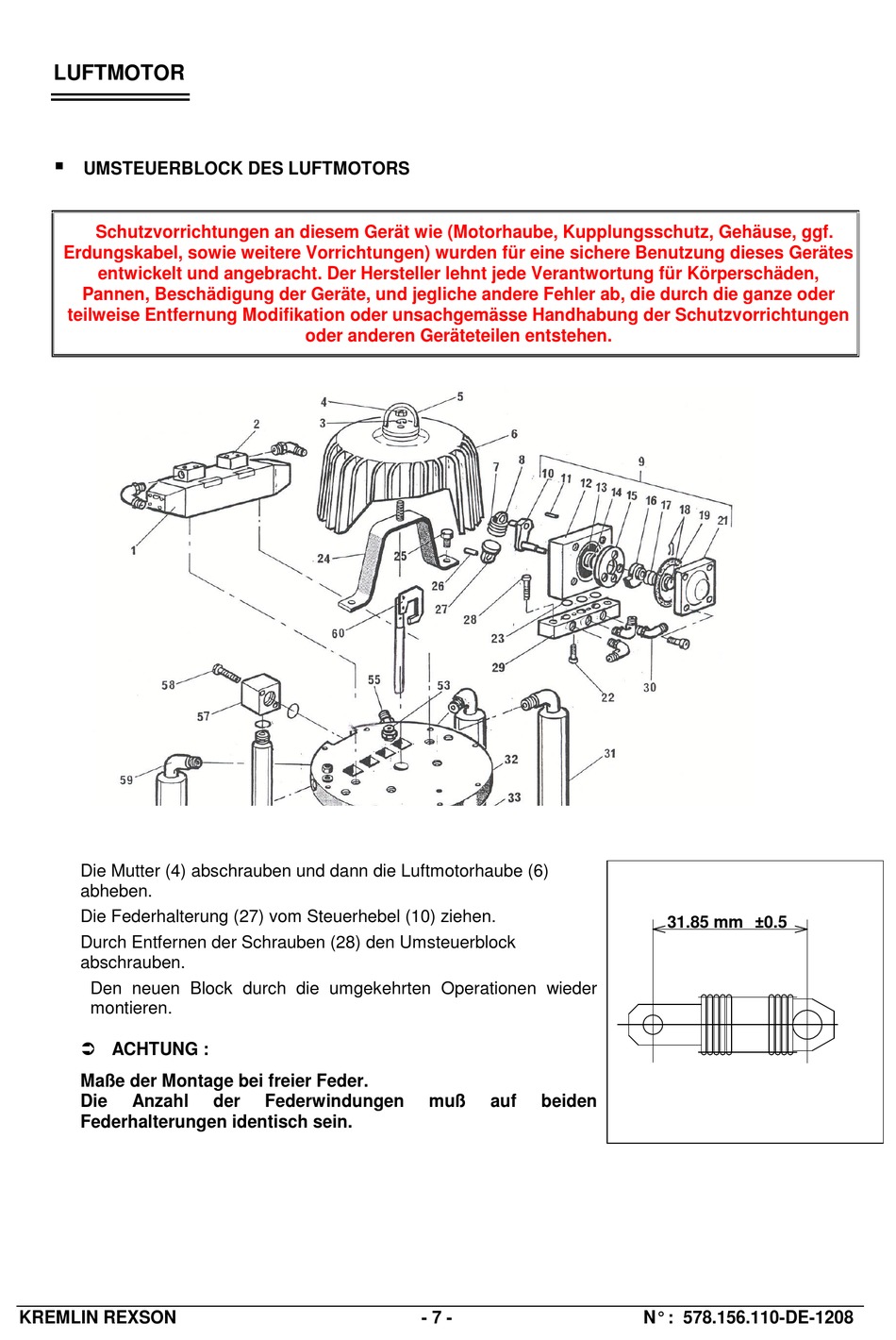

LUFTMOTOR
UMSTEUERBLOCK DES LUFTMOTORS
Schutzvorrichtungen an diesem Gerät wie (Motorhaube, Kupplungsschutz, Gehäuse, ggf.
Erdungskabel, sowie weitere Vorrichtungen) wurden für eine sichere Benutzung dieses Gerätes
entwickelt und angebracht. Der Hersteller lehnt jede Verantwortung für Körperschäden,
Pannen, Beschädigung der Geräte, und jegliche andere Fehler ab, die durch die ganze oder
teilweise Entfernung Modifikation oder unsachgemässe Handhabung der Schutzvorrichtungen
Die Mutter (4) abschrauben und dann die Luftmotorhaube (6)
abheben.
Die Federhalterung (27) vom Steuerhebel (10) ziehen.
Durch Entfernen der Schrauben (28) den Umsteuerblock
abschrauben.
Den neuen Block durch die umgekehrten Operationen wieder
montieren.
ACHTUNG :
Maße der Montage bei freier Feder.
Die
Anzahl
Federhalterungen identisch sein.
KREMLIN REXSON
oder anderen Geräteteilen entstehen.
der
Federwindungen
muß
auf
beiden
- 7 -
31.85 mm ±0.5
N° : 578.156.110-DE-1208
