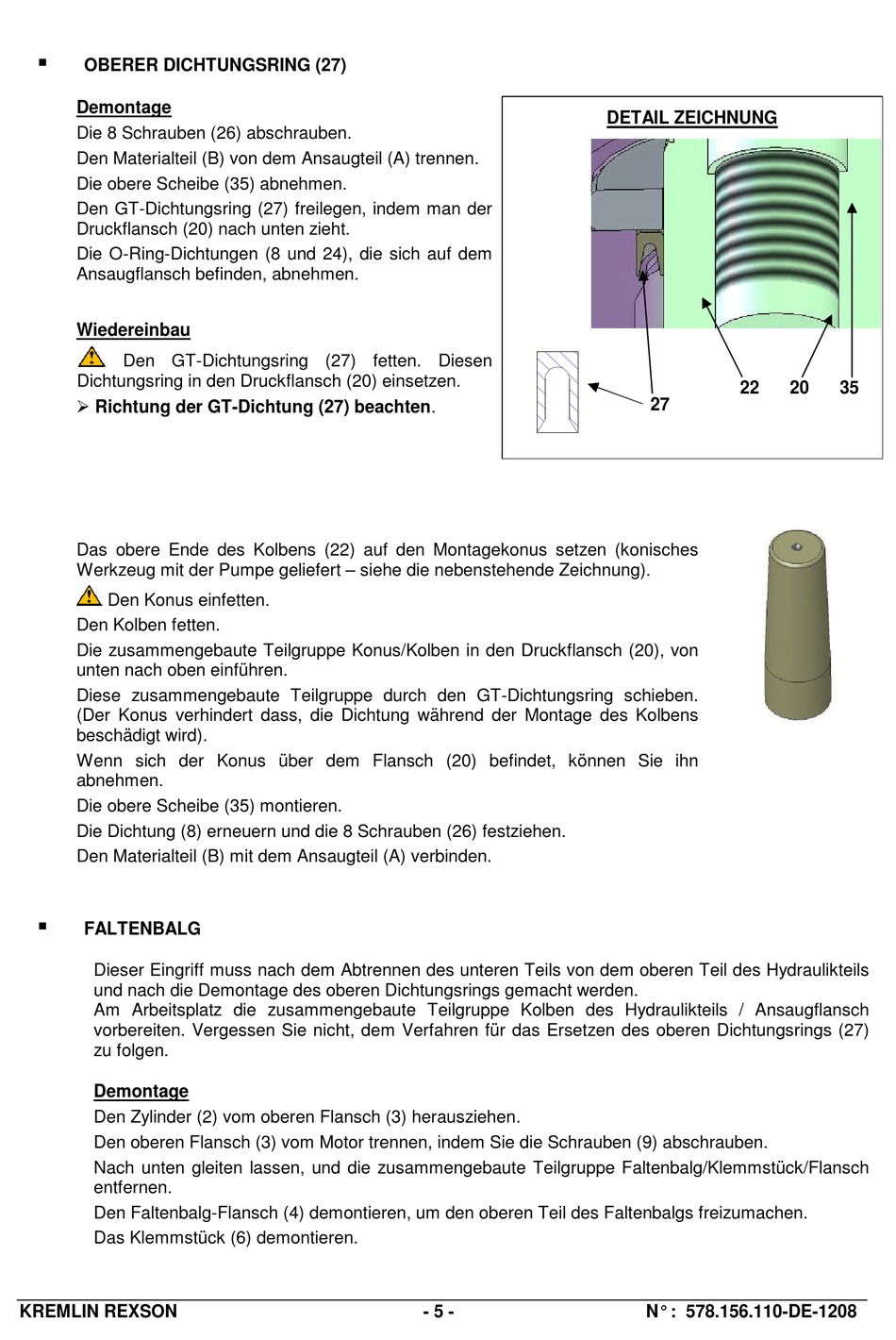

OBERER DICHTUNGSRING (27)
Demontage
Die 8 Schrauben (26) abschrauben.
Den Materialteil (B) von dem Ansaugteil (A) trennen.
Die obere Scheibe (35) abnehmen.
Den GT-Dichtungsring (27) freilegen, indem man der
Druckflansch (20) nach unten zieht.
Die O-Ring-Dichtungen (8 und 24), die sich auf dem
Ansaugflansch befinden, abnehmen.
Wiedereinbau
Den GT-Dichtungsring (27) fetten. Diesen
Dichtungsring in den Druckflansch (20) einsetzen.
Richtung der GT-Dichtung (27) beachten.
Das obere Ende des Kolbens (22) auf den Montagekonus setzen (konisches
Werkzeug mit der Pumpe geliefert – siehe die nebenstehende Zeichnung).
Den Konus einfetten.
Den Kolben fetten.
Die zusammengebaute Teilgruppe Konus/Kolben in den Druckflansch (20), von
unten nach oben einführen.
Diese zusammengebaute Teilgruppe durch den GT-Dichtungsring schieben.
(Der Konus verhindert dass, die Dichtung während der Montage des Kolbens
beschädigt wird).
Wenn sich der Konus über dem Flansch (20) befindet, können Sie ihn
abnehmen.
Die obere Scheibe (35) montieren.
Die Dichtung (8) erneuern und die 8 Schrauben (26) festziehen.
Den Materialteil (B) mit dem Ansaugteil (A) verbinden.
FALTENBALG
Dieser Eingriff muss nach dem Abtrennen des unteren Teils von dem oberen Teil des Hydraulikteils
und nach die Demontage des oberen Dichtungsrings gemacht werden.
Am Arbeitsplatz die zusammengebaute Teilgruppe Kolben des Hydraulikteils / Ansaugflansch
vorbereiten. Vergessen Sie nicht, dem Verfahren für das Ersetzen des oberen Dichtungsrings (27)
zu folgen.
Demontage
Den Zylinder (2) vom oberen Flansch (3) herausziehen.
Den oberen Flansch (3) vom Motor trennen, indem Sie die Schrauben (9) abschrauben.
Nach unten gleiten lassen, und die zusammengebaute Teilgruppe Faltenbalg/Klemmstück/Flansch
entfernen.
Den Faltenbalg-Flansch (4) demontieren, um den oberen Teil des Faltenbalgs freizumachen.
Das Klemmstück (6) demontieren.
KREMLIN REXSON
- 5 -
DETAIL ZEICHNUNG
22
27
N° : 578.156.110-DE-1208
20
35
