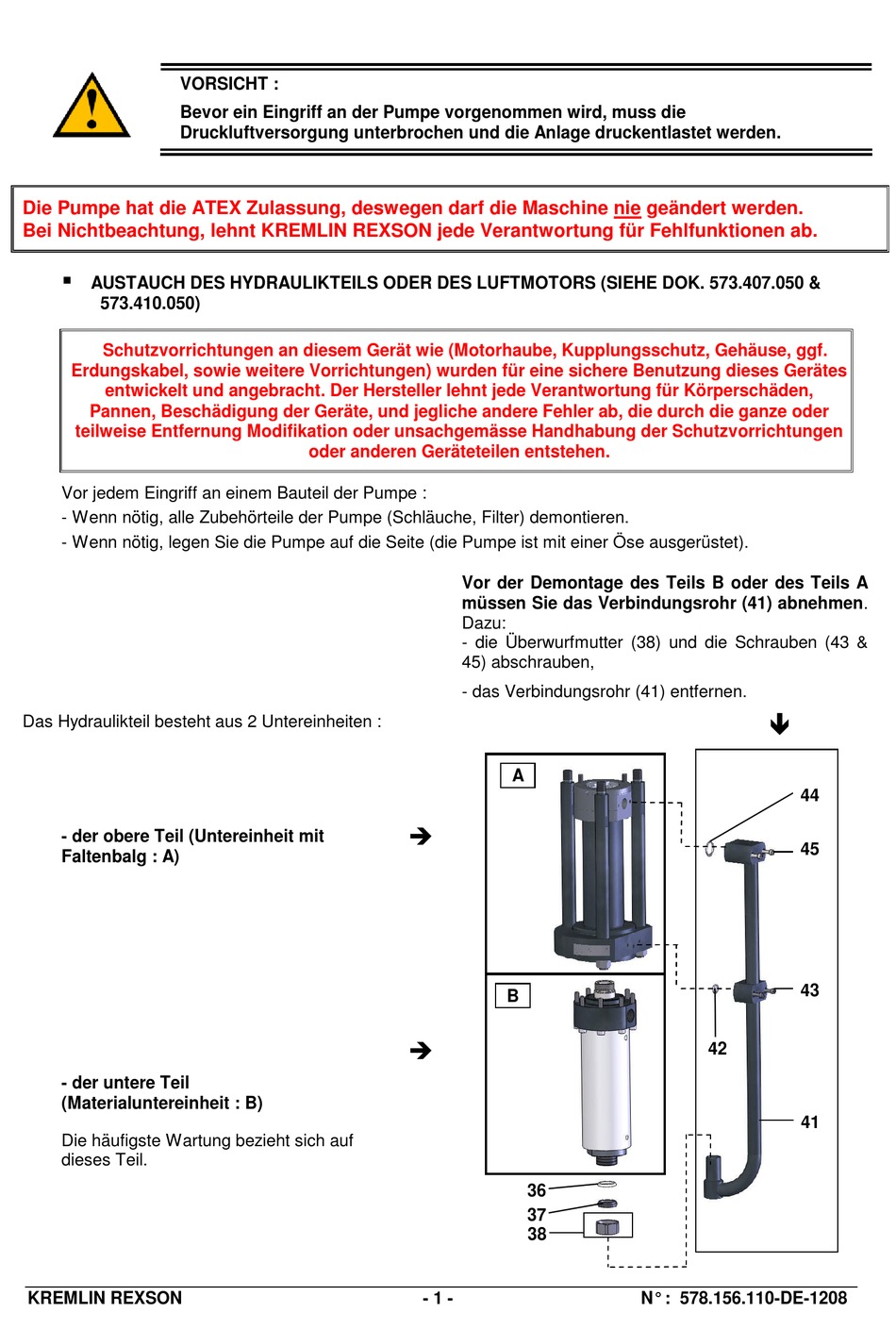

VORSICHT :
Bevor ein Eingriff an der Pumpe vorgenommen wird, muss die
Druckluftversorgung unterbrochen und die Anlage druckentlastet werden.
Die Pumpe hat die ATEX Zulassung, deswegen darf die Maschine nie geändert werden.
Bei Nichtbeachtung, lehnt KREMLIN REXSON jede Verantwortung für Fehlfunktionen ab.
AUSTAUCH DES HYDRAULIKTEILS ODER DES LUFTMOTORS (SIEHE DOK. 573.407.050 &
573.410.050)
Schutzvorrichtungen an diesem Gerät wie (Motorhaube, Kupplungsschutz, Gehäuse, ggf.
Erdungskabel, sowie weitere Vorrichtungen) wurden für eine sichere Benutzung dieses Gerätes
entwickelt und angebracht. Der Hersteller lehnt jede Verantwortung für Körperschäden,
Pannen, Beschädigung der Geräte, und jegliche andere Fehler ab, die durch die ganze oder
teilweise Entfernung Modifikation oder unsachgemässe Handhabung der Schutzvorrichtungen
Vor jedem Eingriff an einem Bauteil der Pumpe :
- Wenn nötig, alle Zubehörteile der Pumpe (Schläuche, Filter) demontieren.
- Wenn nötig, legen Sie die Pumpe auf die Seite (die Pumpe ist mit einer Öse ausgerüstet).
Das Hydraulikteil besteht aus 2 Untereinheiten :
- der obere Teil (Untereinheit mit
Faltenbalg : A)
- der untere Teil
(Materialuntereinheit : B)
Die häufigste Wartung bezieht sich auf
dieses Teil.
KREMLIN REXSON
oder anderen Geräteteilen entstehen.
Vor der Demontage des Teils B oder des Teils A
müssen Sie das Verbindungsrohr (41) abnehmen.
Dazu:
- die Überwurfmutter (38) und die Schrauben (43 &
45) abschrauben,
- das Verbindungsrohr (41) entfernen.
- 1 -
A
B
36
37
38
N° : 578.156.110-DE-1208
44
45
43
42
41
