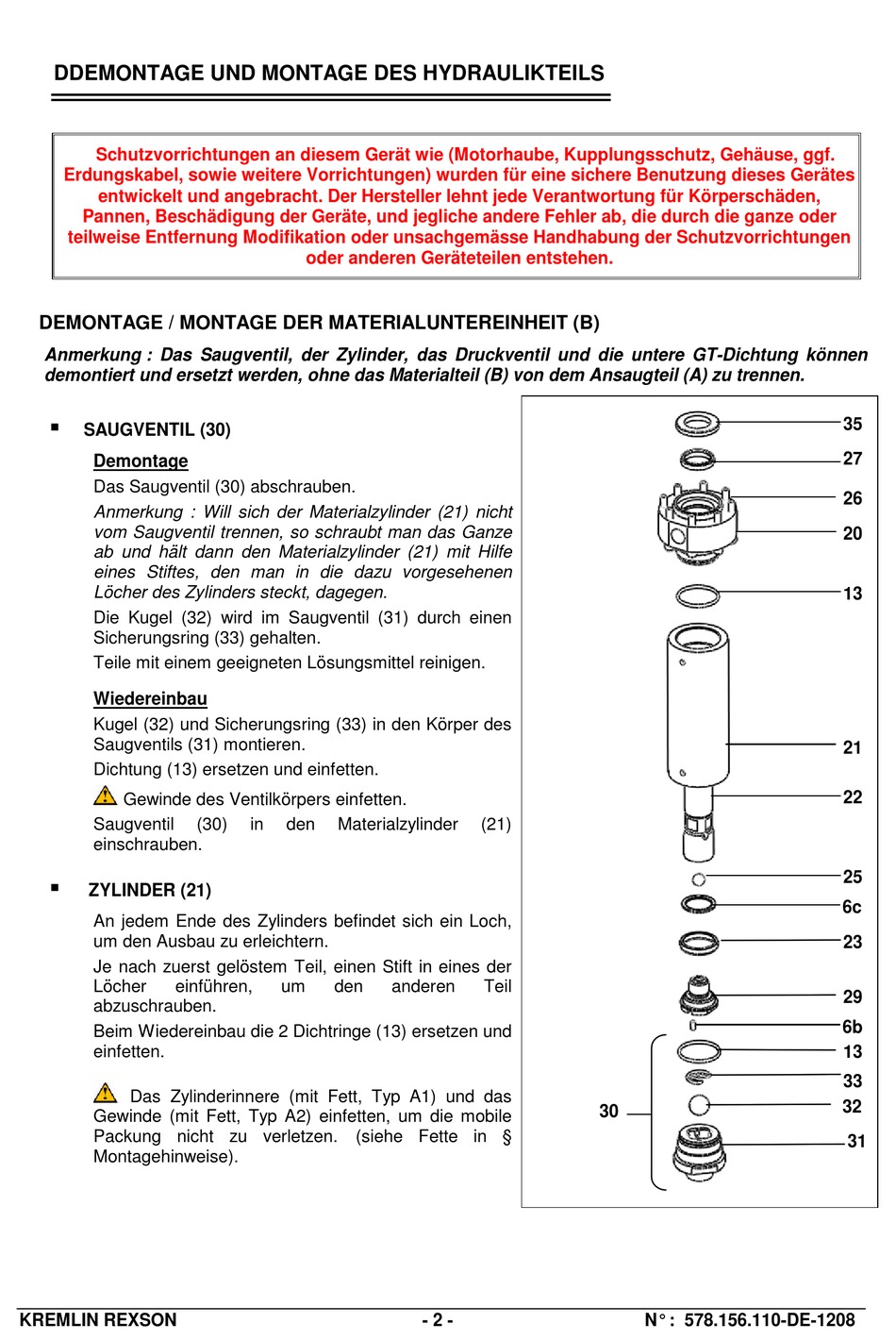

DDEMONTAGE UND MONTAGE DES HYDRAULIKTEILS
Schutzvorrichtungen an diesem Gerät wie (Motorhaube, Kupplungsschutz, Gehäuse, ggf.
Erdungskabel, sowie weitere Vorrichtungen) wurden für eine sichere Benutzung dieses Gerätes
entwickelt und angebracht. Der Hersteller lehnt jede Verantwortung für Körperschäden,
Pannen, Beschädigung der Geräte, und jegliche andere Fehler ab, die durch die ganze oder
teilweise Entfernung Modifikation oder unsachgemässe Handhabung der Schutzvorrichtungen
DEMONTAGE / MONTAGE DER MATERIALUNTEREINHEIT (B)
Anmerkung : Das Saugventil, der Zylinder, das Druckventil und die untere GT-Dichtung können
demontiert und ersetzt werden, ohne das Materialteil (B) von dem Ansaugteil (A) zu trennen.
SAUGVENTIL (30)
Demontage
Das Saugventil (30) abschrauben.
Anmerkung : Will sich der Materialzylinder (21) nicht
vom Saugventil trennen, so schraubt man das Ganze
ab und hält dann den Materialzylinder (21) mit Hilfe
eines Stiftes, den man in die dazu vorgesehenen
Löcher des Zylinders steckt, dagegen.
Die Kugel (32) wird im Saugventil (31) durch einen
Sicherungsring (33) gehalten.
Teile mit einem geeigneten Lösungsmittel reinigen.
Wiedereinbau
Kugel (32) und Sicherungsring (33) in den Körper des
Saugventils (31) montieren.
Dichtung (13) ersetzen und einfetten.
Gewinde des Ventilkörpers einfetten.
Saugventil
einschrauben.
ZYLINDER (21)
An jedem Ende des Zylinders befindet sich ein Loch,
um den Ausbau zu erleichtern.
Je nach zuerst gelöstem Teil, einen Stift in eines der
Löcher
einführen,
abzuschrauben.
Beim Wiedereinbau die 2 Dichtringe (13) ersetzen und
einfetten.
Das Zylinderinnere (mit Fett, Typ A1) und das
Gewinde (mit Fett, Typ A2) einfetten, um die mobile
Packung nicht zu verletzen. (siehe Fette in §
Montagehinweise).
KREMLIN REXSON
oder anderen Geräteteilen entstehen.
(30)
in
den
Materialzylinder
um
den
(21)
anderen
Teil
- 2 -
30
N° : 578.156.110-DE-1208
35
27
26
20
13
21
22
25
6c
23
29
6b
13
33
32
31
