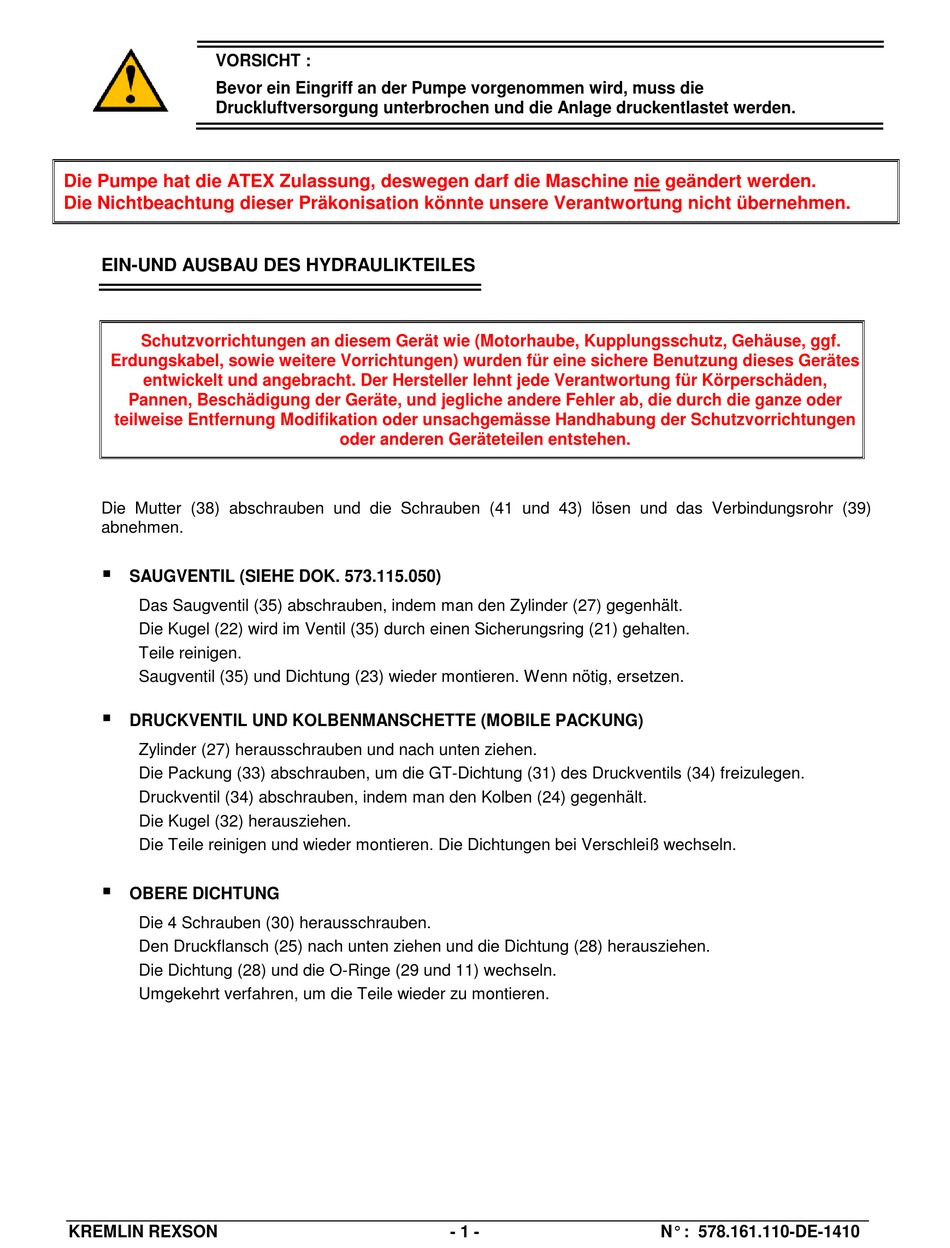

VORSICHT :
Bevor ein Eingriff an der Pumpe vorgenommen wird, muss die
Druckluftversorgung unterbrochen und die Anlage druckentlastet werden.
Die Pumpe hat die ATEX Zulassung, deswegen darf die Maschine nie geändert werden.
Die Nichtbeachtung dieser Präkonisation könnte unsere Verantwortung nicht übernehmen.
EIN-UND AUSBAU DES HYDRAULIKTEILES
Schutzvorrichtungen an diesem Gerät wie (Motorhaube, Kupplungsschutz, Gehäuse, ggf.
Erdungskabel, sowie weitere Vorrichtungen) wurden für eine sichere Benutzung dieses Gerätes
entwickelt und angebracht. Der Hersteller lehnt jede Verantwortung für Körperschäden,
Pannen, Beschädigung der Geräte, und jegliche andere Fehler ab, die durch die ganze oder
teilweise Entfernung Modifikation oder unsachgemässe Handhabung der Schutzvorrichtungen
Die Mutter (38) abschrauben und die Schrauben (41 und 43) lösen und das Verbindungsrohr (39)
abnehmen.
SAUGVENTIL (SIEHE DOK. 573.115.050)
Das Saugventil (35) abschrauben, indem man den Zylinder (27) gegenhält.
Die Kugel (22) wird im Ventil (35) durch einen Sicherungsring (21) gehalten.
Teile reinigen.
Saugventil (35) und Dichtung (23) wieder montieren. Wenn nötig, ersetzen.
DRUCKVENTIL UND KOLBENMANSCHETTE (MOBILE PACKUNG)
Zylinder (27) herausschrauben und nach unten ziehen.
Die Packung (33) abschrauben, um die GT-Dichtung (31) des Druckventils (34) freizulegen.
Druckventil (34) abschrauben, indem man den Kolben (24) gegenhält.
Die Kugel (32) herausziehen.
Die Teile reinigen und wieder montieren. Die Dichtungen bei Verschleiß wechseln.
OBERE DICHTUNG
Die 4 Schrauben (30) herausschrauben.
Den Druckflansch (25) nach unten ziehen und die Dichtung (28) herausziehen.
Die Dichtung (28) und die O-Ringe (29 und 11) wechseln.
Umgekehrt verfahren, um die Teile wieder zu montieren.
KREMLIN REXSON
oder anderen Geräteteilen entstehen.
- 1 -
