3

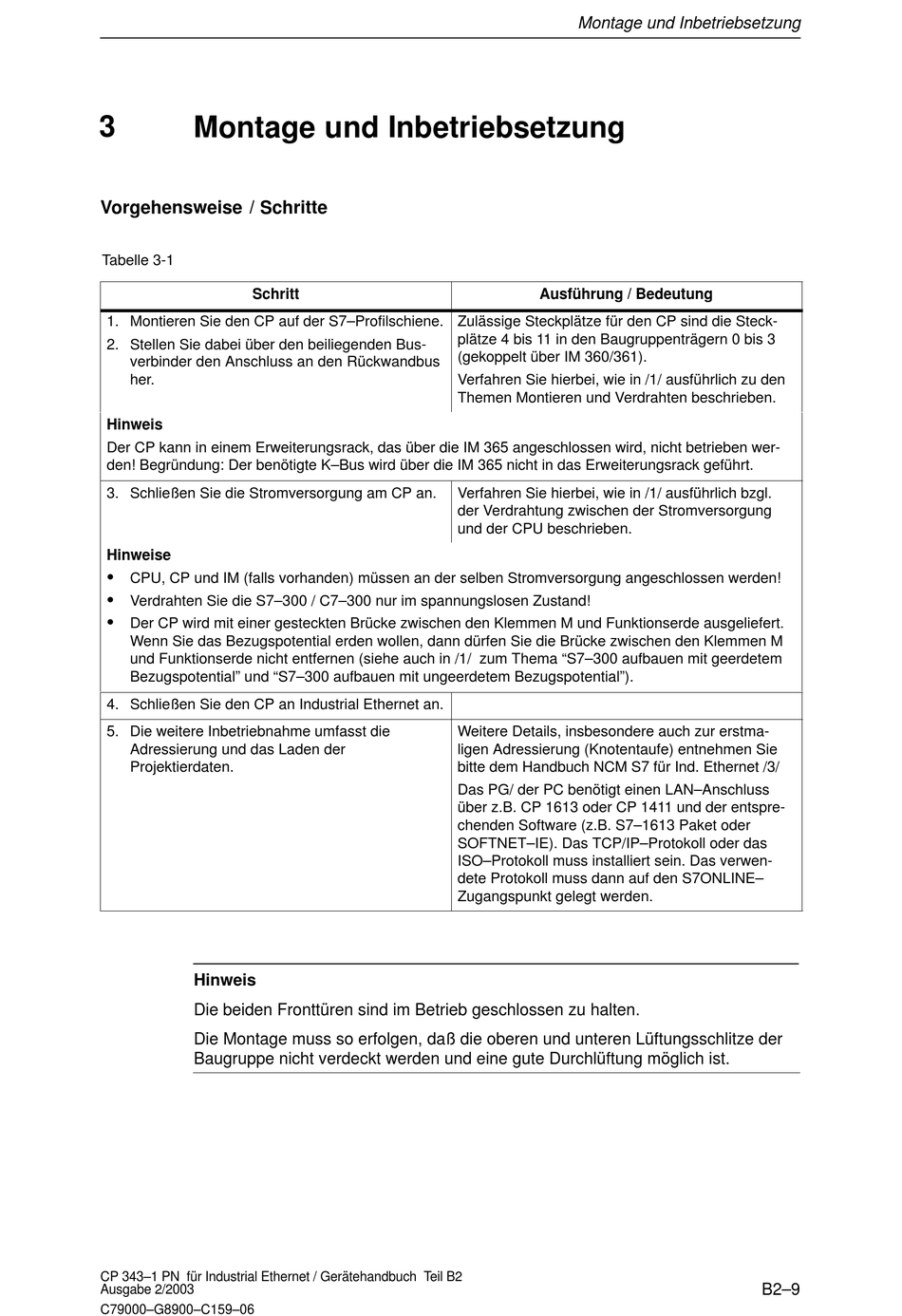

Montage und Inbetriebsetzung
Vorgehensweise / Schritte
Tabelle 3-1
Schritt
1. Montieren Sie den CP auf der S7–Profilschiene.
2. Stellen Sie dabei über den beiliegenden Bus-
verbinder den Anschluss an den Rückwandbus
her.
Hinweis
Der CP kann in einem Erweiterungsrack, das über die IM 365 angeschlossen wird, nicht betrieben wer-
den! Begründung: Der benötigte K–Bus wird über die IM 365 nicht in das Erweiterungsrack geführt.
3. Schließen Sie die Stromversorgung am CP an.
Hinweise
S
CPU, CP und IM (falls vorhanden) müssen an der selben Stromversorgung angeschlossen werden!
S
Verdrahten Sie die S7–300 / C7–300 nur im spannungslosen Zustand!
S
Der CP wird mit einer gesteckten Brücke zwischen den Klemmen M und Funktionserde ausgeliefert.
Wenn Sie das Bezugspotential erden wollen, dann dürfen Sie die Brücke zwischen den Klemmen M
und Funktionserde nicht entfernen (siehe auch in /1/ zum Thema "S7–300 aufbauen mit geerdetem
Bezugspotential" und "S7–300 aufbauen mit ungeerdetem Bezugspotential").
4. Schließen Sie den CP an Industrial Ethernet an.
5. Die weitere Inbetriebnahme umfasst die
Adressierung und das Laden der
Projektierdaten.
Hinweis
Die beiden Fronttüren sind im Betrieb geschlossen zu halten.
Die Montage muss so erfolgen, daß die oberen und unteren Lüftungsschlitze der
Baugruppe nicht verdeckt werden und eine gute Durchlüftung möglich ist.
CP 343–1 PN für Industrial Ethernet / Gerätehandbuch Teil B2
Ausgabe 2/2003
C79000–G8900–C159–06
Montage und Inbetriebsetzung
Ausführung / Bedeutung
Zulässige Steckplätze für den CP sind die Steck-
plätze 4 bis 11 in den Baugruppenträgern 0 bis 3
(gekoppelt über IM 360/361).
Verfahren Sie hierbei, wie in /1/ ausführlich zu den
Themen Montieren und Verdrahten beschrieben.
Verfahren Sie hierbei, wie in /1/ ausführlich bzgl.
der Verdrahtung zwischen der Stromversorgung
und der CPU beschrieben.
Weitere Details, insbesondere auch zur erstma-
ligen Adressierung (Knotentaufe) entnehmen Sie
bitte dem Handbuch NCM S7 für Ind. Ethernet /3/
Das PG/ der PC benötigt einen LAN–Anschluss
über z.B. CP 1613 oder CP 1411 und der entspre-
chenden Software (z.B. S7–1613 Paket oder
SOFTNET–IE). Das TCP/IP–Protokoll oder das
ISO–Protokoll muss installiert sein. Das verwen-
dete Protokoll muss dann auf den S7ONLINE–
Zugangspunkt gelegt werden.
B2–9
