CP 343–1 PN unter PROFInet einsetzen
Darstellung in SIMATIC iMap
S Netzsicht in SIMATIC iMap

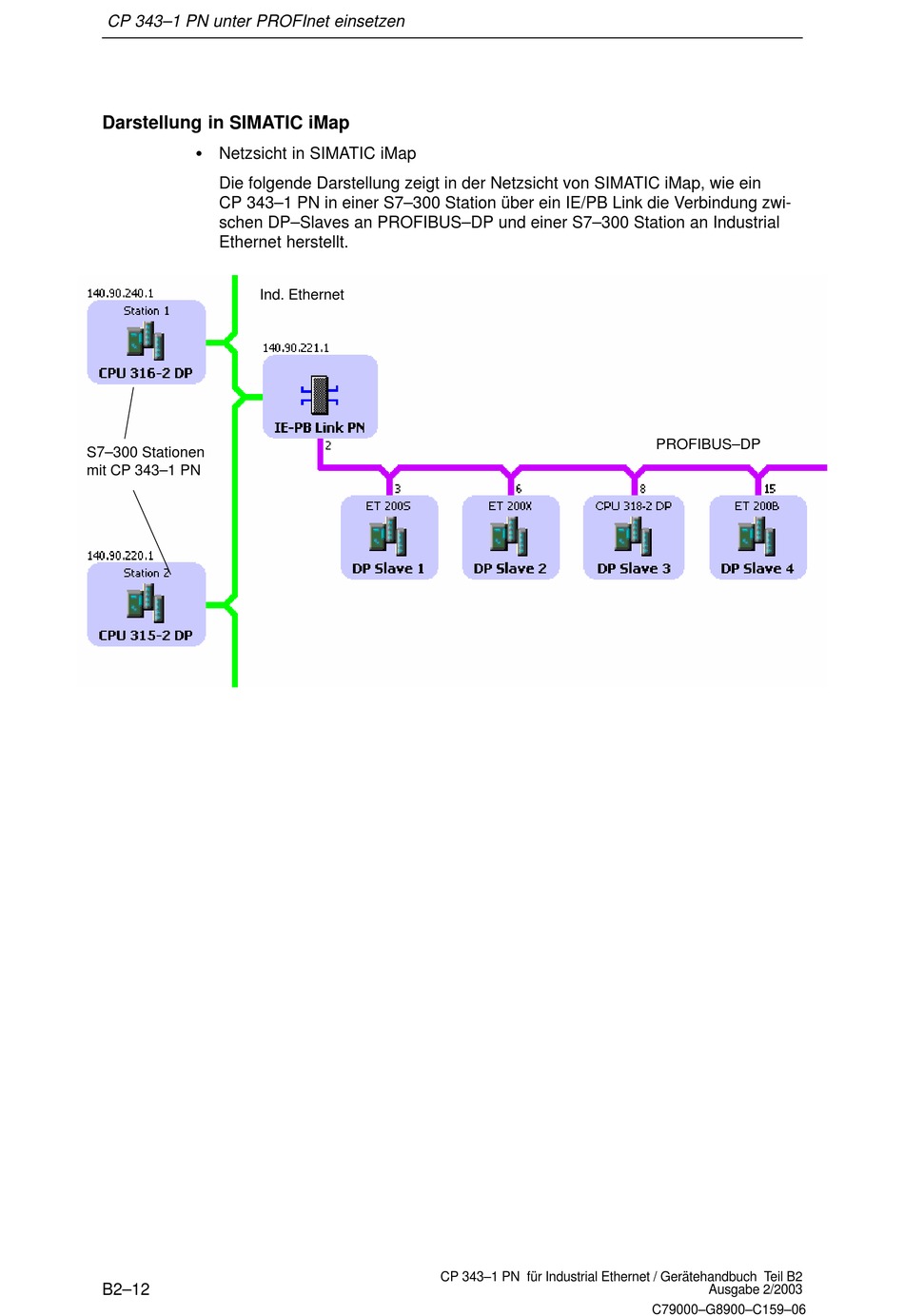

Die folgende Darstellung zeigt in der Netzsicht von SIMATIC iMap, wie ein
CP 343–1 PN in einer S7–300 Station über ein IE/PB Link die Verbindung zwi-
schen DP–Slaves an PROFIBUS–DP und einer S7–300 Station an Industrial
Ethernet herstellt.
S7–300 Stationen
mit CP 343–1 PN
B2–12
Ind. Ethernet
CP 343–1 PN für Industrial Ethernet / Gerätehandbuch Teil B2
PROFIBUS–DP
