SIMATIC NET
S7 - CPs für Industrial Ethernet
Handbuch Teil B7 (Vorabversion 11.2005)
Netzübergang IWLAN/PB Link PN IO
6GK1417-5AB00
LED -Anzeigen
C -PLUG
All manuals and user guides at all-guides.com
ab Ausgabestand 1 (Firmware-Stand V 1.0)
Spannungsversorgung
Anschluss an PROFIBUS:
9 -polige Sub -D -Buchse
Antenne:
Anschluss an Ind. Wireless Lan

Werbung

loading

Verwandte Anleitungen für Siemens SIMATIC NET S7-CPs

Inhaltszusammenfassung für Siemens SIMATIC NET S7-CPs

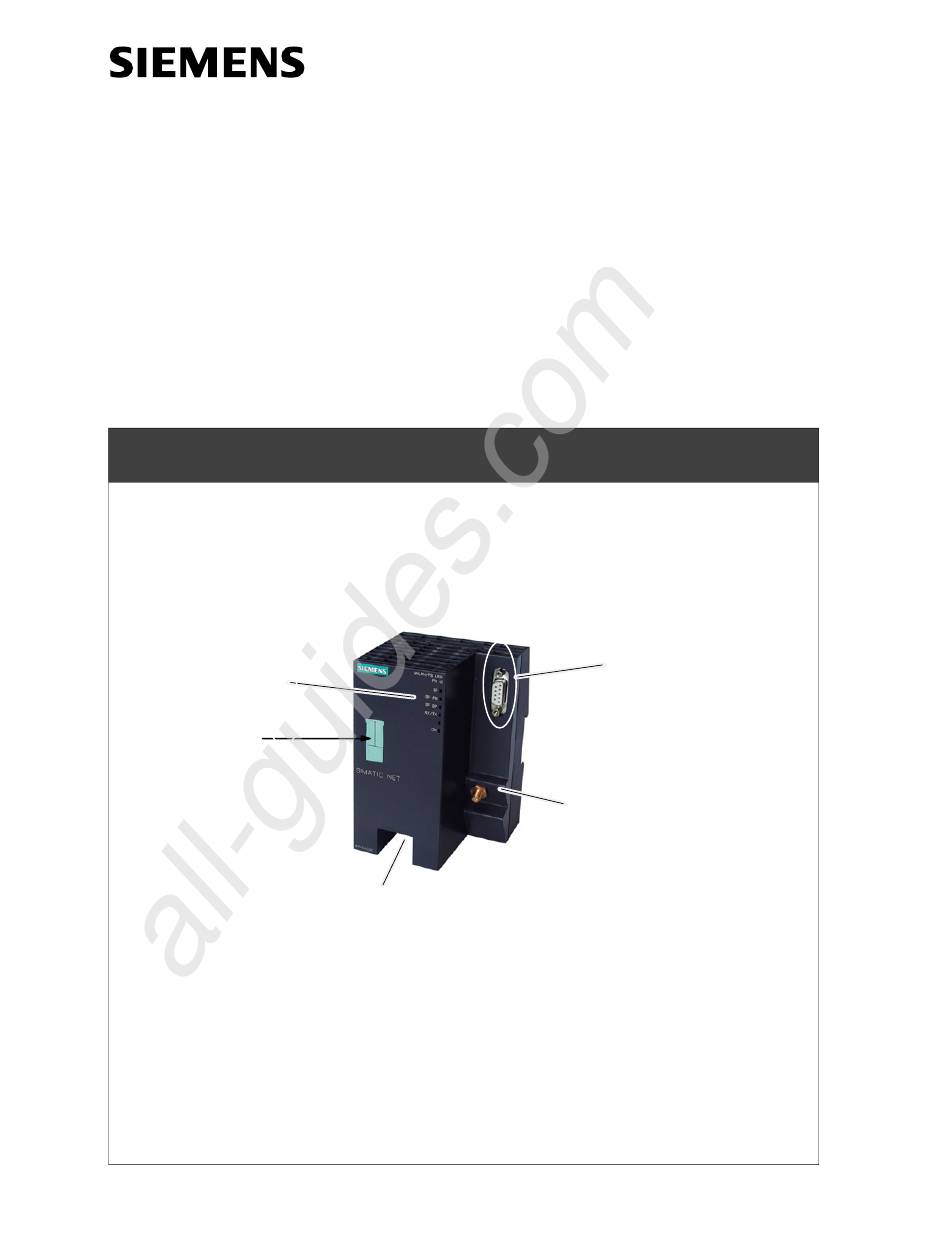

  • Seite 1 All manuals and user guides at all-guides.com SIMATIC NET S7 - CPs für Industrial Ethernet Handbuch Teil B7 (Vorabversion 11.2005) Netzübergang IWLAN/PB Link PN IO 6GK1417-5AB00 ab Ausgabestand 1 (Firmware-Stand V 1.0) Anschluss an PROFIBUS: LED -Anzeigen 9 -polige Sub -D -Buchse C -PLUG Antenne: Anschluss an Ind.
  • Seite 2 All manuals and user guides at all-guides.com Produkthinweise Produkthinweise Produktbezeichnungen In dieser Beschreibung finden Sie Informationen zum Produkt S IWLAN/PB Link PN IO Bestell-Nr.: 6GK1417-5AB00 In Papierform beiliegende Produktinformation Hinweis Sämtliche Hinweise in der Produktinformation , die dem hier beschriebenen Gerät beiliegt, sind gültig und unbedingt zu beachten.
  • Seite 3 Zum vorliegenden Teil B des Handbuches gehört folgender Ausgabestand des All- gemeinen Teiles A: ab 12/2004 Sie können den aktuellen Allgemeinen Teil A auch über Internet beziehen: http://www4.ad.siemens.de/view/cs/de/8777865 Inhalt - Teil B7 1 Aufbau ..............
  • Seite 4 All manuals and user guides at all-guides.com 1 Aufbau 1 Aufbau Anschluss an PROFIBUS: LED -Anzeigen 9 -polige Sub -D -Buchse Reset -Button C -PLUG Antenne: Anschluss an Ind. Wireless Lan Spannungsversorgung Bild 1-1 Das IWLAN/PB Link PN IO entspricht dem Gehäuse des Power Rail Booster. Es wird auf eine 15mm oder 7,5 mm Standard-Normprofilschiene aufgeschnappt.
  • Seite 5 All manuals and user guides at all-guides.com 2 Montage und Inbetriebsetzung 2 Montage und Inbetriebsetzung So gehen sie vor Gehen Sie gemäß der folgenden Darstellung vor; beachten sie bitte die zusätzli- chen Hinweise in diesem Kapitel. Die Montage und die Projektierung können zu- nächst unabhängig voneinander durchgeführt werden.
  • Seite 6 All manuals and user guides at all-guides.com 2 Montage und Inbetriebsetzung Anschluss an PROFIBUS: LED -Anzeigen 9 -polige Sub -D -Buchse Reset -Button C -PLUG / PRESET PLUG Antenne: Anschluss an Ind. Wireless Lan Spannungsversorgung Bild 2-1 Achtung Wichtige Hinweise zu Montage und Betrieb: Die Montage muss so erfolgen, daß...
  • Seite 7 All manuals and user guides at all-guides.com 2 Montage und Inbetriebsetzung Warnung Das Produkt IWLAN/PB Link PN IO muss in ein Gehäuse oder einen Schalt- schrank eingebaut werden. Im Geltungsbereich der ATEX 100a (EN 50021) muß dieses Gehäuse mindestens IP54 nach EN 60529 entsprechen. WARNUNG DAS GERÄT DARF NUR DANN AN DIE SPANNUNGSVERSORGUNG ANGE- SCHLOSSEN ODER VON IHR GETRENNT WERDEN, WENN EINE EXPLO-...
  • Seite 8 All manuals and user guides at all-guides.com 2 Montage und Inbetriebsetzung Erdungs - /Massekonzept Die Erdung erfolgt über die Hutschiene. PG/PC - Anschluß Sie können das PG zur Projektierung wie folgt anschließen: S über Industrial Wireless LAN (empfohlen) Für eine Projektierung über Industrial Wireless LAN muss das IWLAN/PB Link PN IO zuvor mit einer IP-Adresse versorgt werden.
  • Seite 9 All manuals and user guides at all-guides.com 2 Montage und Inbetriebsetzung 2.1.1 Spannungsversorgung Warnung Das Gerät IWLAN/PB Link PN IO ist für den Betrieb mit Sicherheitskleinspannung ausgelegt. Entsprechend dürfen an die Versorgungsanschlüsse nur Sicherheits- kleinspannungen (SELV) nach IEC950/EN60950/ VDE0805 angeschlossen wer- den.
  • Seite 10 All manuals and user guides at all-guides.com 2 Montage und Inbetriebsetzung Inbetriebsetzung mit dem PRESET-PLUG Übersicht Der PRESET-PLUG dient dazu, WLAN-Geräten wie APs, ECMs oder IWLAN/ PB -Links auf einfachste Weise eine definierte Voreinstellung zu geben. Der PRESET-PLUG wird zunächst in einem SCALANCEW mit den gewünschten WLAN Parametern konfiguriert und anschließend für die Inbetriebnahme in den C-PLUG Steckplatz des Zielgerätes gesteckt.
  • Seite 11 All manuals and user guides at all-guides.com 2 Montage und Inbetriebsetzung Schritt Vorgehen Schließen Sie die Konfiguration mit der Schaltfläche ”Modify” ab. Der PRESET -PLUG ist damit erstellt. Schalten Sie das SCALANCE W aus und entnehmen Sie den PRESET - PLUG.
  • Seite 12 All manuals and user guides at all-guides.com 2 Montage und Inbetriebsetzung C -PLUG (Configuration Plug) Wechselmedium C - Plug als Alternative zum Flash - Speicher Das IWLAN/PB Link PN IO besitzt zur Aufnahme der Projektierdaten einen inter- nen Flash-Speicher. Optional kann das Gerät mit einem C-PLUG Wechselme- dium (Configuration Plug) betrieben werden.
  • Seite 13 All manuals and user guides at all-guides.com 2 Montage und Inbetriebsetzung Tabelle 2-1 Betriebsverhalten beim C -PLUG Einbau Vorgang / Status Verhalten bei Datenübernahme Ergebnis nach Anlauf Auslieferungszustand (nach Konfiguration mit PRESET -PLUG) - Betrieb ohne C -PLUG Flash -Speicher leer Projektierdaten werden aus dem Das IE/PB Link PN IO läuft mit den STEP 7 -Projekt übernommen.
  • Seite 14 All manuals and user guides at all-guides.com 2 Montage und Inbetriebsetzung Tabelle 2-1 Betriebsverhalten beim C -PLUG Einbau, Fortsetzung Vorgang / Status Verhalten bei Datenübernahme Ergebnis nach Anlauf Baugruppe wird im Betriebszustand mit C -PLUG bestückt Flash -Speicher mit Pro- Beim Anlauf des IE/PB Link PN IO Das IE/PB Link PN IO läuft mit den jektierung...
  • Seite 15 All manuals and user guides at all-guides.com 3 Technische Daten 3 Technische Daten Datenübertragung / Unterstützte Über- tragungsgeschwindigkeiten Übertragungsrate Funk 1..54 Mbit/s Unterstützte Standards Funk 802.11a, 802.11b, 802.11g PROFIBUS 9,6 kbit/s, 19,2 kbit/s, 45,45 kbit/s, 93,75 kbit/s 187,5 kbit/s, 500 kbit/s, 1,5 Mbit/s, 3 Mbit/s 6 Mbit/s, 12 Mbit/s Maximale Stromaufnahme an der PRO- 100 mA bei 5V...
