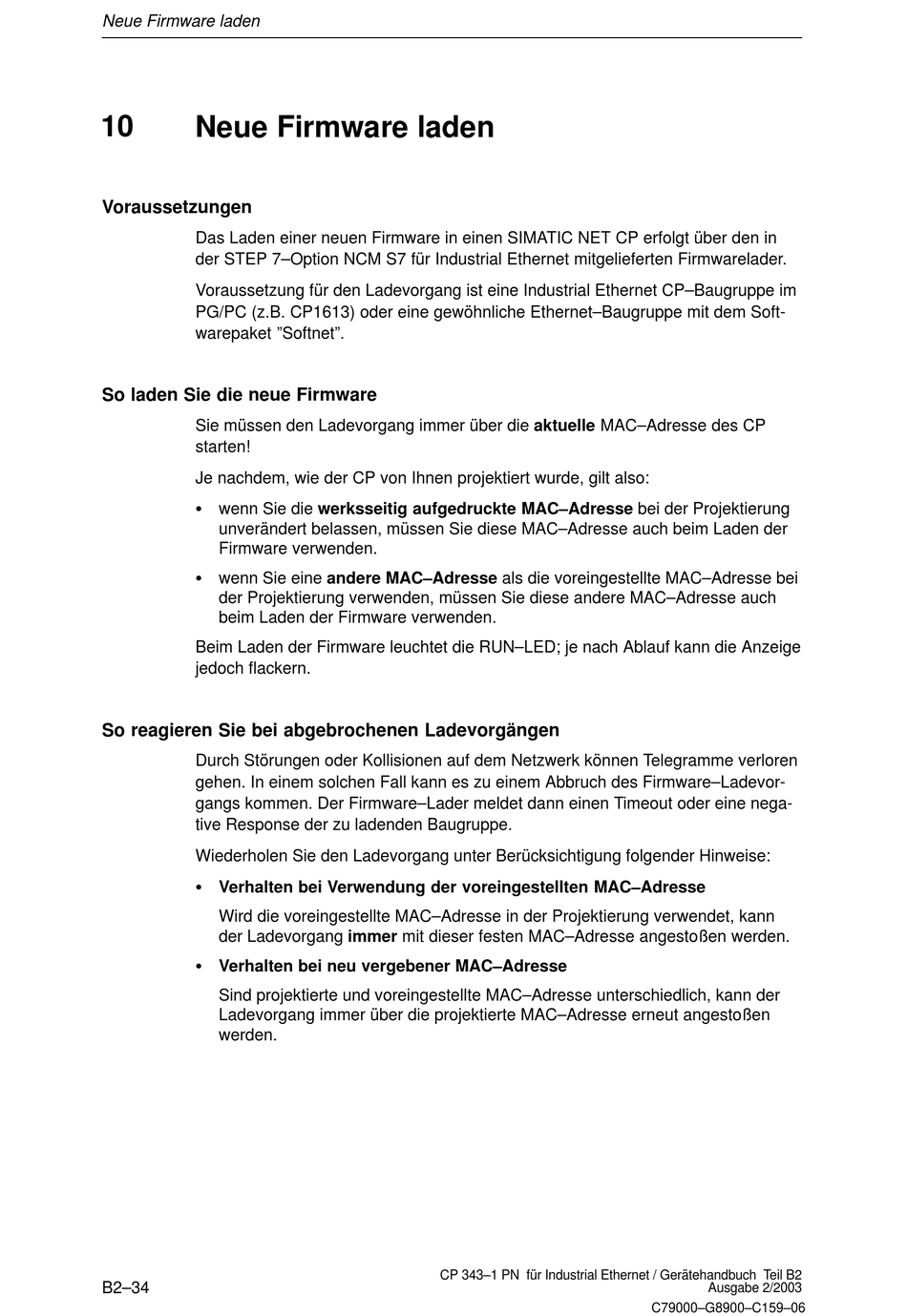

Neue Firmware laden
10
Neue Firmware laden
Voraussetzungen
Das Laden einer neuen Firmware in einen SIMATIC NET CP erfolgt über den in
der STEP 7–Option NCM S7 für Industrial Ethernet mitgelieferten Firmwarelader.
Voraussetzung für den Ladevorgang ist eine Industrial Ethernet CP–Baugruppe im
PG/PC (z.B. CP1613) oder eine gewöhnliche Ethernet–Baugruppe mit dem Soft-
warepaket "Softnet".
So laden Sie die neue Firmware
Sie müssen den Ladevorgang immer über die aktuelle MAC–Adresse des CP
starten!
Je nachdem, wie der CP von Ihnen projektiert wurde, gilt also:
S wenn Sie die werksseitig aufgedruckte MAC–Adresse bei der Projektierung
unverändert belassen, müssen Sie diese MAC–Adresse auch beim Laden der
Firmware verwenden.
S wenn Sie eine andere MAC–Adresse als die voreingestellte MAC–Adresse bei
der Projektierung verwenden, müssen Sie diese andere MAC–Adresse auch
beim Laden der Firmware verwenden.
Beim Laden der Firmware leuchtet die RUN–LED; je nach Ablauf kann die Anzeige
jedoch flackern.
So reagieren Sie bei abgebrochenen Ladevorgängen
Durch Störungen oder Kollisionen auf dem Netzwerk können Telegramme verloren
gehen. In einem solchen Fall kann es zu einem Abbruch des Firmware–Ladevor-
gangs kommen. Der Firmware–Lader meldet dann einen Timeout oder eine nega-
tive Response der zu ladenden Baugruppe.
Wiederholen Sie den Ladevorgang unter Berücksichtigung folgender Hinweise:
S Verhalten bei Verwendung der voreingestellten MAC–Adresse
Wird die voreingestellte MAC–Adresse in der Projektierung verwendet, kann
der Ladevorgang immer mit dieser festen MAC–Adresse angestoßen werden.
S Verhalten bei neu vergebener MAC–Adresse
Sind projektierte und voreingestellte MAC–Adresse unterschiedlich, kann der
Ladevorgang immer über die projektierte MAC–Adresse erneut angestoßen
werden.
B2–34
CP 343–1 PN für Industrial Ethernet / Gerätehandbuch Teil B2
Ausgabe 2/2003
C79000–G8900–C159–06
