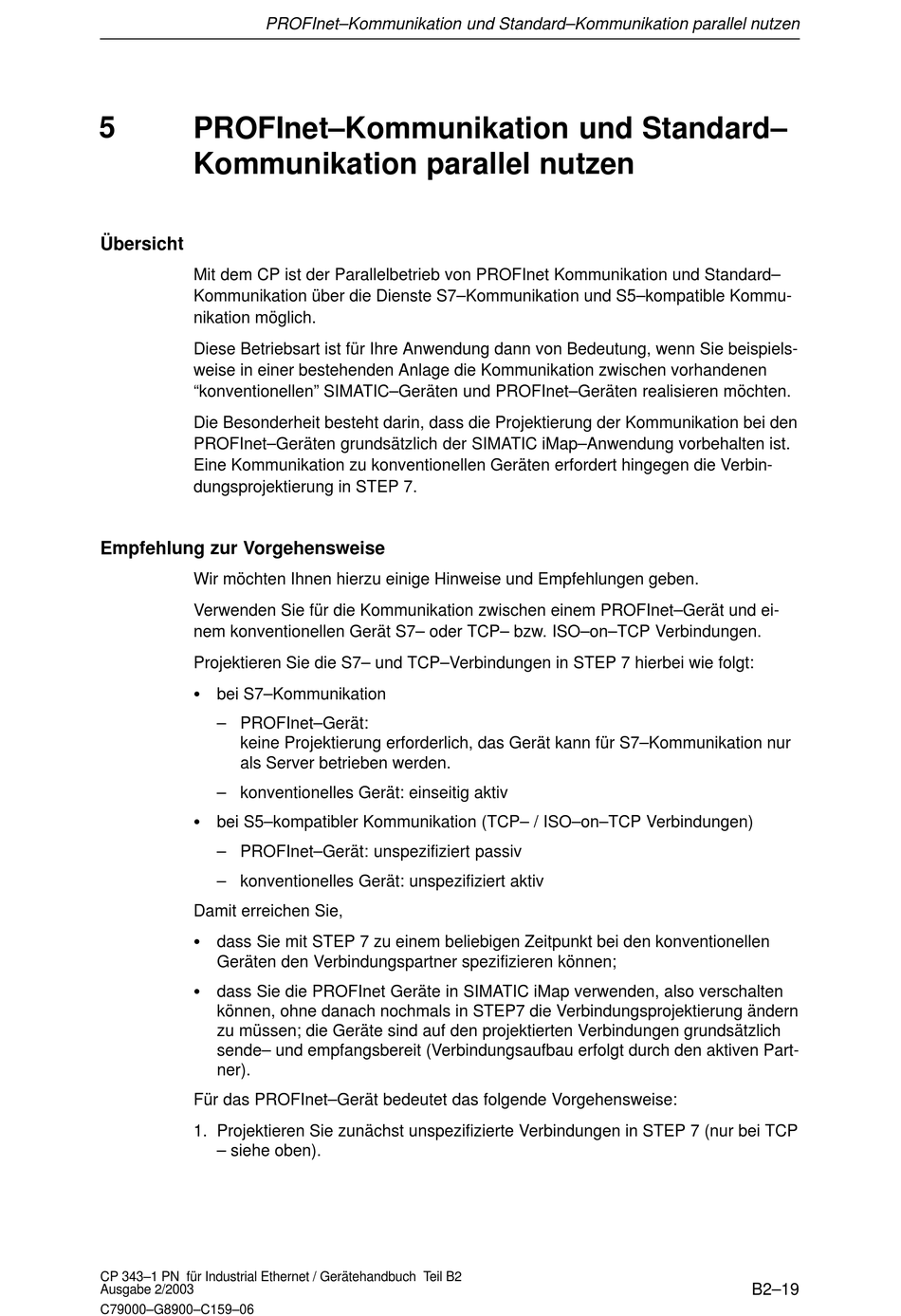

PROFInet–Kommunikation und Standard–Kommunikation parallel nutzen
5
PROFInet–Kommunikation und Standard–
Kommunikation parallel nutzen
Übersicht
Mit dem CP ist der Parallelbetrieb von PROFInet Kommunikation und Standard–
Kommunikation über die Dienste S7–Kommunikation und S5–kompatible Kommu-
nikation möglich.
Diese Betriebsart ist für Ihre Anwendung dann von Bedeutung, wenn Sie beispiels-
weise in einer bestehenden Anlage die Kommunikation zwischen vorhandenen
"konventionellen" SIMATIC–Geräten und PROFInet–Geräten realisieren möchten.
Die Besonderheit besteht darin, dass die Projektierung der Kommunikation bei den
PROFInet–Geräten grundsätzlich der SIMATIC iMap–Anwendung vorbehalten ist.
Eine Kommunikation zu konventionellen Geräten erfordert hingegen die Verbin-
dungsprojektierung in STEP 7.
Empfehlung zur Vorgehensweise
Wir möchten Ihnen hierzu einige Hinweise und Empfehlungen geben.
Verwenden Sie für die Kommunikation zwischen einem PROFInet–Gerät und ei-
nem konventionellen Gerät S7– oder TCP– bzw. ISO–on–TCP Verbindungen.
Projektieren Sie die S7– und TCP–Verbindungen in STEP 7 hierbei wie folgt:
S bei S7–Kommunikation
– PROFInet–Gerät:
keine Projektierung erforderlich, das Gerät kann für S7–Kommunikation nur
als Server betrieben werden.
– konventionelles Gerät: einseitig aktiv
S bei S5–kompatibler Kommunikation (TCP– / ISO–on–TCP Verbindungen)
– PROFInet–Gerät: unspezifiziert passiv
– konventionelles Gerät: unspezifiziert aktiv
Damit erreichen Sie,
S dass Sie mit STEP 7 zu einem beliebigen Zeitpunkt bei den konventionellen
Geräten den Verbindungspartner spezifizieren können;
S dass Sie die PROFInet Geräte in SIMATIC iMap verwenden, also verschalten
können, ohne danach nochmals in STEP7 die Verbindungsprojektierung ändern
zu müssen; die Geräte sind auf den projektierten Verbindungen grundsätzlich
sende– und empfangsbereit (Verbindungsaufbau erfolgt durch den aktiven Part-
ner).
Für das PROFInet–Gerät bedeutet das folgende Vorgehensweise:
1. Projektieren Sie zunächst unspezifizierte Verbindungen in STEP 7 (nur bei TCP
– siehe oben).
