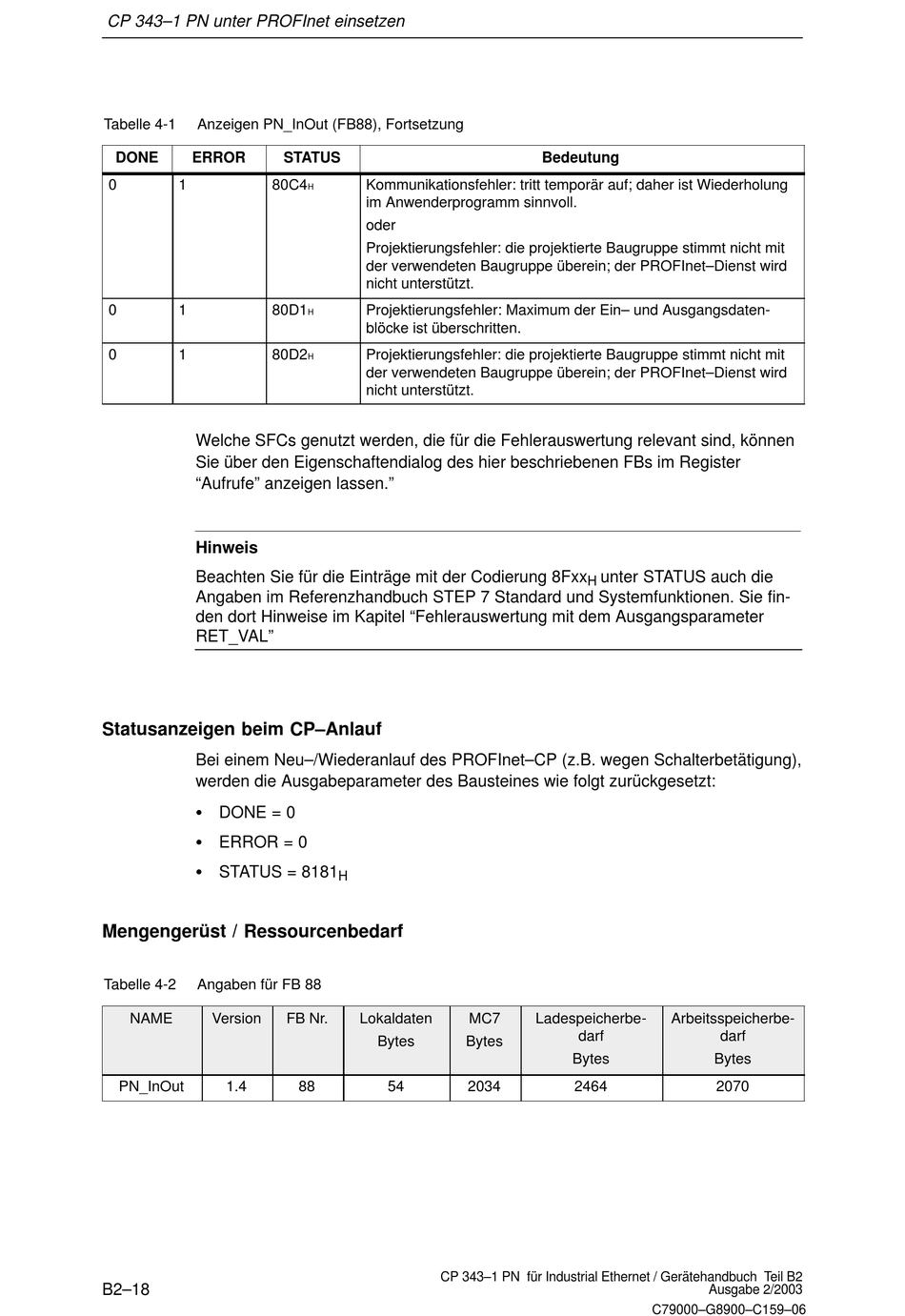

Siemens SIMATIC NET S7-CPs Gerätehandbuch Seite 18

CP 343–1 PN unter PROFInet einsetzen
Tabelle 4-1 Anzeigen PN_InOut (FB88), Fortsetzung
DONE ERROR
0 1 80C4
0 1 80D1
0 1 80D2
Welche SFCs genutzt werden, die für die Fehlerauswertung relevant sind, können
Sie über den Eigenschaftendialog des hier beschriebenen FBs im Register
"Aufrufe" anzeigen lassen."
Hinweis
Beachten Sie für die Einträge mit der Codierung 8Fxx
Angaben im Referenzhandbuch STEP 7 Standard und Systemfunktionen. Sie fin-
den dort Hinweise im Kapitel "Fehlerauswertung mit dem Ausgangsparameter
RET_VAL"
Statusanzeigen beim CP–Anlauf
Bei einem Neu–/Wiederanlauf des PROFInet–CP (z.B. wegen Schalterbetätigung),
werden die Ausgabeparameter des Bausteines wie folgt zurückgesetzt:
S DONE = 0
S ERROR = 0
S STATUS = 8181
Mengengerüst / Ressourcenbedarf
Tabelle 4-2 Angaben für FB 88
NAME Version
PN_InOut 1.4
B2–18
STATUS
Kommunikationsfehler: tritt temporär auf; daher ist Wiederholung
H
im Anwenderprogramm sinnvoll.
oder
Projektierungsfehler: die projektierte Baugruppe stimmt nicht mit
der verwendeten Baugruppe überein; der PROFInet–Dienst wird
nicht unterstützt.
Projektierungsfehler: Maximum der Ein– und Ausgangsdaten-
H
blöcke ist überschritten.
Projektierungsfehler: die projektierte Baugruppe stimmt nicht mit
H
der verwendeten Baugruppe überein; der PROFInet–Dienst wird
nicht unterstützt.
H
FB Nr. Lokaldaten
Bytes
88 54
CP 343–1 PN für Industrial Ethernet / Gerätehandbuch Teil B2
Bedeutung
unter STATUS auch die
H
MC7 Ladespeicherbe-
darf
Bytes
Bytes
2034 2464
Arbeitsspeicherbe-
darf
Bytes
2070
Ausgabe 2/2003
C79000–G8900–C159–06
