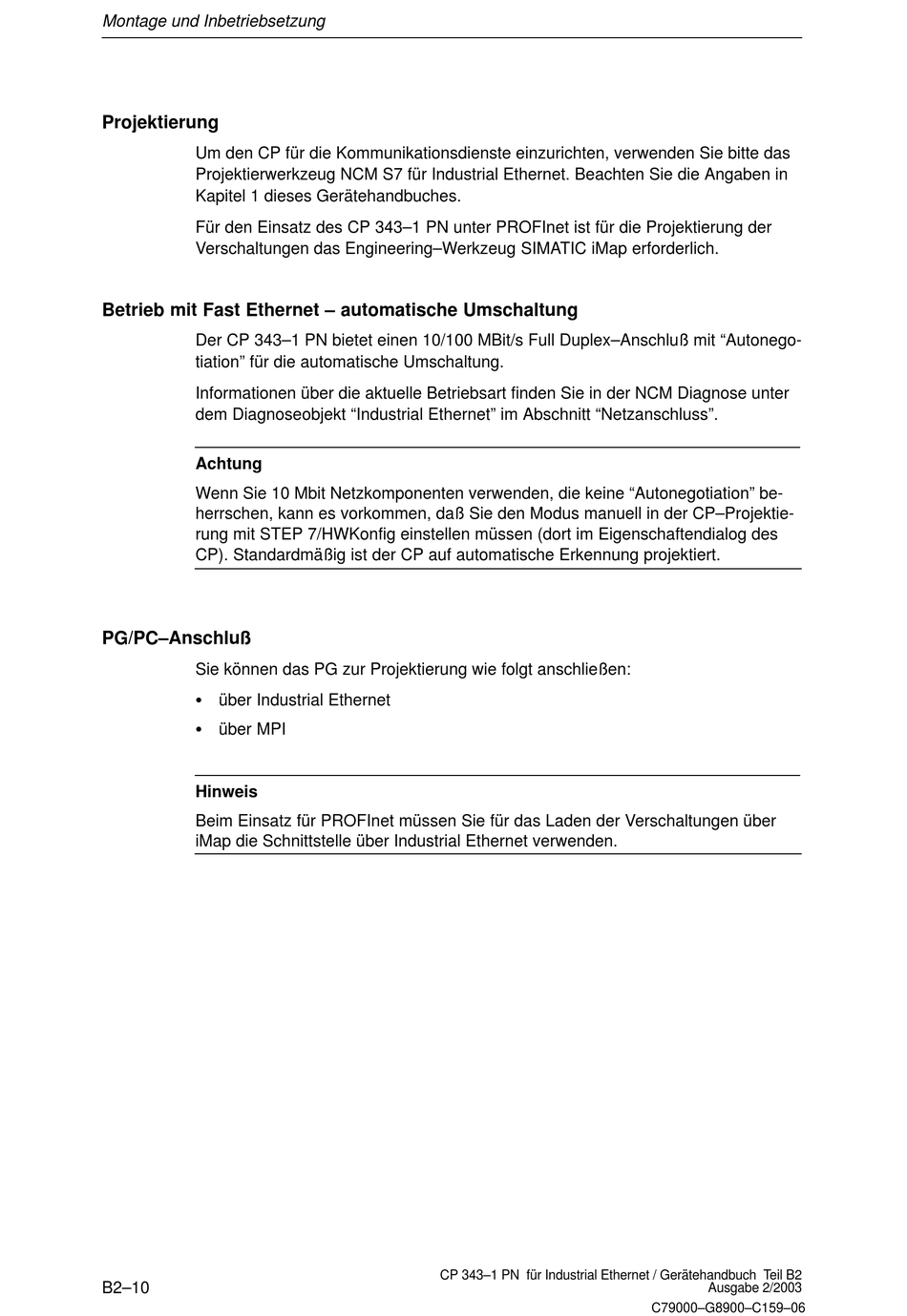

Montage und Inbetriebsetzung
Projektierung
Um den CP für die Kommunikationsdienste einzurichten, verwenden Sie bitte das
Projektierwerkzeug NCM S7 für Industrial Ethernet. Beachten Sie die Angaben in
Kapitel 1 dieses Gerätehandbuches.
Für den Einsatz des CP 343–1 PN unter PROFInet ist für die Projektierung der
Verschaltungen das Engineering–Werkzeug SIMATIC iMap erforderlich.
Betrieb mit Fast Ethernet – automatische Umschaltung
Der CP 343–1 PN bietet einen 10/100 MBit/s Full Duplex–Anschluß mit "Autonego-
tiation" für die automatische Umschaltung.
Informationen über die aktuelle Betriebsart finden Sie in der NCM Diagnose unter
dem Diagnoseobjekt "Industrial Ethernet" im Abschnitt "Netzanschluss".
Achtung
Wenn Sie 10 Mbit Netzkomponenten verwenden, die keine "Autonegotiation" be-
herrschen, kann es vorkommen, daß Sie den Modus manuell in der CP–Projektie-
rung mit STEP 7/HWKonfig einstellen müssen (dort im Eigenschaftendialog des
CP). Standardmäßig ist der CP auf automatische Erkennung projektiert.
PG/PC–Anschluß
Sie können das PG zur Projektierung wie folgt anschließen:
S über Industrial Ethernet
S über MPI
Hinweis
Beim Einsatz für PROFInet müssen Sie für das Laden der Verschaltungen über
iMap die Schnittstelle über Industrial Ethernet verwenden.
