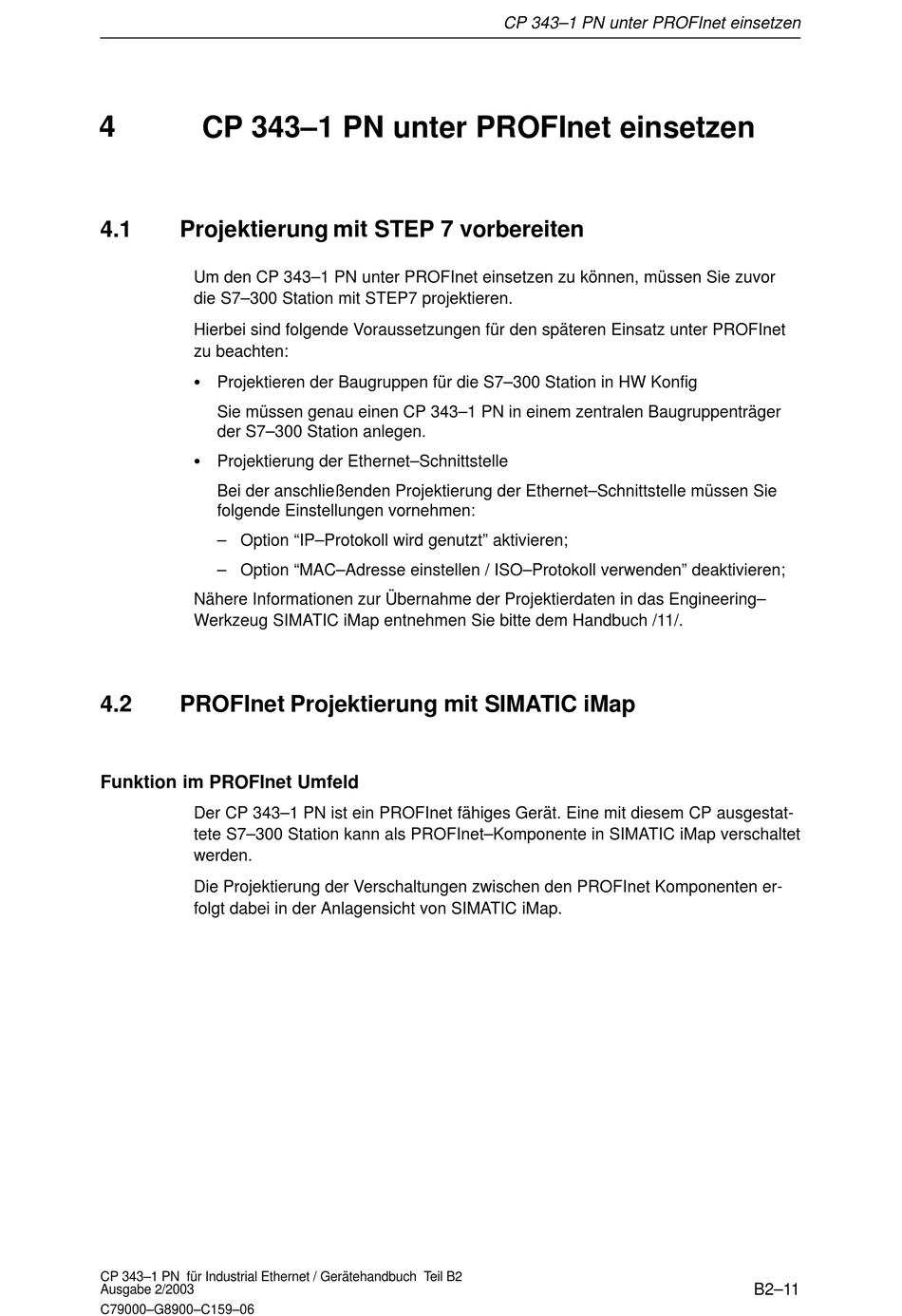

4
CP 343–1 PN unter PROFInet einsetzen
4.1 Projektierung mit STEP 7 vorbereiten
Um den CP 343–1 PN unter PROFInet einsetzen zu können, müssen Sie zuvor
die S7–300 Station mit STEP7 projektieren.
Hierbei sind folgende Voraussetzungen für den späteren Einsatz unter PROFInet
zu beachten:
S Projektieren der Baugruppen für die S7–300 Station in HW Konfig
Sie müssen genau einen CP 343–1 PN in einem zentralen Baugruppenträger
der S7–300 Station anlegen.
S Projektierung der Ethernet–Schnittstelle
Bei der anschließenden Projektierung der Ethernet–Schnittstelle müssen Sie
folgende Einstellungen vornehmen:
– Option "IP–Protokoll wird genutzt" aktivieren;
– Option "MAC–Adresse einstellen / ISO–Protokoll verwenden" deaktivieren;
Nähere Informationen zur Übernahme der Projektierdaten in das Engineering–
Werkzeug SIMATIC iMap entnehmen Sie bitte dem Handbuch /11/.
4.2 PROFInet Projektierung mit SIMATIC iMap
Funktion im PROFInet Umfeld
Der CP 343–1 PN ist ein PROFInet fähiges Gerät. Eine mit diesem CP ausgestat-
tete S7–300 Station kann als PROFInet–Komponente in SIMATIC iMap verschaltet
werden.
Die Projektierung der Verschaltungen zwischen den PROFInet Komponenten er-
folgt dabei in der Anlagensicht von SIMATIC iMap.
