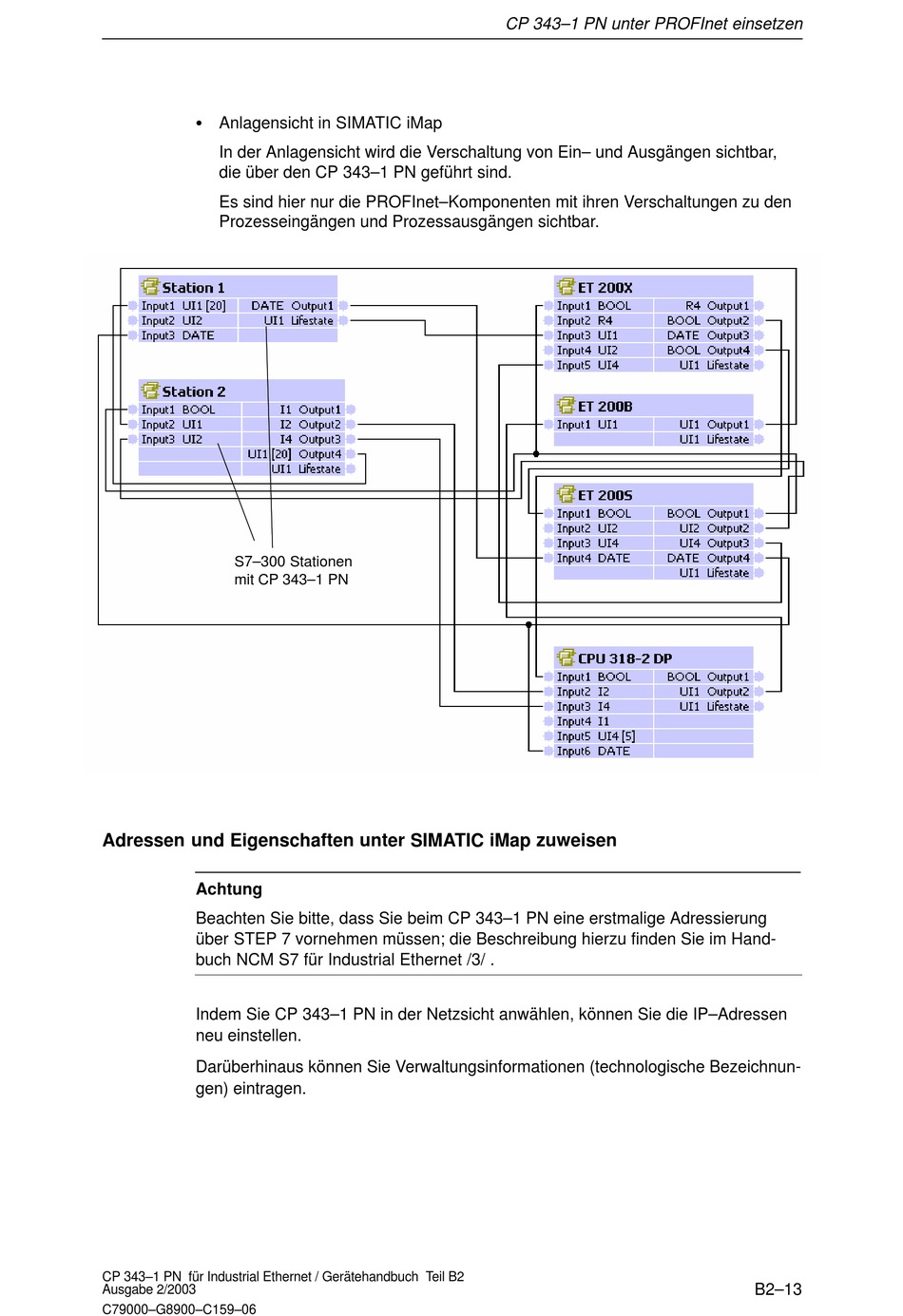

S Anlagensicht in SIMATIC iMap
In der Anlagensicht wird die Verschaltung von Ein– und Ausgängen sichtbar,
die über den CP 343–1 PN geführt sind.
Es sind hier nur die PROFInet–Komponenten mit ihren Verschaltungen zu den
Prozesseingängen und Prozessausgängen sichtbar.
S7–300 Stationen
mit CP 343–1 PN
Adressen und Eigenschaften unter SIMATIC iMap zuweisen
Achtung
Beachten Sie bitte, dass Sie beim CP 343–1 PN eine erstmalige Adressierung
über STEP 7 vornehmen müssen; die Beschreibung hierzu finden Sie im Hand-
buch NCM S7 für Industrial Ethernet /3/ .
Indem Sie CP 343–1 PN in der Netzsicht anwählen, können Sie die IP–Adressen
neu einstellen.
Darüberhinaus können Sie Verwaltungsinformationen (technologische Bezeichnun-
gen) eintragen.
CP 343–1 PN für Industrial Ethernet / Gerätehandbuch Teil B2
Ausgabe 2/2003
C79000–G8900–C159–06
CP 343–1 PN unter PROFInet einsetzen
B2–13
