1
Eigenschaften / Dienste
Anwendung
Der Kommunikationsprozessor CP 343–1 PN ist die Kommunikationsbaugruppe
der SIMATIC S7–300 für Industrial Ethernet mit zusätzlicher PROFInet Funktionali-
tät.

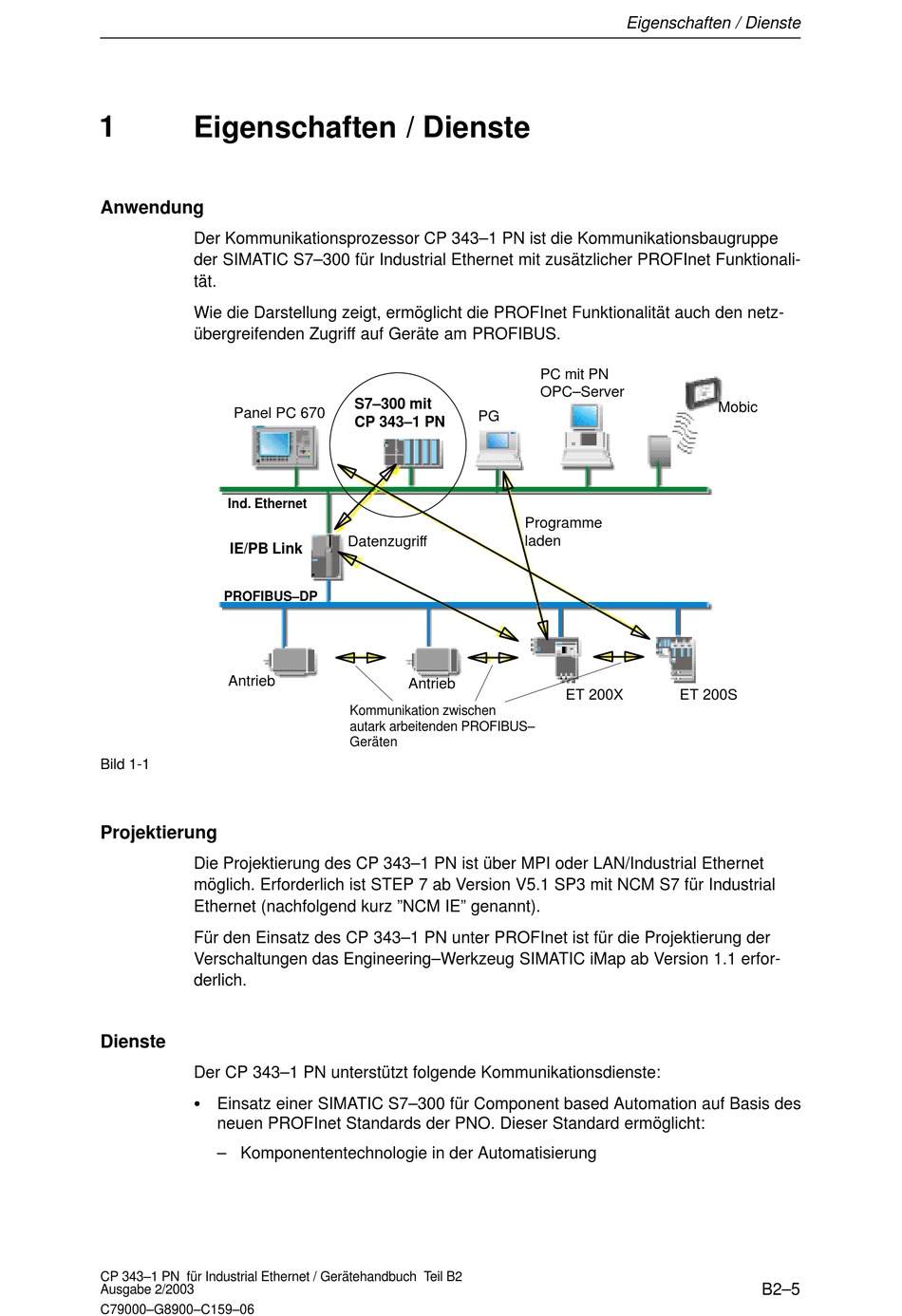

Wie die Darstellung zeigt, ermöglicht die PROFInet Funktionalität auch den netz-
übergreifenden Zugriff auf Geräte am PROFIBUS.
Panel PC 670
Ind. Ethernet
IE/PB Link
PROFIBUS–DP
Antrieb
Bild 1-1
Projektierung
Die Projektierung des CP 343–1 PN ist über MPI oder LAN/Industrial Ethernet
möglich. Erforderlich ist STEP 7 ab Version V5.1 SP3 mit NCM S7 für Industrial
Ethernet (nachfolgend kurz "NCM IE" genannt).
Für den Einsatz des CP 343–1 PN unter PROFInet ist für die Projektierung der
Verschaltungen das Engineering–Werkzeug SIMATIC iMap ab Version 1.1 erfor-
derlich.
Dienste
Der CP 343–1 PN unterstützt folgende Kommunikationsdienste:
S Einsatz einer SIMATIC S7–300 für Component based Automation auf Basis des
neuen PROFInet Standards der PNO. Dieser Standard ermöglicht:
– Komponententechnologie in der Automatisierung
CP 343–1 PN für Industrial Ethernet / Gerätehandbuch Teil B2
Ausgabe 2/2003
C79000–G8900–C159–06
S7–300 mit
PG
CP 343–1 PN
Datenzugriff
Antrieb
Kommunikation zwischen
autark arbeitenden PROFIBUS–
Geräten
Eigenschaften / Dienste
PC mit PN
OPC–Server
Programme
laden
ET 200X ET 200S
Mobic
B2–5
