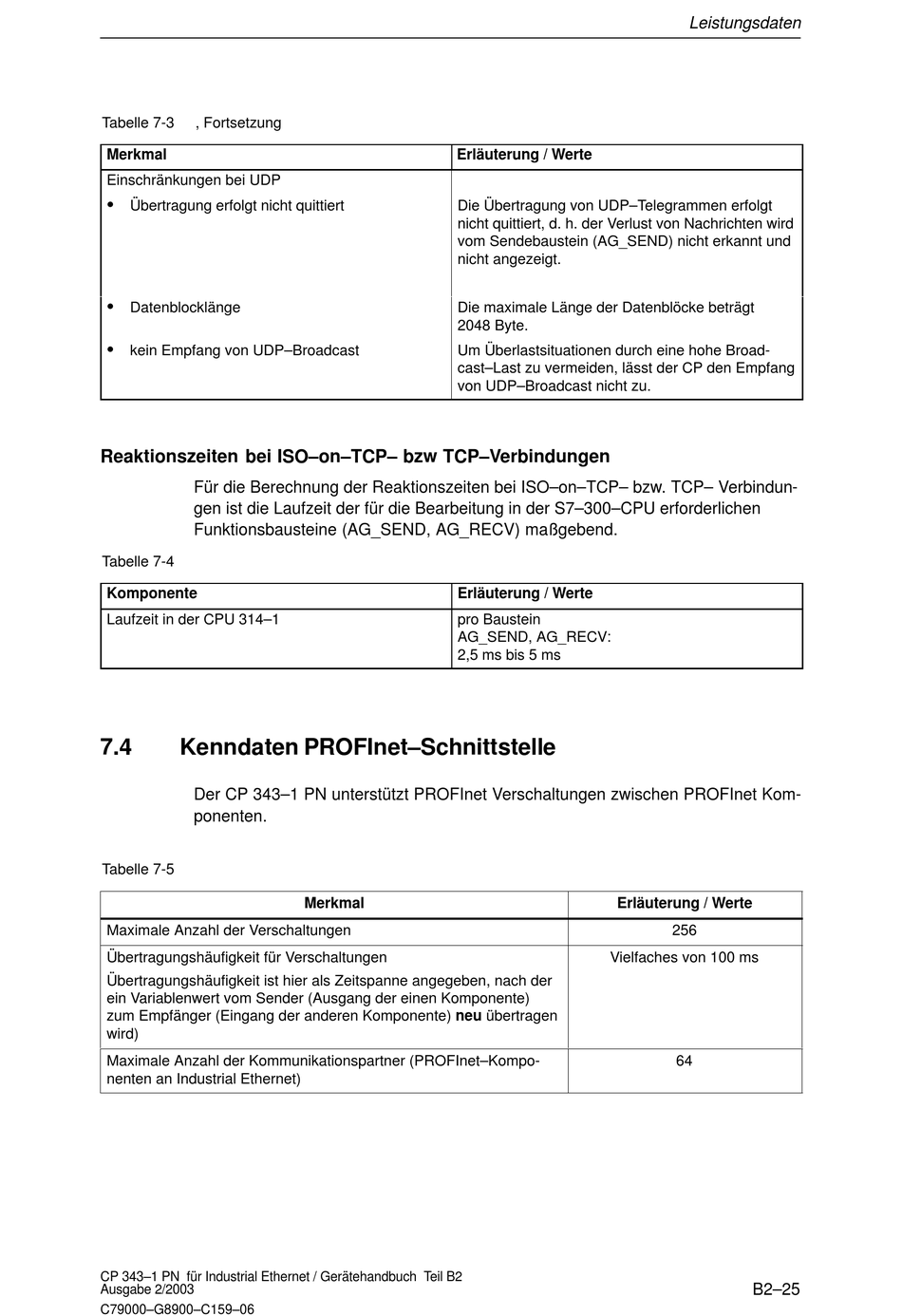

Siemens SIMATIC NET S7-CPs Gerätehandbuch Seite 25

Tabelle 7-3 , Fortsetzung
Merkmal
Einschränkungen bei UDP
S
Übertragung erfolgt nicht quittiert
S
Datenblocklänge
S
kein Empfang von UDP–Broadcast
Reaktionszeiten bei ISO–on–TCP– bzw TCP–Verbindungen
Für die Berechnung der Reaktionszeiten bei ISO–on–TCP– bzw. TCP– Verbindun-
gen ist die Laufzeit der für die Bearbeitung in der S7–300–CPU erforderlichen
Funktionsbausteine (AG_SEND, AG_RECV) maßgebend.
Tabelle 7-4
Komponente
Laufzeit in der CPU 314–1
7.4 Kenndaten PROFInet–Schnittstelle
Der CP 343–1 PN unterstützt PROFInet Verschaltungen zwischen PROFInet Kom-
ponenten.
Tabelle 7-5
Maximale Anzahl der Verschaltungen
Übertragungshäufigkeit für Verschaltungen
Übertragungshäufigkeit ist hier als Zeitspanne angegeben, nach der
ein Variablenwert vom Sender (Ausgang der einen Komponente)
zum Empfänger (Eingang der anderen Komponente) neu übertragen
wird)
Maximale Anzahl der Kommunikationspartner (PROFInet–Kompo-
nenten an Industrial Ethernet)
CP 343–1 PN für Industrial Ethernet / Gerätehandbuch Teil B2
Ausgabe 2/2003
C79000–G8900–C159–06
Erläuterung / Werte
Die Übertragung von UDP–Telegrammen erfolgt
nicht quittiert, d. h. der Verlust von Nachrichten wird
vom Sendebaustein (AG_SEND) nicht erkannt und
nicht angezeigt.
Die maximale Länge der Datenblöcke beträgt
2048 Byte.
Um Überlastsituationen durch eine hohe Broad-
cast–Last zu vermeiden, lässt der CP den Empfang
von UDP–Broadcast nicht zu.
Erläuterung / Werte
pro Baustein
AG_SEND, AG_RECV:
2,5 ms bis 5 ms
Merkmal
Leistungsdaten
Erläuterung / Werte
256
Vielfaches von 100 ms
64
B2–25
