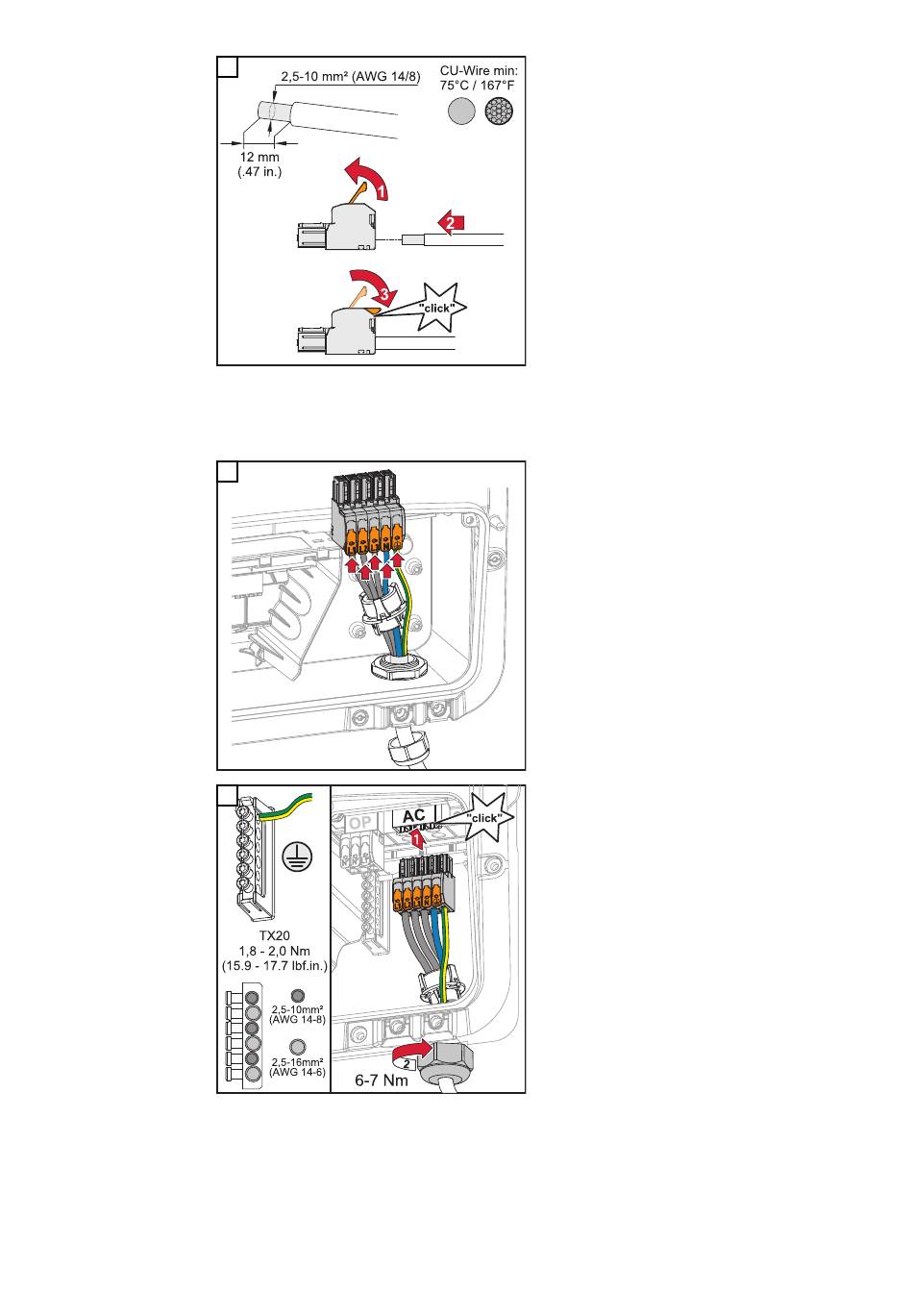

Von den Einzelleitern 12 mm abisolie-
ren.
Kabel-Querschnitt gemäß dem Kapitel
Zulässige Kabel für den elektrischen
Anschluss auf Seite 54
Den Betätigungshebel der Anschluss-
klemme durch Anheben öffnen und
den abisolierten Einzelleiter in den vor-
gesehenen Steckplatz bis zum An-
schlag in die Anschlussklemme ste-
cken. Danach den Betätigungshebel
bis zum Einrasten schließen.
WICHTIG!
Es darf nur eine Leitung pro Pol ange-
schlossen werden. Die AC-Kabel
können ohne Aderendhülsen an der
AC-Anschlussklemme angeschlossen
werden.
L1 Phasenleiter
L2 Phasenleiter
L3 Phasenleiter
N Neutralleiter
PE Schutzleiter
Die AC-Anschlussklemme in den AC-
Steckplatz stecken, bis diese einrastet.
Die Überwurfmutter der Kabelver-
schraubung mit einem Drehmoment
von 6 ‑ 7 Nm befestigen.
