Fronius Symo GEN24 3.0 Bedienungsanleitung Seite 155

10
11

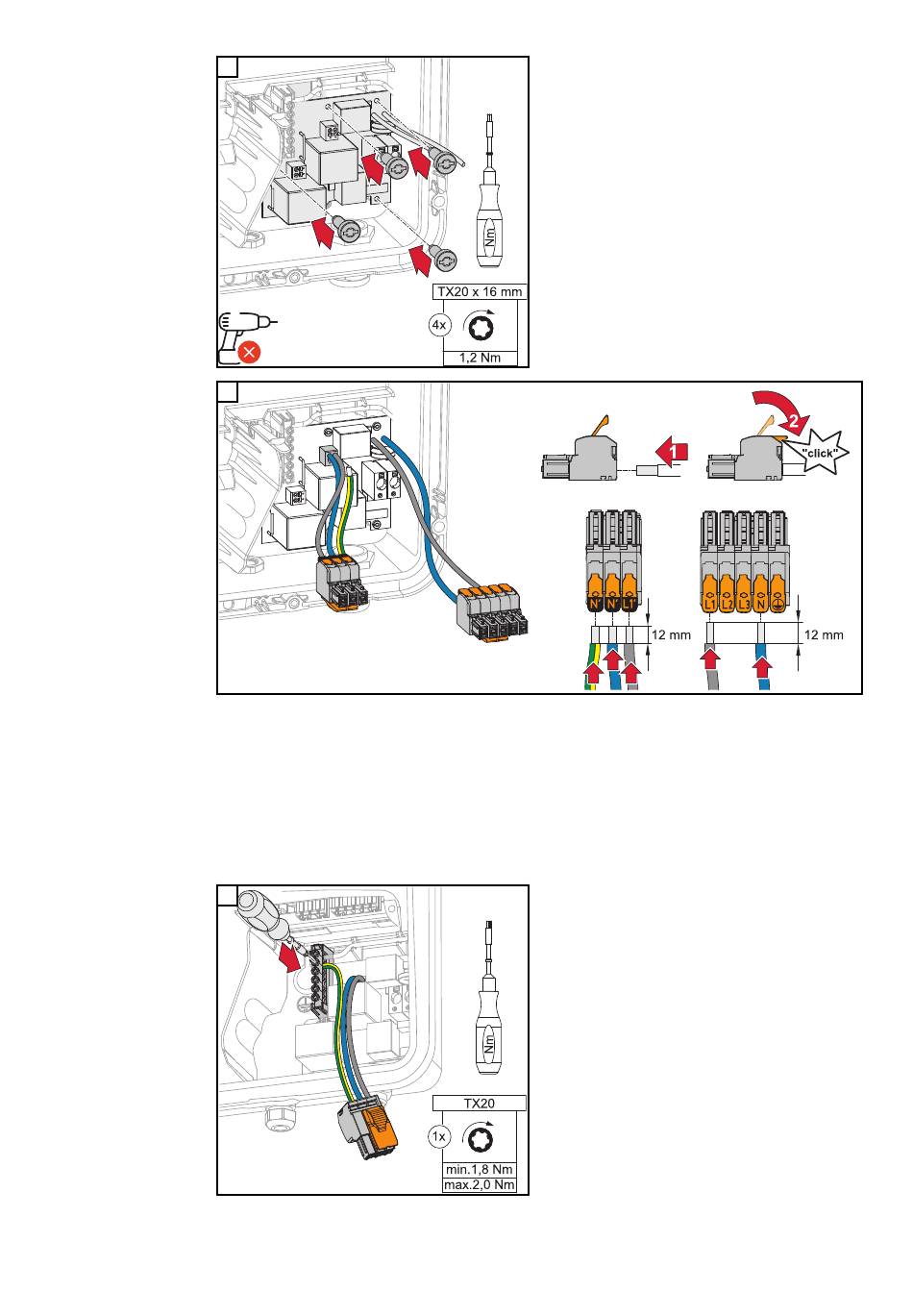

Von den Einzelleitern 12 mm abisolieren. Den Betätigungshebel der AC-An-
schlussklemme durch Anheben öffnen und den abisolierten Einzelleiter in den
vorgesehenen Steckplatz bis zum Anschlag in die AC-Anschlussklemme stecken.
Danach den Betätigungshebel bis zum Einrasten schließen.
WICHTIG!
Die PEN-Verbindung muss gemäß den nationalen Bestimmungen ausgeführt
sein, gegebenenfalls muss die mitgelieferte PEN-Verbindung ersetzt werden.
12
Den Print mit den 4 mitgelieferten
Schrauben (TX20) und einem Drehmo-
ment von 1,2 Nm befestigen.
Die mitgelieferte PEN-Verbindung am
zweite Eingang von oben an der Er-
dungselektroden-Klemme mit einem
Schraubendreher (TX20) und einem
Drehmoment von 1,8 - 2 Nm befesti-
gen.
155
