Voraussetzungen für den Anschluss des Wechsel-
richters
Verschiedene
Kabeltypen

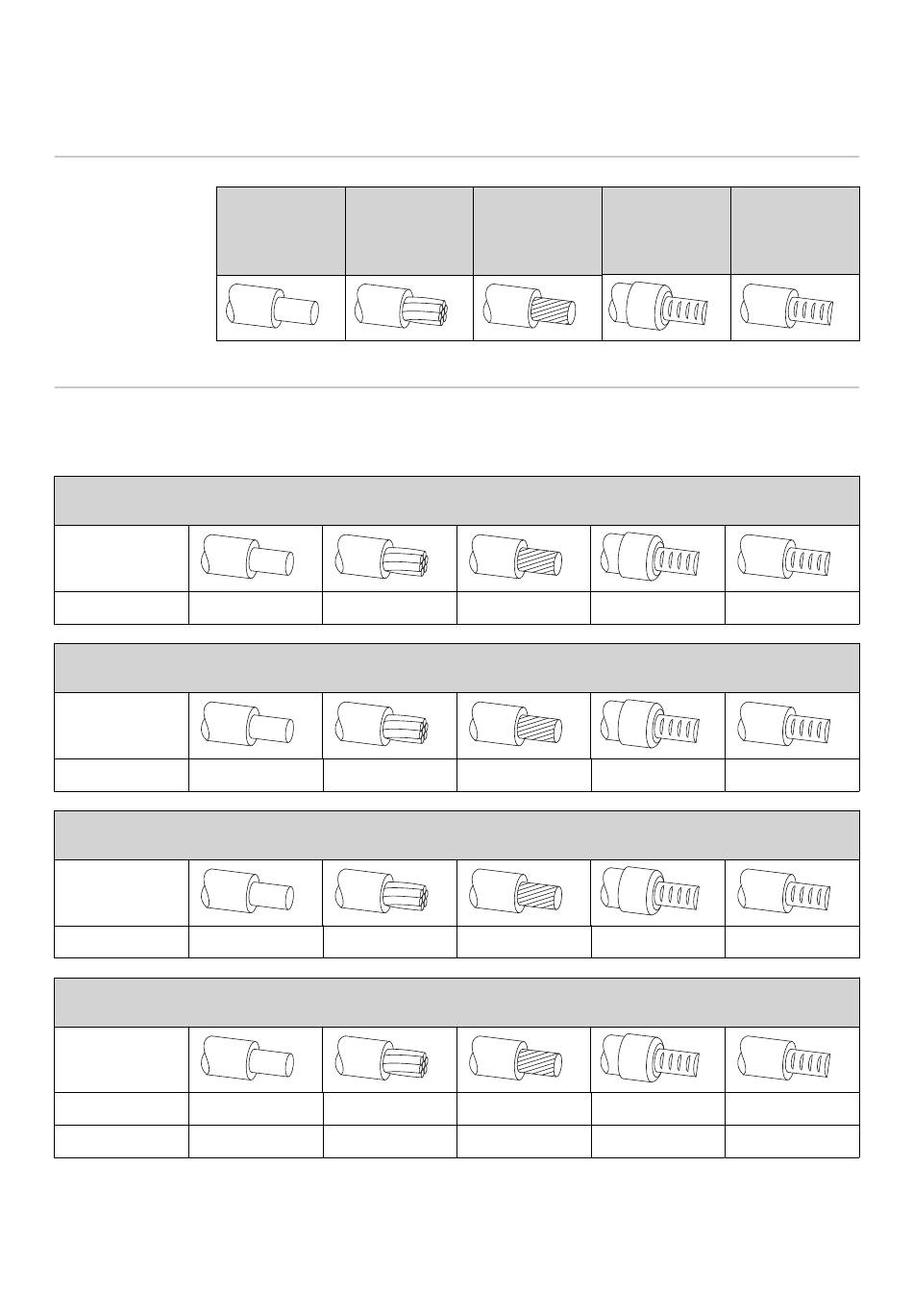

Zulässige Kabel An den Anschlussklemmen des Wechselrichters können runde Kupferleiter wie
für den elektri- nachstehend beschrieben angeschlossen werden.
schen Anschluss
AC-Anschlüsse mit Push-in Anschlussklemme*
Je nach tatsächlicher Geräteleistung, ausreichend hohe Kabel-Querschnitte wählen!
Anzahl der
Pole
5
1,5 - 10 mm
AC-Anschlüsse Notstrom mit Push-in Anschlussklemme*
Je nach tatsächlicher Geräteleistung, ausreichend hohe Kabel-Querschnitte wählen!
Anzahl der
Pole
3
1,5 - 10 mm
PV-/BAT-Anschlüsse mit Push-in Anschlussklemme**
Je nach tatsächlicher Geräteleistung, ausreichend hohe Kabel-Querschnitte wählen!
Anzahl der
Pole
2 x 4
4 - 10 mm
Erdungselektroden-Klemme
Je nach tatsächlicher Geräteleistung, ausreichend hohe Kabel-Querschnitte wählen!
Anzahl der
Pole
2
1,5 - 16 mm
4
1,5 - 10 mm
*
54
Eindrähtig Mehrdrähtig
2
1,5 - 10 mm
2
1,5 - 10 mm
2
4 - 10 mm
2
1,5 - 16 mm
2
1,5 - 10 mm
Der Schutzleiter muss nach Produktnorm IEC 62109 bei Phasenquer-
schnitten ≤16 mm² dem Phasenquerschnitt entsprechen, bei Phasenquer-
schnitten >16 mm² min. 16 mm² entsprechen.
Feindrähtig
2 2
1,5 - 10 mm
2 2
1,5 - 10 mm
2 2
4 - 10 mm
2 2
1,5 - 16 mm
2 2
1,5 - 10 mm
Feindrähtig Feindrähtig
mit Ader- mit Ader-
endhülse und endhülse oh-
Kragen ne Kragen
2
1,5 - 6 mm 1,5 - 6 mm
2
1,5 - 6 mm 1,5 - 6 mm
2
4 - 6 mm 4 - 6 mm
2
1,5 - 16 mm 1,5 - 16 mm
2
1,5 - 10 mm 1,5 - 10 mm
2
2
2
2
2
