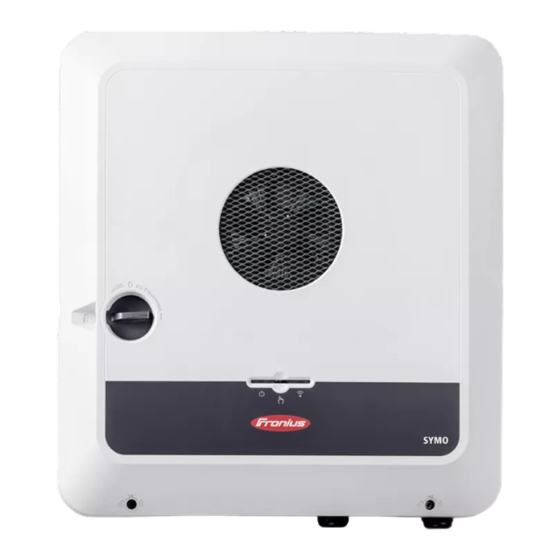

Seite 1 Operating Instructions Fronius Symo GEN24 3.0 / 3.0 Plus / 4.0 / 4.0 Plus 5.0 / 5.0 Plus Bedienungsanleitung 42,0426,0388,DE 019-17042023...
Seite 3: Inhaltsverzeichnis
Sicherheit Allgemeines Umgebungsbedingungen Qualifiziertes Personal Angaben zu Geräuschemissions-Werten EMV-Maßnahmen Notstrom Datensicherheit Urheberrecht Schutzerdung (PE) Allgemeine Informationen Fronius Symo GEN24 Gerätekonzept Funktionsübersicht Fronius UP Lieferumfang Bestimmungsgemäße Verwendung Thermisches Konzept Fronius Solar.web Lokale Kommunikation Verschiedene Betriebsmodi Betriebsmodi - Symbolerklärung Betriebsmodus - Wechselrichter mit Batterie...
Seite 4 Datenkommunikations-Bereich Button-Funktionen und LED Statusanzeige Interne schematische Verschaltung der IOs Notstromvariante - PV Point (OP) Allgemeines PV Point (OP) Erklärung - PV Point (OP) Installation Allgemeines Schnellverschluss-System Warnhinweise am Gerät Kompatibilität von Systemkomponenten Standort-Wahl und Montagelage Standort-Wahl des Wechselrichters Standort-Wahl von Fremdbatterien Montagelage des Wechselrichters Montagehalterung montieren und Wechselrichter einhängen Auswahl des Befestigungsmaterials...
Seite 5 Werkseinstellungen wiederherstellen Event Log Information Lizenzmanager Support Kommunikation Netzwerk Modbus Fernsteuerung Fronius Solar API Sicherheits- und Netzanforderungen Länder-Setup Einspeisebegrenzung Dynamische Leistungsregelung mit mehreren Wechselrichtern I/O-Leistungsmanagement Anschluss-Schema - 4 Relais Einstellungen I/O-Leistungsmanagement - 4 Relais Anschluss-Schema - 3 Relais Einstellungen I/O-Leistungsmanagement - 3 Relais...
Seite 6 Notstromklemme - PV Point (OP) Australien Schaltplan Fronius Symo GEN24 und BYD Battery-Box Premium HV Schaltplan Fronius Symo GEN24 mit 2 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan Fronius Symo GEN24 mit 3 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan Fronius Symo GEN24 und LG RESU FLEX Schaltplan Verdrahtungsplan - Überspannungs-Schutzeinrichtung SPD...
Seite 7: Sicherheitsvorschriften
Sicherheitsvorschriften Erklärung Si- WARNUNG! cherheitshinwei- Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein. VORSICHT! Bezeichnet eine möglicherweise schädliche Situation. ▶ Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzun- gen sowie Sachschäden die Folge sein.
Seite 8: Umgebungsbedingungen
Alle Sicherheits- und Gefahrenhinweise am Gerät in lesbarem Zustand halten, nicht beschädigen, nicht entfernen, nicht abdecken, überkleben oder übermalen. Das Gerät nur betreiben, wenn alle Schutzeinrichtungen voll funktionstüchtig sind. Falls die Schutzeinrichtungen nicht voll funktionstüchtig sind, besteht Ge- fahr für Leib und Leben des Bedieners oder Dritte, das Gerät und andere Sachwerte des Betreibers.
Seite 9: Emv-Maßnahmen
öffentlichen Netzes kann eine Ersatzstromversorgung aufgebaut werden. Warnhinweis - Bei einer installierten automatischen Notstromversorgung, ist ein Notstromversorgung (https://www.fronius.com/en/search-page, Artikelnummer: 42,0409,0275) am elektrischen Verteiler anzubringen. Bei Wartungs- und Installationsarbeiten im Hausnetz ist sowohl eine netzseitige Trennung als auch eine Deaktivierung des Ersatzstrombetriebes durch das Öff- nen des integrierten DC-Trenners am Wechselrichter notwendig.
Seite 10: Datensicherheit
Einbruch der Ausgangsspannung führen. Der gleichzeitige Betrieb von elektroni- schen Geräte im selben Notstromnetz ist zu vermeiden. Schieflast Bei der Dimensionierung von dreiphasigen Notstrom-Netzen müssen die Gesamt- Ausgangsleistung und die Leistungen pro Phase des Wechselrichters berücksich- tigt werden. WICHTIG! Der Wechselrichter darf nur im Rahmen der technischen Möglichkeiten betrie- ben werden.
Seite 11: Allgemeine Informationen
Allgemeine Informationen...
Seite 13: Fronius Symo Gen24
Verkabelung, den Einstellungen und örtlichen Normen und Richtlinien. Funktionsüber- Funktion Symo GEN24 Symo GEN24 Plus sicht Notstromvariante - PV Point (OP) optional erhält- Batterieanbindung* lich** Notstromvariante - Full Backup Geeignete Batterien siehe Kapitel Geeignete Batterien. Die Funktionen sind optional über Fronius UP erhältlich (siehe Kapitel Fronius UP).
Seite 14: Fronius Up
Fronius UP Mit Fronius UP* kann der Wechselrichter vom autorisierten Fachbetrieb um op- tional erhältliche Funktionen (siehe Kapitel Funktionsübersicht) erweitert wer- den. Die Verfügbarkeit von Fronius UP ist in den jeweiligen Ländern unter- schiedlich. Weitere Informationen zu Fronius UP und der Verfügbarkeit siehe Installation guide: Fronius GEN24 &...
Seite 15: Thermisches Konzept
Sicherstellen, dass die Umgebungsluft zu jeder Zeit ungehindert durch die Lüftungsschlitze des Wechselrichters strömen kann. Fronius So- Mit Fronius Solar.web bzw. Fronius Solar.web Premium kann die PV-Anlage vom lar.web Anlagenbesitzer sowie Installateur einfach überwacht und analysiert werden. Der Wechselrichter übermittelt bei entsprechender Konfiguration die Daten wie z. B.
Seite 16: Lokale Kommunikation
Übertragungsaussetzer können die Datenübertragung negativ beein- flussen. Fronius empfiehlt, die Internet-Verbindung nach den Mindestan- forderungen vor Ort zu testen. Lokale Kommu- Der Wechselrichter kann über das Multicast DNS-Protokoll (mDNS) gefunden nikation werden. Es wird empfohlen, den Wechselrichter über den zugewiesenen Hostna- men zu suchen.
Seite 17: Verschiedene Betriebsmodi
Sekundärzähler erfasst die Lastkurve einzelner Verbraucher (z. B. Waschmaschine, Lampen, Fernseher, Wärmepumpe etc.) im Verbrauchszweig und stellt die Messdaten für das Energy Profiling im Fronius Solar.web bereit. Verbraucher im System die im System angeschlossenen Verbraucher. Zusätzliche Verbraucher und Erzeuger im System die über einen Smart Meter mit dem System verbunden sind.
Seite 18: Betriebsmodus - Wechselrichter Mit Batterie Und Mehreren Smart Metern
0 0 1 Betriebsmodus - Wechselrichter mit Batterie und 0 0 1 mehreren Smart Metern 0 0 1 Betriebsmodus - Wechselrichter mit Batterie, AC- 0 0 1 gekoppelt an weiterem Wech- selrichter...
Seite 19: Betriebsmodus - Wechselrichter Mit Batterie Und Ohmpilot
Betriebsmodus - Wechselrichter mit Batterie und 0 0 1 Ohmpilot Betriebsmodus - Im Hybrid PV-System dürfen Batterien nur an einem Wechselrichter mit Batte- Wechselrichter rieunterstützung angeschlossen werden. Batterien können nicht auf mehrere mit Batterie und Wechselrichter mit Batterieunterstützung aufgeteilt werden. Abhängig vom Bat- weiterem Wech- teriehersteller können aber mehrere Batterien an einem Wechselrichter kombi- selrichter...
Seite 20: Normalbetrieb
PV-Modul - Wechselrichter - Verbraucher/Netz PV-Modul - Wechselrichter - Batterie* Batterie - Wechselrichter - Verbraucher/Netz* Netz - Wechselrichter - Batterie* * Abhängig von den Einstellungen und den örtlichen Normen und Richtlinien. Betriebszu- Batteriesysteme unterscheiden verschiedene Betriebszustände. Der jeweils aktu- stände (nur für elle Betriebszustand wird dabei auf der Benutzeroberfläche des Wechselrichters Systeme mit oder im Solar.web angezeigt.
Seite 21: Energiesparmodus
Voraussetzungen in den Energiesparmodus. Der Wechselrichter wechselt in den Energiesparmodus, wenn die Batterie leer ist und keine PV-Leistung zur Verfügung steht. Einzig die Kommunikation des Wech- selrichters mit dem Fronius Smart Meter und Fronius Solar.web wird aufrecht er- halten. Abschaltbedin- Wenn alle Abschaltbedingungen erfüllt sind, wechselt die Batterie innerhalb von...
Seite 22: Anzeige Des Energiesparmodus
Anzeige des En- Während des Energiesparmodus: ergiesparmodus Button-Funktionen Betriebs-LED des Wechselrichter leuchtet orange (siehe und LED Statusanzeige auf Seite 32). Die Benutzeroberfläche des Wechselrichters ist erreichbar. Alle verfügbaren Daten werden gespeichert und an Solar.web gesendet. Die aktuellen Daten sind auf Solar.web sichtbar. Der Energiesparmodus wird auf der Benutzeroberfläche des Wechselrich- ters und im Solar.web durch ein „i“...
Seite 23: Geeignete Batterien
Geeignete Batterien Allgemeines Fronius weist ausdrücklich darauf hin, dass es sich bei den Fremdbatterien nicht um Produkte von Fronius handelt. Fronius ist weder Hersteller, Inverkehrbringer oder Händler dieser Batterien. Fronius übernimmt für diese Batterien keinerlei Haftungen, Service oder Garantien. Bei veralteten Firmware/Software-Ständen kann es zu Inkompatibilitäten zwi- schen Wechselrichter und Batterie kommen.
Seite 24: Lg Resu Flex
Die Batterie einschalten. DC-Trenner in die Schalterstellung „Ein“ stellen. Den Leitungs-Schutz- schalter einschalten. LG RESU FLEX LG RESU FLEX 12.9 17.2 Fronius Symo GEN24 3.0 - 10.0* Fronius Symo GEN24 3.0 - 10.0 Plus Anzahl der Batteriemodule Batterieunterstützung optional erhältlich.
Seite 25 Batterie einschalten Abdeckung nach rechts abziehen. Abdeckung des DC-Trenners nach vor- ne abziehen. Den DC-Trenner in die Schalterstellung „Ein“ stellen. Für den Zusammenbau der Batterie, die zuvor angeführten Arbeitsschritte in umgekehrter Reihenfolge ausführen.
Seite 26: Manueller Systemstart
Manueller Systemstart Voraussetzung Es ist keine Energie von den PV-Modulen sowie aus dem öffentlichen Netz verfügbar. Wenn ein Notstrom-Betrieb bzw. Batteriebetrieb nicht möglich ist (z. B. Tiefentladeschutz der Batterie), schalten sich Wechselrichter und Batterie ab. Benachrichti- Statusmeldungen über den inaktiven Zustand der Batterie werden auf der Be- gung bei Sys- nutzeroberfläche des Wechselrichters angezeigt oder über Solar.web via SMS temabschaltung...
Seite 27: Personen- Und Geräteschutz
Personen- und Geräteschutz Zentraler NA- Der Wechselrichter bietet die Möglichkeit, die integrierten AC-Relais als Kuppel- Schutz schalter in Verbindung mit einem zentralen NA-Schutz zu verwenden (gemäß VDE-AR-N 4105:2018:11 §6.4.1). Dazu ist die zentrale Auslöseeinrichtung (Schalter) wie im Kapitel "WSD (Wired Shut Down)" beschrieben in die WSD-Ket- te zu integrieren.
Seite 28: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Anschlussbe- reich 2 x 4-polige DC Push-in Anschlussklemme Push-in Anschlussklemme WSD (Wired Shut Down) Push-in Anschlussklemmen Datenkommunikations-Bereich (Modbus, digi- tale Ein- und Ausgänge) 3-polige Push-in Anschlussklemme für PV Point (OP) 5-polige AC Push-in Anschlussklemme Kabeldurchführung/Zugentlastung AC 6-polige Erdungselektroden-Klemme Kabeldurchführung/Zugentlastung Datenkommunikations-Bereich...
Seite 29: Abtrennung Des Anschlussbereichs
Abtrennung Anschlussbereich (10) 10 x DC-Kabeldurchführung (11) Optionale Kabeldurchführung (M16) (12) Optionale Kabeldurchführung (M16 - M20) (13) Optionale Kabeldurchführung (M16 - M32) (14) Optionale Kabeldurchführung (M16 - M25) Abtrennung des Durch die Abtrennung des Anschlussbereichs werden die hochspannungsführen- Anschlussbe- den Leiter (DC und AC) von den Signalleitungen getrennt. Zum besseren Errei- reichs chen des Anschlussbereichs kann die Abtrennung für die Anschlusstätigkeit ent- nommen werden und muss wieder eingesetzt werden.
Seite 30: Dc-Trennschalter
DC-Trennschal- Der DC-Trennschalter verfügt über 3 Schalterstellungen: Versperrt/Aus (Drehung nach links) WICHTIG! In den Schalterstellungen (1) und (3) kann der Wechselrichter mit einem handelsüblichen Vorhängeschloss ge- gen Ein-/Ausschalten gesichert wer- den. Hierfür sind die nationalen Be- stimmungen zu berücksichtigen. Datenkommuni- kations-Bereich Modbus Anschlussklemme Push-in Anschlussklemme für die In-...
Seite 31 Modbus 0 (MB0) Switch Schaltet den Abschlusswiderstand für Modbus 0 (MB0) ein/aus. Position 1: Abschlusswiderstand ein (Werkseinstellung) Position 0: Abschlusswiderstand aus Modbus 1 (MB1) Switch Schaltet den Abschlusswiderstand für Modbus 1 (MB1) ein/aus. Position 1: Abschlusswiderstand ein (Werkseinstellung) Position 0: Abschlusswiderstand aus Zur Bedienung des Wechselrichters.
Seite 32: Button-Funktionen Und Led Statusanzeige
Über die Betriebs-LED wird nen und LED der Zustand des Wechselrich- Statusanzeige ters angezeigt. Bei Störungen sind die einzelnen Schritte in der Fronius Solar.start App durchzuführen. WLAN access point Der optische Sensor wird 3-6 sec. Quit Service Message durch Berühren mit einem Fin- ger betätigt.
Seite 33: Interne Schematische Verschaltung Der Ios
LED Statusanzeige Der Wechselrichter zeigt einen kritischen Status an und es findet kein Einspeisevorgang statt. leuchtet rot Der Wechselrichter zeigt eine Notstrom-Überlastung an. blinkt rot Die Netzwerk-Verbindung wird über WPS hergestellt. = WPS Suchmodus. blinkt grün Die Netzwerk-Verbindung wird über WLAN AP herge- stellt.
Seite 34 12 V DC 500 mA 12 V TYP A Strombegrenzung...
Seite 35: Notstromvariante - Pv Point (Op)
Notstromvariante - PV Point (OP)
Seite 37: Allgemeines
Allgemeines PV Point (OP) WICHTIG! Bei Verfügbarkeit von mehreren Notstromvarianten ist zu beachten, dass nur ei- ne Notstromvariante installiert und konfiguriert werden darf. Mit dem PV Point können an der Op- portunity Power (OP) Anschlussklem- me bei Ausfall des öffentlichen Netzes 1‑phasig elektrische Geräte bis zu ei- ner maximalen Leistung von 3 kW ver- sorgt werden, wenn dazu genügend...
Seite 39: Installation
Installation...
Seite 41: Allgemeines
Allgemeines Schnellver- Zur Montage des Anschlussbereich- schluss-System Deckels sowie des Frontdeckels wird ein Schnellverschluss-System (3) ein- gesetzt. Das Öffnen und Schließen des Systems wird mit einer halben Umdre- hung (180°) der Schraube mit Verlier- sicherung (1) in die Schnellverschluss- Feder (2) realisiert. Das System ist Drehmoment-un- abhängig.
Seite 42: Kompatibilität Von Systemkomponenten
Beispiel: Wert am Leistungsschild = 3207 32 - 11 = 21 → Produktionsjahr 2021 07 = Kalenderwoche 07 Symbole am Leistungsschild: CE-Kennzeichnung - bestätigt das Einhalten der zutreffenden EU- Richtlinien und Verordnungen. UKCA-Kennzeichnung - bestätigt das Einhalten der zutreffenden Richtlinien und Verordnungen des Vereinigten Königreichs. WEEE-Kennzeichnung - Elektro- und Elektronik-Altgeräte müssen gemäß...
Seite 43 HINWEIS! Risiko durch nicht und/oder eingeschränkt kompatible Komponenten in der PV- Anlage. Nicht kompatible Komponenten können den Betrieb und/oder die Funktionswei- se der PV-Anlage einschränken und/oder negativ beeinflussen. ▶ Nur vom Hersteller empfohlene Komponenten in der PV-Anlage installieren. ▶ Vor der Installation die Kompatibilität von nicht ausdrücklich empfohlen Komponenten mit dem Hersteller abklären.
Seite 44: Standort-Wahl Und Montagelage
Detaillierte Informationen zu den -25°C - +60°C Abmessungen des Wechselrichter 0 - 100% siehe Kapitel Fronius Symo GEN24 3-5 kW auf Seite 173. Bei Montage des Wechselrichters an Außenwänden von Viehställen ist vom Wechselrichter zu Lüftungs- und Gebäudeöffnungen ein Mindestabstand von 2 m in allen Richtungen einzuhalten.
Seite 45: Standort-Wahl Von Fremdbatterien
Den Wechselrichter an einer geschützten Position montieren, z. B. unterhalb der Solarmodule oder unter einem Dachvor- sprung. Der Wechselrichter darf über einer Seehöhe von 4 000 m nicht mehr montiert und betrieben werden. Den Wechselrichter nicht montieren: im Einzugsbereich von Ammoniak, ätzenden Dämpfen, Säuren oder Salzen (z.
Seite 46: Montagelage Des Wechselrichters
Montagelage des Der Wechselrichter ist für die senkrechte Montage an einer Wechselrichters senkrechten Wand oder Säule geeignet. Der Wechselrichter ist für eine horizontale Montagelage geeig- net. Der Wechselrichter ist für die Montage auf einer schrägen Fläche geeignet. Den Wechselrichter nicht auf einer schrägen Fläche mit den Anschlüssen nach oben montieren.
Seite 47 Den Wechselrichter nicht überhängend mit den Anschlüssen nach unten montieren. Den Wechselrichter nicht an der Decke montieren.
Seite 48: Montagehalterung Montieren Und Wechselrichter Einhängen
Montagehalterung montieren und Wechselrichter einhängen Auswahl des Be- Je nach Untergrund entsprechende Befestigungsmaterialien verwenden sowie festigungsmate- die Empfehlung der Schraubendimension für die Montagehalterung beachten. rials Der Monteur ist für die richtige Auswahl des Befestigungsmaterials selbst verant- wortlich. Beschaffenheit Die Montagehalterung (Symbolbild) der Montagehal- dient gleichzeitig als Schablone.
Seite 49: Montagehalterung Auf Einem Mast Oder Träger Montieren
Montagehalte- Bei der Montage des Wechselrichters rung auf einem auf einem Mast oder Träger empfiehlt Mast oder Träger Fronius das Befestigungsset „Pole montieren clamp“ (Bestell-Nr. SZ 2584.000) der Firma Rittal GmbH. Mit dem Set „Pole clamp“ werden fol- gende Maße abgedeckt: eckiger Mast oder Träger mit einer...
Seite 50: Montagehalterung Auf Montageschienen Montieren
Montagehalte- WICHTIG! rung auf Monta- Die Montagehalterung muss an min- geschienen mon- destens vier Punkten montiert werden. tieren Wechselrichter Seitlich am Wechselrichter befinden an der Montage- sich integrierte Haltegriffe, die das An- halterung heben/Einhängen erleichtern. einhängen Den Wechselrichter von oben in die Montagehalterung einhängen.
Seite 51: Voraussetzungen Für Den Anschluss Des Wechselrichters
Voraussetzungen für den Anschluss des Wechsel- richters Zulässige Kabel An den Anschlussklemmen des Wechselrichters können Kabel mit folgendem für den elektri- Aufbau angeschlossen werden: schen Anschluss Kupfer: rund eindrähtig Kupfer: rund feindrähtig bis Leiterklasse 4 AC-Anschlüsse mit Push-in Anschlussklemme* Je nach tatsächlicher Geräteleistung, ausreichend hohe Kabel-Querschnitte wählen! Anzahl der Po- Feindrähtig mit Aderend‐...
Seite 52: Kabelquerschnitt Des Ac-Kabels
AWG 26 - 16 AWG 26 - 16 AWG 26 - 16 LAN-Anschlüsse Fronius empfiehlt mindestens CAT 5 STP (Shielded Twisted Pair) Kabel und eine maximale Distanz von 100 m (109 yd). Kabelquer- Bei serienmäßiger metrischer Verschraubung M32 mit Reduzierstück:...
Seite 53: Kabelquerschnitt Des Dc-Kabels
Typ A aus. In Einzelfällen und abhängig von den lo- kalen Gegebenheiten können jedoch Fehlauslösungen des Fehlerstrom- Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius, unter Berücksichtigung der nationalen Be- stimmungen einen für Frequenzum- richter geeigneten Fehlerstrom- Schutzschalter mit mindestens 100 mA Auslösestrom.
Seite 54 Pha- AC-Leis- Absiche- ne Absi- Wechselrichter tung rung cherung Fronius Symo GEN24 4 kW 4 000 W C 32 A C 13 A Fronius Symo GEN24 5 kW 5 000 W C 32 A C 16 A...
Seite 55: Wechselrichter Am Öffentlichen Netz Anschließen (Ac-Seite)
Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Be- dienungsanleitung lesen. ▶ Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen.
Seite 56 Den Leitungs-Schutzschalter aus- schalten. Sicherstellen, dass sich der DC-Tren- ner in der Schalterstellung „Aus“ be- findet. Die 5 Schrauben der Abdeckung des Anschlussbereichs mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussbereichs vom Gerät nehmen. Die Verriegelung an der Rückseite der Anschlussklemme drücken und die AC-Anschlussklemme abziehen.
Seite 57 Von den Einzelleitern 12 mm abisolie- ren. Kabel-Querschnitt gemäß der Angaben Zulässige Kabel für den elektri- schen Anschluss ab Seite wählen. Den Betätigungshebel der Anschluss- klemme durch Anheben öffnen und den abisolierten Einzelleiter in den vor- gesehenen Steckplatz bis zum An- schlag in die Anschlussklemme ste- cken.
Seite 58: Solarmodul-Stränge Am Wechselrichter Anschließen
Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten im Leistungs- teil des Wechselrichters darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Be-...
Seite 59: Pv-Generator Allgemein
WARNUNG! Gefahr durch Netzspannung und DC-Spannung von den Solarmodulen, die Licht ausgesetzt sind. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Sämtlichen Anschluss-, Wartungs- und Service-Tätigkeiten dürfen nur dann durchgeführt werden, wenn AC- und DC-Seite vom Wechselrichter span- nungsfrei sind. ▶...
Seite 60: Solarmodul-Stränge Am Wechselrichter Anschließen
PV-Generator Einstellungen: PV 1: ON PV 2: OFF PV 1 + PV 2 (parallel geschaltet): ON WICHTIG! Das Aufteilen des Summenstroms ) durch Überbrücken von PV 1 dcmax auf PV 2 an der Anschlussklemme ist bis ≤ 40 A (I ) zulässig.
Seite 61 Die DC-Kabel mit der Hand durch die DC-Durchführungen stoßen. WICHTIG! Die Kabel vor dem Abisolieren durch die DC-Durchführung stoßen, dadurch wird das Umbiegen/Abknicken von Ein- zeldrähten vermieden. PUSH...
Seite 62 Kabel-Querschnitt gemäß der Angaben Zulässige Kabel für den elektri- schen Anschluss ab Seite wählen. Von den Einzelleitern 12 mm abisolie- ren. Den Betätigungshebel der An- schlussklemme durch Anheben öffnen und den abisolierten Einzelleiter in den jeweils vorgesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken.
Seite 63 Mit einem geeigneten Messgerät die Spannung und Polarität der DC-Verka- belung überprüfen. Beide DC-An- schlussklemmen aus den Steckplätzen entnehmen. VORSICHT! Gefahr durch Verpolung an den An- schlussklemmen. Schwere Sachschäden am Wechsel- richter können die Folge sein. ▶ Polarität der DC-Verkabelung mit einem geeigneten Messgerät prüfen.
Seite 64: Batterie Am Wechselrichter Anschließen
Batterie am Wechselrichter anschließen Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten bei Wechsel- richter und Batterie darf nur vom jeweiligen Wechselrichter- oder Batterie Hersteller geschultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen.
Seite 65 Die Batteriekabel mit der Hand durch die DC-Durchführungen stoßen. * Der Schutzleiter der Batterie muss extern angeschlossen werden (z. B. BAT+ Schaltschrank). Beim Anschluss der BAT- Batterie LG RESU FLEX kann der BAT PE Schutzleiter der Batterie im Wechsel- richter angeschlossen werden (siehe Kapitel Schutzleiter der LG RESU FLEX anschließen...
Seite 66 Kabel-Querschnitt gemäß der Angaben Zulässige Kabel für den elektri- schen Anschluss ab Seite wählen. Von den Einzelleitern 12 mm abisolie- ren. Den Betätigungshebel der An- schlussklemme durch Anheben öffnen und den abisolierten Einzelleiter in den jeweils vorgesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken.
Seite 67 VORSICHT! Gefahr durch Überspannung bei Ver- wendung von anderen Steckplätzen an der Anschlussklemme. Beschädigung der Batterie und/oder der PV-Module durch Entladung kann die Folge sein. ▶ Nur die mit BAT gekennzeichneten Steckplätze für den Batteriean- schluss verwenden. VORSICHT! Gefahr durch Verpolung an den An- schlussklemmen.
Seite 68: Schutzleiter Der Lg Resu Flex Anschließen
Die Schrauben der Kabelführung mit einem Schraubendreher (TX20) und ei- nem Drehmoment von 1,3 - 1,5 Nm am Gehäuse befestigen. HINWEIS! Risiko durch Überdrehmoment an der Zugentlastung. Die Beschädigung der Zugentlastung kann die Folge sein. ▶ Keinen Bohrschrauber verwenden. WICHTIG! Informationen zum Anschluss an der Batterieseite sind aus der Installationsan- leitung der jeweiligen Hersteller zu entnehmen.
Seite 69: Notstrom - Pv Point (Op) Anschließen
Alle Lasten, die über die OP-Anschlussklemme versorgt werden, müssen über einen Fehlerstrom-Schutzschalter abgesichert sein. Um die Funktionsweise dieses Fehlerstrom-Schutzschalters zu gewährleisten, muss eine Verbindung zwischen dem Neutralleiter N´ (OP) und der Erde herge- stellt werden. Von Fronius empfohlener Schaltplan siehe Notstromklemme - PV Point (OP) Seite 163.
Seite 70 Den Leitungs-Schutzschalter und DC- Trenner ausschalten. Sicherstellen, dass sich der DC-Tren- ner in der Schalterstellung „Aus“ be- findet. Die 5 Schrauben der Abdeckung des Anschlussbereichs mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussbereichs vom Gerät nehmen.
Seite 71 Die optionale Kabelführung mit einem Stufenbohrer aufbohren. Zugentlastung in die Bohrung einset- zen und mit dem vom Hersteller ange- gebenen Drehmoment befestigen. Das Netzkabel von unten durch die Zugentlastung führen. Die OP-Anschlussklemme abziehen.
Seite 72 Von den Einzelleitern 12 mm abisolie- ren. Der Kabel-Querschnitt muss zwischen 1,5 mm und 10 mm betragen. Den Betätigungshebel der Anschussklem- me durch Anheben öffnen und den ab- isolierten Einzelleiter in den vorgese- henen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einras- ten schließen.
Seite 73 Den Schutzleiter und PEN-Leiter an der Erdungselektroden-Klemme mit ei- nem Schraubendreher (TX20) und ei- nem Drehmoment von 1,8 - 2 Nm be- festigen. Die OP-Anschlussklemme in den OP- Steckplatz stecken, bis diese einrastet. Die Überwurfmutter der Zugentlas- tung mit dem vom Hersteller angege- benen Drehmoment befestigen.
Seite 74: Datenkommunikations-Kabel Anschließen
Modbus“ im Menübereich „Kommunikation“ → „Modbus“ aktiviert wird, sind kei- ne Modbus Teilnehmer möglich. Daten senden und empfangen ist zum selben Zeitpunkt nicht möglich. Beispiel 1: Anzahl Anzahl Fronius Eingang Batterie Primärzähle Ohmpilot kundärzähler Beispiel 2: Anzahl Anzahl Fronius Eingang Batterie Primärzähle...
Seite 75: Datenkommunikations-Kabel Verlegen
Datenkommuni- WICHTIG! kations-Kabel Wenn Datenkommunikations-Kabel in den Wechselrichter eingeführt werden, fol- verlegen gende Punkte beachten: Je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Ka- bel die entsprechenden Blindstopfen aus dem Dichtungseinsatz entfernen und die Datenkommunikations-Kabel einsetzen. In freie Öffnungen am Dichtungseinsatz unbedingt die entsprechenden Blindstopfen einsetzen.
Seite 76 Datenkabel zuerst durch die Über- wurfmutter der Zugentlastung und da- nach durch die Gehäuseöffnung führen. Dichtungsring zwischen der Überwurf- mutter und der Gehäuseöffnung ein- setzen. Die Datenkabel in die Ka- belführung der Dichtung eindrücken. Danach die Dichtung bis zur Unterkan- te der Zugentlastung hineindrücken.
Seite 77: Batteriekommunikations-Kabel Anschließen
WICHTIG! Eine unsachgemäß montierte Schir- mung kann Störungen bei der Daten- kommunikation verursachen. Von Fronius empfohlener Verdrahtungsvorschlag siehe Seite 165. Abschlusswi- Die Anlage ist möglicherweise ohne Abschlusswiderstände funktionsfähig. Den- derstände noch wird auf Grund von Interferenzen die Verwendung von Abschlusswi- derständen gemäß...
Seite 78 OPTION 1 Modbus 1 Modbus 0 Manufacturer manual Manufacturer manual 0 0 1 Modbus 0 / 1 Modbus 0 / 1 (min. CAT 5) (min. CAT 5) OPTION 2 M0 / M1 Manufacturer manual Manufacturer manual 0 0 1 Modbus 0 / 1 Modbus 0 / 1 (min.
Seite 79: Wsd (Wired Shut Down) Installieren
WSD (Wired WICHTIG! Shut Down) in- Die Push-in Anschlussklemme WSD im stallieren Anschlussbereich des Wechselrichters wird ab Werk standardmäßig mit einer Überbrückung ausgeliefert. Bei der In- stallation einer Auslöseeinrichtung oder einer WSD-Kette muss die Überbrückung entfernt werden. Beim ersten Wechselrichter mit angeschlossener Auslöseeinrichtung in der WSD-Kette muss sich der WSD-Schalter auf Position 1 (Primärgerät) befinden.
Seite 80: Wechselrichter Schließen Und In Betrieb Nehmen
Wechselrichter schließen und in Betrieb nehmen Anschlussbe- HINWEIS! reich/ Gehäusedeckel Der Gehäusedeckel ist aus Sicherheitsgründen mit einer Verriegelung ausge- stattet, die ein Einschwenken des Gehäusedeckels am Wechselrichter nur bei des Wechselrich- ters schließen ausgeschaltetem DC-Trenner ermöglicht. ▶ und in Betrieb Gehäusedeckel nur bei ausgeschaltetem DC-Trenner am Wechselrichter nehmen einhängen und einschwenken.
Seite 81: Installation Mit Der App
Falls das Länder-Setup nachträglich geändert werden muss, wenden Sie sich an Ihren Installateur / Technischen Support. Installation mit Für die Installation wird die App „Fronius Solar.start“ benötigt. Abhängig von der App dem Endgerät, mit dem die Installation durchgeführt wird, ist die App auf der je- weiligen Plattform erhältlich.
Seite 82 Passwort: 12345678 eingeben und bestätigen. WICHTIG! Für die Passwort-Eingabe unter Windows 10 muss zuerst der Link „Verbin- dung stattdessen unter Verwendung eines Netzwerksicherheitsschlüssel“ ak- tiviert werden, um die Verbindung mit dem Passwort: 12345678 herstellen zu können. In der Adressleiste des Browsers die IP-Adresse 192.168.250.181 eingeben und bestätigen.
Seite 83: Wechselrichter Stromlos Schalten Und Wieder Einschalten
Wechselrichter stromlos schalten und wieder ein- schalten Wechselrichter Den Leitungs-Schutzschalter aus- stromlos schal- schalten. ten und wieder DC-Trenner auf Schalterstellung einschalten „Aus“ schalten. Für die Wiederinbetriebnahme des Wechselrichters die zuvor angeführten Arbeitsschritte in umgekehrter Rei- henfolge ausführen.
Seite 85: Einstellungen - Benutzeroberfläche Des Wechselrichters
Einstellungen - Benutzer- oberfläche des Wechselrichters...
Seite 87: Benutzereinstellungen
Benutzereinstellungen Benutzeranmel- Die Benutzeroberfläche des Wechselrichters im Browser aufrufen. dung Im Menübereich „Anmelden“ mit Benutzernamen und Passwort anmelden, oder im Menübereich „Benutzer“ die Schaltfläche „Benutzeranmeldung“ kli- cken und mit Benutzernamen und Passwort anmelden. WICHTIG! Abhängig von der Berechtigung des Benutzers können Einstellungen in den ein- zelnen Menübereichen getätigt werden.
Seite 88: Gerätekonfiguration
Für einen einwandfreien Betrieb mit weiteren Energie-Erzeugern ist es wichtig, dass der Fronius Smart Meter am Einspeisepunkt montiert ist. Der Wechselrich- ter und weitere Erzeuger müssen über den Fronius Smart Meter mit dem öffent- lichen Netz verbunden sein. Diese Einstellung hat auch Auswirkung auf das Verhalten des Wechselrichters in der Nacht.
Seite 89: Sicherheit
Funktionen und Notstrom I/Os Im Notstrom-Modus kann zwischen „Aus“ und „PV Point“ gewählt werden. WICHTIG! Bei der Konfiguration des Notstrom-Modus „PV Point“ müssen die Hinweise des Kapitels Sicherheit auf Seite beachtet werden. Notstrom-Nennspannung Bei aktiviertem Notstrom-Betrieb muss die Nennspannung des öffentlichen Net- zes ausgewählt werden.
Seite 90: Demand Response Modes (Drm)
Mode Beschreibung Information DRM Pin DRM7 Export P ≤ 75 % derzeit nicht unterstützt DRM 3/7 & * ≥ 0 % DRM8 Export P ≤ 100 % derzeit nicht unterstützt DRM 4/8 Die Prozentangaben beziehen sich immer auf die nominale Geräteleistung. WICHTIG! Wenn die Funktion Demand Response Mode (DRM) aktiviert und keine DRM- Steuerung angeschlossen ist, wechselt der Wechselrichter in den Standby-Be-...
Seite 91 Generell reicht für diesen Fall ein Fehlerstrom-Schutzschalter Typ A aus. In Ein- zelfällen und abhängig von den lokalen Gegebenheiten können jedoch Fehl- auslösungen des Fehlerstrom-Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius, unter Berücksichtigung der nationalen Bestimmungen einen für Frequenzumrichter geeigneten Fehlerstrom-Schutzschalter mit min- destens 100 mA Auslösestrom.
Seite 92 Parameter Wertebereich Beschreibung „Modus der Iso- Genau Die Isolationsüberwachung erfolgt mit lationsmes- höchster Genauigkeit und der gemessene sung“ Isolationswiderstand wird auf der Benut- zeroberfläche des Wechselrichters ange- zeigt. Schnell Die Isolationsüberwachung wird mit gerin- gerer Genauigkeit durchgeführt, wodurch sich die Dauer der Isolationsmessung verkürzt und der Isolationswert nicht auf der Benutzeroberfläche des Wechselrich- ters angezeigt wird.
Seite 93 Parameter Wertebereich Beschreibung „Externe Fre- Funktion ist deaktiviert quenz-Überwa- Für den Notstrom-Betrieb (Full Backup) in chung im Not- Italien muss die externe Frequenz-Über- strom“ wachung aktiviert werden. Vor dem Been- (nur für Italien) den des Notstrom-Betriebs wird die Netz- frequenz überprüft. Wenn die Netzfre- quenz im erlaubten Grenzbereich ist, wer- den die Lasten dem öffentlichen Netz zu- geschaltet.
Seite 94: Energiemanagement
(siehe Kapitel Komponenten auf Seite 88. Dadurch kann Energie aus dem Hausnetz über den Fronius GEN24 Plus Wechsel- richter in die Batterie geladen werden. Die Leistungsaufnahme des Fronius GEN24 Plus Wechselrichters kann durch die Angabe einer max. AC-Leistung (AC max.) eingeschränkt werden.
Seite 95: Beispiele - Zeitabhängige Batteriesteuerung
Für die Regeln der zeitabhängigen Batteriesteuerung können folgende Werte ausgewählt werden: „Max. Ladeleistung“ Die Batterie wird max. mit dem im Eingabefeld „Leistung“ eingestellten Wert geladen. „Min. Ladeleistung“ Die Batterie wird min. mit dem im Eingabefeld „Leistung“ eingestellten Wert geladen. „Max. Entladeleistung“ Die Batterie wird max.
Seite 96 Beispiel: Batteriesystem ohne Photovoltaik inkl. zweitem Erzeuger im Haus Leistungsaufnahme (AC) des Wechselrichters 1 500 W Zweiter Erzeuger im Hausnetz 2 000 W Eingestellter Zielwert am Einspeisepunkt Einspeisung in das öffentliche Netz Verbrauch im Haus 500 W 2000 W TARGET: 0W 1500 W 0 0 1 1500 W...
Seite 97: Erlaubte Batteriesteuerungs-Regeln
Beispiel: Batteriesystem inkl. zweitem Erzeuger im Haus (mit AC max. Limitie- rung) Leistung in die Batterie 2 000 W Leistungsaufnahme AC max. limitiert auf 1 000 W Leistungsaufnahme (AC) des Wechselrichters 1 000 W Zweiter Erzeuger im Hausnetz 2 000 W Eingestellter Zielwert am Einspeisepunkt Einspeisung in das öffentliche Netz 500 W...
Seite 98 Ladebereich vorgeben Es ist möglich, einen Ladebereich durch eine min. und max. Ladegrenze zu defi- nieren. In diesem Fall ist keine Entladung der Batterie möglich. Limit Min. charging Max. charging Limit discharge power power 500 W power 3800 W charging power Min.
Seite 99: Pv-Leistungsreduzierung
Priorität werden zuerst angesteuert und danach, falls noch überschüssige Ener- gie zur Verfügung steht, die weiteren. WICHTIG! Wenn sich ein Fronius Wattpilot im PV-System befindet, wird dieser als Verbrau- cher gesehen. Die Priorität für das Lastmanagement des Wattpilot im ist in der Fronius Solar.wattpilot-App zu konfigurieren.
Seite 100 Schwelle zuerst eingeschaltet, danach der mit der zweitniedrigsten usw. I/Os mit Steuerung durch die produzierte Leistung sind gegenüber Batterie und Fronius Ohmpilot immer in Vorteil. Das heißt ein I/O kann sich einschalten und dazu führen, dass die Batterie nicht mehr geladen wird oder der Fronius Ohmpi- lot nicht mehr angesteuert wird.
Seite 101: System
Die Schaltfläche „Speichern“ klicken. Update Alle verfügbaren Updates werden auf der Produktseite sowie in dem Bereich der „Download Suche“ unter www.fronius.com bereitgestellt. Firmware Aktualisierung Die Firmware-Datei in das „Datei hier ablegen“ Feld ziehen, oder über „Datei auswählen“ auswählen. Update wird gestartet.
Seite 102: Information
Information In diesem Menübereich werden alle Informationen zum System und die aktuellen Einstellungen angezeigt. Als PDF speichern Die Schaltfläche „Als PDF speichern“ klicken. Die Information mit dem „Häkchen“ neben der Information einzeln oder mit dem Häkchen „Alle auswählen“ auswählen. Dateinamen in das Eingabefeld eingeben und auf die Schaltfläche „Spei- chern“...
Seite 103: Support
Support-User aktivieren Die Schaltfläche „Support-User aktivieren“ klicken. Der Support-User ist aktiviert. WICHTIG! Der Support-User ermöglicht ausschließlich dem Fronius Technical Support über eine gesicherte Verbindung die Möglichkeit, Einstellungen am Wechselrichter vorzunehmen. Über die Schaltfläche „Support-User Zugang beenden“ wird der Zugang deaktiviert.
Seite 104: Kommunikation
Im Fall der Verwendung einer Firewall für ausgehende Verbindungen müssen die nachfolgenden Protokolle, Server-Adressen und Ports für die erfolgreiche Da- tenübertragung erlaubt sein: Tcp fronius-se-iot.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:443 Udp sera-gen24.fronius.com:1194 (213.33.117.120:1194) Tcp froniusseiot.blob.core.windows.net:443 Tcp provisioning.solarweb.com:443 Tcp cure-se.fronius.com:443 Bei Verwendung von FRITZ!Box-Produkten muss der Internetzugang unbegrenzt und uneingeschränkt konfiguriert sein.
Seite 105: Modbus
„Verbinden“ Schaltfläche klicken. Die Verbindung wird hergestellt. Access Point: Der Wechselrichter dient als Access Point. Ein PC oder Smart Device verbindet sich direkt mit dem Wechselrichter. Es ist keine Verbindung mit dem Internet möglich. In diesem Menübereich können „Netzwerk-Name (SSID)“ „Netz- werk-Schlüssel (PSK)“...
Seite 106: Fernsteuerung
„SunSpec Model Type“ Je nach SunSpec Model gibt es 2 verschiedene Einstellungen. float: SunSpec Inverter Model 111, 112, 113 bzw. 211, 212, 213. int + SF: SunSpec Inverter Model 101, 102, 103 bzw. 201, 202, 203. „Zähleradresse“ Der eingegebene Wert ist die dem Zähler zugewiesene Identifikationsnummer (Unit ID), zu finden auf der Benutzeroberfläche des Wechselrichters im Menü...
Seite 107: Fronius Solar Api
Schnittstelle ab Werk deaktiviert und sollte nicht aktiviert werden, wenn sie nicht für eine Anwendung eines Drittanbieters benötigt wird (z. B. EV-Ladegerät, Smart Home-Lösungen, ...). Für die Überwachung empfiehlt Fronius, stattdessen Fronius Solar.web zu ver- wenden, das einen sicheren Zugriff auf Wechselrichter-Status und Produktions- informationen bietet.
Seite 108: Sicherheits- Und Netzanforderungen
Die Einspeisebegrenzung berücksichtigt dabei den Eigenverbrauch im Haushalt, bevor die Leistung eines Wechselrichters reduziert wird: Ein individuelles Limit kann eingestellt werden. Ein Fronius Smart Meter kann an der Modbus Push-in Anschlussklemme des Datenkommunikations-Bereichs an den Anschlüssen M0/M1- / M0/M1+ für Modbus Daten angeschlossen werden.
Seite 109 Mit dem Wechselrichter wird die PV-Leistung, die nicht in das öffentliche Netz eingespeist werden darf, in die Batterie geladen und/oder vom Fronius Ohmpilot verwendet und geht somit nicht verloren. Die Einspeisebegrenzung wird nur aktiv, wenn die eingespeiste Leistung höher als die eingestellte Leistungsreduzierung ist.
Seite 110: Dynamische Leistungsregelung Mit Mehreren Wechselrichtern
Netzeinspeisepunkt befinden, können jedoch durch zusätzliche Einspeisung des Wechselrichters versorgt werden. Dynamische Beispiel 1: Fronius SnapINverter ≤ Fronius Symo GEN24 Leistungsrege- Es ist nur 1 Primärzähler für den Fronius Symo GEN24 Wechselrichter notwen- lung mit mehre- dig. ren Wechselrich- tern Die im Beispiel dargestellten Leistungswerte sind exemplarisch.
Seite 111 Berücksichtigung der Kriterien für dieses Beispiel möglich. WICHTIG! Mit 2 Primärzählern am Einspeisepunkt ohne Sekundärzähler, können Fronius SnapINverter und Fronius Symo GEN24 nicht als ein kombiniertes PV-System im Solar.web dargestellt werden. Es müssen 2 einzelne PV-Systeme im Solar.web angelegt werden.
Seite 112 WICHTIG! Um alle Daten des PV-Systems in der Solar.web gesamt erfassen zu können, darf in diesem PV-System nur der Fronius Symo GEN24 Wechselrichter angelegt wer- den. Die Daten des Fronius SnapINverters werden vom Sekundärzähler an den Fronius Symo GEN24 Wechselrichter übermittelt und somit im Solar.web darge- stellt.
Seite 113: I/O-Leistungsmanagement
0 0 1 0 0 1 0 0 1 Einstellungen auf der Benutzeroberfläche des Fronius Symo GEN24 Wechsel- richters: „Gerätekonfiguration“ „Komponenten“ Im Menübereich → den Primärzähler am Einspeisepunkt konfigurieren. Im Menübereich „Gerätekonfiguration“ → „Komponenten“ den Se- kundärzähler konfigurieren. Einstellungen in der Anlagenüberwachung des Fronius SnapINverters: Im Menübereich...
Seite 114: Anschluss-Schema - 4 Relais
Für den „Import“ bzw. „Export“ wird das Datenformat *.fpc unterstützt. Steuerungsprioritäten Zum Einstellen der Steuerungsprioritäten für den Rundsteuer-Signalempfänger, der Einspeisebegrenzung und die Steuerung über Modbus. 1 = höchste Priorität, 3 = niedrigste Priorität Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 4 Relais richters können gemäß...
Seite 115: Einstellungen I/O-Leistungsmanagement - 4 Relais
Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 4 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control IO control Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power...
Seite 116: Anschluss-Schema - 3 Relais
Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 3 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden.
Seite 117: Einstellungen I/O-Leistungsmanagement - 3 Relais
Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 3 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ)
Seite 118: Anschluss-Schema - 2 Relais
Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 2 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden.
Seite 119: Einstellungen I/O-Leistungsmanagement - 2 Relais
Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 2 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ)
Seite 120: Anschluss-Schema - 1 Relais
Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 1 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden.
Seite 121: Einstellungen I/O-Leistungsmanagement - 1 Relais
Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 1 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control None Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ) DNO Feedback...
Seite 122 f max Test zum Überprüfen der maximalen Netzfrequenz f min Test zum Überprüfen der minimalen Netzfrequenz f max alt Test zum Überprüfen einer alternativen maximalen Netzfre- quenz f min alt Test zum Überprüfen einer alternativen minimalen Netzfre- quenz U outer min Test zum Überprüfen der minimalen äußeren Spannungen U longT.
Seite 123: Optionen
Optionen...
Seite 125: Überspannungs-Schutzeinrichtung Spd
WARNUNG! Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Überspannungs-Schutzeinrichtung SPD darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der techni- schen Bestimmungen erfolgen. ▶ Sicherheitsvorschriften beachten. Lieferumfang Überspannungs-Schutzeinrichtung (Surge Protective Device - SPD) ist als Option erhältlich und kann nachträglich in den Wechselrichter eingebaut werden.
Seite 126: Wechselrichter Spannungsfrei Schalten
Print 4 Schrauben TX20 Schutzleiter 2-poliges Signalkabel PV- Kabel PV+ Kabel Beiblatt Wechselrichter Den Leitungs-Schutzschalter aus- spannungsfrei schalten. DC-Trenner in die Schalter- schalten stellung „Aus“ stellen. Verbindungen von den Solarmodul- Strängen (+/-) lösen. Die am Wechsel- richter angeschlossene Batterie aus- schalten.
Seite 127: Installation
Installation VORSICHT! Gefahr durch nicht ausreichend dimensionierten Schutzleiter. Schäden am Wechselrichter durch thermische Überlastung kann die Folge sein. ▶ Für Dimensionierung des Schutzleiters sind die nationalen Normen und Richtlinien zu beachten. Die 2 Schrauben an der Unterseite des Gehäusedeckels mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen.
Seite 128 Die DC Push-in Anschlussklemmen aus den Steckplätzen entfernen und von den Kabeln abschließen (nur bei bereits existierender Installation not- wendig). Die mitgelieferten PV+/PV- Kabel an den jeweiligen Anschlüssen an- schließen. WICHTIG! Beim Anschluss die Beschriftung der Kabel beachten. Die mitgelieferten Kabel an den jewei- ligen Anschlüssen am Print an- schließen.
Seite 129 Den Print in den Wechselrichter ein- setzen und mit den 4 mitgelieferten Schrauben (TX20) und einem Drehmo- ment von 1,0 ‑ 1,2 Nm befestigen. WICHTIG! max. Abhängig von nationalen Normen und Ø10mm Richtlinien kann ein größerer Quer- schnitt des Schutzleiters erforderlich 1,5 Nm sein.
Seite 130 Von den Einzelleitern 12 mm abisolie- ren und an den jeweils vorgesehenen Steckplatz der am Print befindlichen Anschlussklemme mit einem Drehmo- ment von 1,2 - 1,5 Nm befestigen. WICHTIG! Der Kabel-Querschnitt muss gemäß den Angaben für die jeweilige Leis- tungsklasse des Wechselrichters Zulässi- gewählt werden (siehe Kapitel ge Kabel für den elektrischen An-...
Seite 131 Die werksseitige installierte Überbrückung an der Push-in An- schlussklemme WSD entfernen. Signalkabel unter Berücksichtigung der Beschriftung an die Push-in An- schlussklemme WSD auf den Steckplätzen IN- und IN+ anschließen. Kontrollieren, ob sich der WSD-Switch auf Position 1 befindet, ggf. einstellen (Werkseinstellung: Position 1).
Seite 132: Wechselrichter In Betrieb Nehmen
Die Abdeckung auf den Anschlussbe- reich setzen. Die 5 Schrauben in der angegebenen Reihenfolge mit einem Schraubendreher (TX20) und einer 180°-Drehung nach rechts befestigen. Den Gehäusedeckel von oben am Wechselrichter einhängen. Den unteren Teil des Gehäusedeckels andrücken und die 2 Schrauben mit ei- nem Schraubendreher (TX20) und ei- ner 180°-Drehung nach rechts befesti- gen.
Seite 133 DC-Trenner in die Schalterstellung „Ein“ stellen. Den Leitungs-Schutz- schalter einschalten.
Seite 134: Dc Connector Kit Gen24
Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten im Leistungs- teil des Wechselrichters darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Be-...
Seite 135: Lieferumfang
WARNUNG! Gefahr durch Netzspannung und DC-Spannung von den Solarmodulen, die Licht ausgesetzt sind. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Sämtlichen Anschluss-, Wartungs- und Service-Tätigkeiten dürfen nur dann durchgeführt werden, wenn AC- und DC-Seite vom Wechselrichter span- nungsfrei sind. ▶...
Seite 136: Wechselrichter Spannungsfrei Schalten
Wechselrichter Den Leitungs-Schutzschalter aus- spannungsfrei schalten. DC-Trenner in die Schalter- schalten stellung „Aus“ stellen. Verbindungen von den Solarmodul- Strängen (+/-) lösen. Die am Wechsel- richter angeschlossene Batterie aus- schalten. Die Entladezeit (2 Minuten) der Kon- densatoren des Wechselrichter abwar- ten. Installation VORSICHT! Risiko durch nicht ausreichend dimensionierte DC-Kabel.
Seite 137 Die 5 Schrauben der Abdeckung des Anschlussbereiches mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussberei- ches vom Gerät nehmen. Den DC Connector GEN24 in den Wechselrichter einsetzen und mit den 2 mitgelieferten Schrauben (TX20) und einem Drehmoment von 1,0 ‑...
Seite 138 Die Verriegelung an der Rückseite der Anschlussklemme drücken und die DC-Anschlussklemmen abziehen. Von den Einzelleitern 18 - 20 mm ab- isolieren. Kabel-Querschnitt gemäß der Angaben Zulässige Kabel für den elektri- schen Anschluss ab Seite wählen. Die Verriegelung der Anschlussklem- me mit einem Schlitz-Schraubendre- her drücken.
Seite 139 Mit einem geeigneten Messgerät die Spannung und Polarität der DC-Verka- belung überprüfen. VORSICHT! Gefahr durch Verpolung an den An- schlussklemmen. Schwere Sachschäden am Wechsel- richter können die Folge sein. ▶ Spannung (max. 1000 V ) und Polarität der DC-Verkabelung mit einem geeigneten Messgerät prüfen.
Seite 140: Wechselrichter In Betrieb Nehmen
Den Gehäusedeckel von oben am Wechselrichter einhängen. Den unteren Teil des Gehäusedeckels andrücken und die 2 Schrauben mit ei- nem Schraubendreher (TX20) und ei- ner 180°-Drehung nach rechts befesti- gen. Wechselrichter Solarmodul-Stränge (+/-) verbinden. in Betrieb neh- Die am Wechselrichter angeschlossene Batterie einschalten.
Seite 141: Anhang
Anhang...
Seite 143: Pflege, Wartung Und Entsorgung
Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Der Anschlussbereich darf nur von lizenzierten Elektro-Installateuren geöff- net werden. ▶ Der separate Bereich der Leistungsteile darf nur durch Fronius-geschultes Servicepersonal geöffnet werden. ▶ Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor dem Wechselrichter spannungsfrei sind.
Seite 144: Entsorgung
Den Wechselrichter stromlos schalten und die Entladezeit (2 Minuten) der Kondensatoren sowie den Stillstand des Lüfters abwarten. Den DC-Trenner auf Schalterstellung „Aus“ schalten. Die Schrauben an der Unterseite des Gehäusedeckels mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen. Anschließend den Gehäusedeckel an der Unterseite vom Wechselrichter anheben und nach oben aushängen.
Seite 145 torisiertes Sammel- und Entsorgungssystem zurückzugeben. Eine fachgerechte Entsorgung des Altgeräts fördert eine nachhaltige Wiederverwertung von stoffli- chen Ressourcen. Ein Ignorieren kann zu potenziellen Auswirkungen auf die Ge- sundheit/Umwelt führen. Verpackungsmaterialien Getrennte Sammlung. Prüfen Sie die Vorschriften Ihrer Gemeinde. Verringern Sie das Volumen des Kartons.
Seite 146: Garantiebestimmungen
Garantiebestimmungen Fronius Werks- Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich: garantie www.fronius.com/solar/garantie Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrichter oder Speicher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com.
Seite 147: Statusmeldungen Und Behebung
Primärgerät) stellen. WARNUNG! Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Überspannungs-Schutzeinrichtung SPD darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der techni- schen Bestimmungen erfolgen. ▶ Sicherheitsvorschriften beachten.
Seite 148: Technische Daten
Technische Daten Fronius Symo DC-Eingangsdaten GEN24 3.0 / 3.0 MPP-Spannungsbereich 125 - 800 V Plus (bei Nennleistung) Max. Anschlussleistung (P PV max 4 500 Wp Gesamt 4 500 Wp PV 1 4 500 Wp PV 2 Max. verarbeitbare PV-Leistung Gesamt...
Seite 149 DC-Eingangsdaten Einstellbarer Bereich der kontinuierli- 30 - 300 mA chen Fehlerstromüberwachung Zyklische Wiederholung der Isolati- 24 h onswiderstandsprüfung (bei Ausliefe- rung) Einstellbarer Bereich für die zyklische Wiederholung der Isolationswider- standsprüfung DC-Eingangsdaten Batterie 531 V Max. Spannung Min. Spannung 160 V Max.
Seite 150 AC-Ausgangsdaten PV Point Nominale Netzspannung 1 ~ NPE 220 V / 230 V / 240 V Nominale Frequenz 53 / 63 Hz Umschaltzeit < 90 s 0 - 1 Leistungsfaktor cos phi Allgemeine Daten Max. Wirkungsgrad 98,1 % Europ. Wirkungsgrad (U 96,7 % mpp nom Europ.
Seite 151: Fronius Symo Gen24 4.0 / 4.0 Plus
(bei interner Versorgung) Leistung pro digitalen Ausgang 1 A bei >12,5 V - 24V (bei externer Versorgung) (max. 3 A insgesamt) Datalogger / Webserver integriert Fronius Symo DC-Eingangsdaten GEN24 4.0 / 4.0 MPP-Spannungsbereich 170 - 800 V Plus (bei Nennleistung) Max.
Seite 152 DC-Eingangsdaten Max. Wechselrichter-Rückspeisestrom zum PV-Feld 20 A PV 1 20 A PV 2 Anzahl der Eingänge - PV 1 Anzahl der Eingänge - PV 2 Max. Kapazität des PV-Generators ge- 800 nF gen Erde Grenzwert der Isolationswider- 100 kΩ standsprüfung zwischen PV-Genera- tor und Erde (bei Auslieferung) Einstellbarer Bereich der Isolationswi- 10 - 10 000 kΩ...
Seite 153 AC-Ein-/Ausgangsdaten Nominaler Ausgangsstrom (bei 230 V) 5,8 A 9,9 A / 4 ms Einschaltstrom Nominale Frequenz 50 / 60 Hz Anfangs-Kurschlusswechselstrom / Phase I “ Klirrfaktor < 3,5 % 0 - 1 (einstellbar) Leistungsfaktor cos phi 0,7 - 1 (empfohlen) Max.
Seite 154 (bei interner Versorgung) Leistung pro digitalen Ausgang 1 A bei >12,5 V - 24V (bei externer Versorgung) (max. 3 A insgesamt) Datalogger / Webserver integriert Fronius Symo DC-Eingangsdaten GEN24 5.0 / 5.0 MPP-Spannungsbereich 210 - 800 V Plus (bei Nennleistung) Max.
Seite 155 DC-Eingangsdaten Max. verarbeitbare PV-Leistung Gesamt 5 200 Wp PV 1 5 200 Wp PV 2 5 200 Wp Max. Eingangsspannung 1 000 V bei 1000 W/m² / -10°C im Leerlauf Einspeisung Startspannung im Netz- 80 V betrieb Max. Eingangsstrom PV 1 12,5 A PV 2 12,5 A...
Seite 156 DC-Eingangsdaten Batterie 531 V Max. Spannung Min. Spannung 160 V Max. Strom 12,5 A Max. Leistung 5 210 W DC-Eingänge AC-Ein-/Ausgangsdaten Nominale Ausgangsleistung (P 5 000 W Max. Ausgangsleistung 5 000 W Nenn-Scheinleistung 5 000 W Nominale Netzspannung 3 ~ NPE 220 V / 380 V 3 ~ NPE 230 V / 400 V Min.
Seite 157 Allgemeine Daten Europ. Wirkungsgrad (U 97 % mpp max Europ. Wirkungsgrad (U 96,2 % mpp min Eigenverbrauch bei Nacht < 10 W Kühlung geregelte Zwangsbelüftung Schutzart IP 66 Abmessungen H × B × T 530 × 474 × 165 mm Gewicht 16,5 kg Wechselrichter Topologie...
Seite 158: Wlan
Datenkommunikation Leistung gesamt für digitalen Ausgang 6 W bei 12 V (USB nicht belastet) (bei interner Versorgung) Leistung pro digitalen Ausgang 1 A bei >12,5 V - 24V (bei externer Versorgung) (max. 3 A insgesamt) Datalogger / Webserver integriert WLAN WLAN Frequenzbereich 2412 - 2462 MHz...
Seite 159: Erklärung Der Fußnoten
Erklärung der Angegebene Werte sind Standard-Werte; je nach Anforderung wird der Fußnoten Wechselrichter spezifisch auf das jeweilige Land abgestimmt. Je nach Länder-Setup oder gerätespezifischen Einstellungen (ind. = induktiv; cap. = kapazitiv). Maximaler Strom von einem defekten PV-Modul zu allen anderen PV-Mo- dulen.
Seite 160 Bemessungs-Betriebsstrom und Bemessungs-Ausschaltvermögen 900 V 12 A 48 A 1 000 V 24 A Anzahl der Pole...
Seite 161: Schaltpläne
Schaltpläne...
Seite 163: Notstromklemme - Pv Point (Op)
Notstromklemme - PV Point (OP) Schaltplan...
Seite 164: Notstromklemme - Pv Point (Op) Australien
Notstromklemme - PV Point (OP) Australien Schaltplan...
Seite 165: Fronius Symo Gen24 Und Byd Battery-Box Premium Hv
Fronius Symo GEN24 und BYD Battery-Box Pre- mium HV Schaltplan...
Seite 166: Fronius Symo Gen24 Mit 2 Parallelgeschalteten Byd Battery-Box Premium Hv
Fronius Symo GEN24 mit 2 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan...
Seite 167: Fronius Symo Gen24 Mit 3 Parallelgeschalteten Byd Battery-Box Premium Hv
Fronius Symo GEN24 mit 3 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan...
Seite 168: Fronius Symo Gen24 Und Lg Resu Flex
Fronius Symo GEN24 und LG RESU FLEX Schaltplan...
Seite 169: Verdrahtungsplan - Überspannungs-Schutzeinrichtung Spd
Verdrahtungsplan - Überspannungs-Schutzein- richtung SPD Schaltplan...
Seite 171: Abmessungen Des Wechselrichters
Abmessungen des Wechselrichters...
Seite 173: Fronius Symo Gen24 3 - 5 Kw
Fronius Symo GEN24 3 - 5 kW Fronius Symo GEN24 3-5 kW...
