Fronius Symo GEN24 3.0 Bedienungsanleitung Seite 147

8
9
10

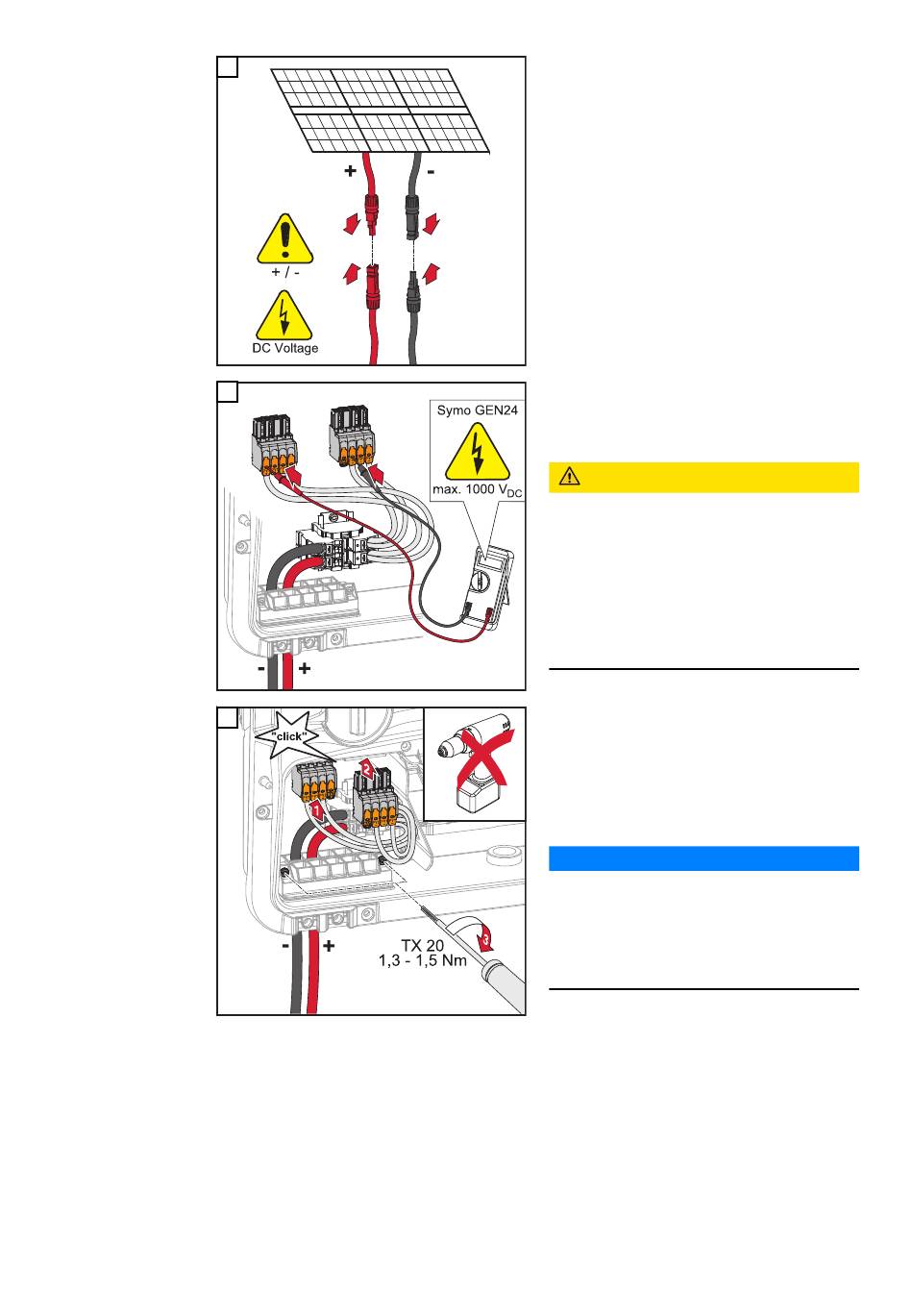

Solarmodul-Stränge (+/-) verbinden.
Mit einem geeigneten Messgerät die
Spannung und Polarität der DC-Verka-
belung überprüfen.
VORSICHT!
Gefahr durch Verpolung an den An-
schlussklemmen.
Schwere Sachschäden am Wechsel-
richter können die Folge sein.
▶
Spannung (max. 1000 V
Polarität der DC-Verkabelung mit
einem geeigneten Messgerät
prüfen.
Die DC-Anschlussklemmen in den je-
weiligen Steckplatz stecken, bis diese
einrasten. Die Schrauben der Zugent-
lastung mit einem Schraubendreher
(TX20) und einem Drehmoment von
1,3 - 1,5 Nm am Gehäuse befestigen.
HINWEIS!
Risiko durch Überdrehmoment an der
Zugentlastung.
Die Beschädigung der Zugentlastung
kann die Folge sein.
▶
Keinen Bohrschrauber verwenden.
) und
DC
147
