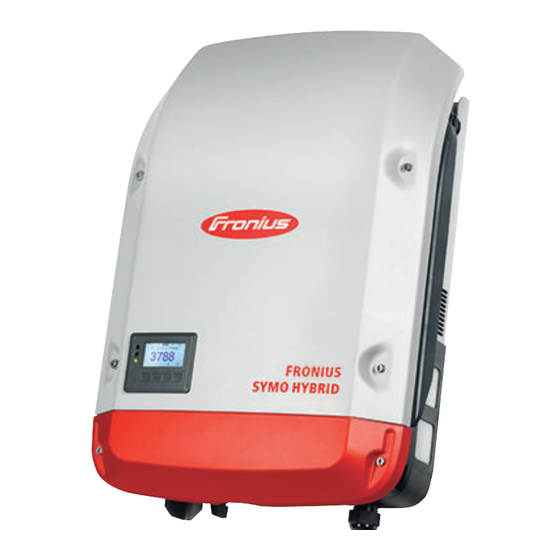

Inhaltszusammenfassung für Fronius Symo Hybrid-Serie
- Seite 1 Installation Instructions Fronius Symo Hybrid mit Batterie Installationsanleitung 42,0426,0201,DE 017-17052022...
-
Seite 3: Inhaltsverzeichnis
Batterie DC-Kabel am Wechselrichter anschließen Übersicht DC-Verkabelung Fronius Energy Package Modbus-Verkabelung am Wechselrichter anschließen Abschlusswiderstand Modbus-Verkabelung Beispiele Datenverkabelung BYD - Fronius Symo Hybrid - Fronius Smart Meter Wechselrichter an der Montagehalterung einhängen Wechselrichter an der Montagehalterung einhängen Erst-Inbetriebnahme Erst-Inbetriebnahme des Wechselrichters Notstromfunktion aktivieren Voraussetzungen für den Notstrombetrieb... -
Seite 4: Standort-Wahl Und Montagelage
Standort-Wahl und Montagelage Erklärung Si- GEFAHR! cherheitshinwei- Bezeichnet eine unmittelbar drohende Gefahr. ▶ Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Fol- WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. -
Seite 5: Bestimmungsgemäße Verwendung
Hinweis! Fronius übernimmt keine Kosten für Produktionsausfälle, Installateurs- kosten, etc., die auf Grund eines erkannten Lichtbogens und seinen Folgen ent- stehen können. Fronius übernimmt keine Haftung für Feuer und Brände, die trotz der integrierten Lichtbogen-Erkennung / Unterbrechung auftreten können (z.B. -
Seite 6: Standort-Wahl Des Wechselrichters
Solarmodul-Eigenschaften berücksichtigen. Bestimmungen des Energieversorgungs-Unternehmens für die Netzeinspeisung, den Notstrom-Betrieb und den Betrieb von Speichersystemen berücksichtigen. Der Fronius Symo Hybrid ist ein netzgekoppelter Wechselrichter mit Notstrom- funktion und kein Inselwechselrichter. Daher sind folgende Einschränkungen im Notstrombetrieb zu beachten: mindestens 1500 Betriebsstunden dürfen im Notstrombetrieb betrieben... - Seite 7 bei einer Höhenlage von: DCmax 0 bis 2000m = 1000 V 2000 bis 2500m = 900 V 2500 bis 3000m = 815 V 3000 bis 3400m = 750 V WICHTIG! Der Wechselrichter darf über einer Höhenlage von 3400 m nicht mehr montiert und betrieben werden. Den Wechselrichter nicht montieren: im Einzugsbereich von Ammoniak, ätzenden Dämpfen, Säuren oder Salzen...
-
Seite 8: Montagelage Des Wechselrichters
Max. Umgebungstemperaturen: -13 °F / +140 °F (-25 °C / +60 °C) relative Luftfeuchte: 0 - 100 % Die Luftstrom-Richtung innerhalb des Wechselrichters verläuft von rechts nach oben (Kaltluft-Zufuhr rechts, Warmluft-Abfuhr oben). Die Abluft kann eine Temperatur von 70° C erreichen. Bei Einbau des Wechselrichters in einen Schaltschrank oder einen ähnlichen, abgeschlossenen Raum durch Zwangsbelüftung für eine ausreichende Wärme- abfuhr sorgen... - Seite 9 Den Wechselrichter nicht mit den Anschlüssen nach oben an ei- ner senkrechten Wand oder Säule montieren. Den Wechselrichter nicht überhängend mit den Anschlüssen nach oben montieren. Den Wechselrichter nicht überhängend mit den Anschlüssen nach unten montieren. Den Wechselrichter nicht an der Decke montieren.
-
Seite 10: Montagehalterung Des Wechselrichters Montieren
Montagehalterung des Wechselrichters montie- Sicherheit WARNUNG! Gefahr durch Restspannung von Kondensatoren. Ein elektrischer Schlag kann die Folge sein. ▶ Entladezeit der Kondensatoren abwarten. Die Entladezeit beträgt 5 Minuten. VORSICHT! Gefahr durch Verschmutzung oder Wasser an den Anschlussklemmen und Kon- takten des Anschlussbereiches des Wechselrichters. Beschädigung des Wechselrichters kann die Folge sein. -
Seite 11: Montagehalterung Nicht Verziehen Oder Deformieren
Montagehalte- Hinweis! Bei der Montage der Montagehalterung an der Wand oder an einer rung nicht ver- Säule darauf achten, dass die Montagehalterung nicht verzogen oder deformiert ziehen oder de- wird. formieren... -
Seite 12: Montagehalterung Auf Einer Wand Montieren
Montagehalte- Bei der Montage des Wechselrichters rung auf einem auf einem Mast oder Träger empfiehlt Mast oder Träger Fronius das Mast-Befestigungsset „Po- montieren le clamp“ (Bestell-Nr. SZ 2584.000) der Firma Rittal GmbH. Mit dem Set kann der Wechselrichter auf einem runden oder rechteckigen Masten mit folgendem Durchmesser montiert werden: Æ... -
Seite 14: Wechselrichter Am Öffentlichen Netz Anschließen (Ac-Seite)
Das Leistungsteil darf nur im spannungsfreien Zustand von der Montagehal- terung getrennt werden. ▶ Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters dürfen nur von Fronius-geschultem Servicepersonal durchgeführt werden. VORSICHT! Beschädigungsgefahr des Wechselrichters durch nicht ordnungsgemäß angezo- gene Anschlussklemmen. Nicht ordnungsgemäß angezogene Anschlussklemmen können thermische Schäden am Wechselrichter verursachen und in Folge zu Bränden führen. -
Seite 15: Ac Anschlussklemmen
AC Anschluss- Schutzleiter / Erdung klemmen L1-L3 Phasenleiter Neutralleiter max. Kabelquerschnitt pro Leiterkabel: 16 mm² min. Kabelquerschnitt pro Leiterkabel: entsprechend dem AC-seitig abgesi- cherten Wert aber mindestens 2,5 mm² Die AC Kabel können ohne Ader- Endhülsen in den AC Anschlussklem- men angeschlossen werden. -
Seite 16: Kabelquerschnitt Des Ac-Kabels
WICHTIG!Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abge- klemmt wurde und wieder anzuschließen ist. Kabelquer- Bei serienmäßiger metrischer Verschraubung M32 mit Reduzierungsstück: schnitt des AC- Kabeldurchmesser von 7 - 15 mm Kabels Bei metrischen Verschraubung M32 (Reduzierungsstück entfernt): Kabeldurchmesser von 11 - 21 mm (bei einem Kabeldurchmesser von unter 11 mm verringert sich die Zugentlas- tungs-Kraft von 100 N auf max. -
Seite 17: Verlegung Der Ac-Kabel
Hinweis! Die seitlich unter den An- schlussklemmen aufgedruckten Dreh- moment-Angaben beachten! Verlegung der Hinweis! AC-Kabel Beim Anschließen der AC-Kabel an den AC-Klemmen mit den AC-Kabeln Schlaufen bilden! Beim Fixieren der AC-Kabel mittels metrischer Verschraubung darauf ach- ten, dass die Schlaufen nicht über den Anschlussbereich hinausstehen. Der Wechselrichter lässt sich unter Umständen sonst nicht mehr schließen. -
Seite 18: Maximale Wechselstrom-Seitige Absicherung
Generell reicht für diesen Fall ein Fehlerstrom-Schutzschalter Typ A mit mindes- tens 100 mA Auslösestrom aus. In Einzelfällen und abhängig von den lokalen Ge- gebenheiten können jedoch Fehlauslösungen des Fehlerstrom-Schutzschalters Typ A auftreten.Aus diesem Grund empfiehlt Fronius einen für Frequenzumrich- ter geeigneten Fehlerstrom-Schutzschalter zu verwenden. -
Seite 19: Solarmodul-Stränge Am Wechselrichter Anschließen
Das Leistungsteil darf nur im spannungsfreien Zustand von der Montagehal- terung getrennt werden. ▶ Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters dürfen nur von Fronius-geschultem Servicepersonal durchgeführt werden. VORSICHT! Beschädigungsgefahr des Wechselrichters durch nicht ordnungsgemäß angezo- gene Anschlussklemmen. Nicht ordnungsgemäß angezogene Anschlussklemmen können thermische Schäden am Wechselrichter verursachen und in Folge zu Bränden führen. -
Seite 20: Allgemeines Über Solarmodule
Gewährleistungsansprüche erlöschen. Temperatur-Koeffizienten am Datenblatt der Solarmodule beachten. Exakte Werte für die Dimensionierung der Solarmodule liefern hierfür geeig- nete Berechnungsprogramme, wie beispielsweise der Fronius Solar.creator (creator.fronius.com). Hinweis! Vor Anschluss der Solarmodule überprüfen, ob der für die Solarmodule aus den Herstellerangaben ermittelte Spannungs-Wert mit der Realität überein- stimmt. -
Seite 21: Anschluss Von Aluminiumkabeln
Anschluss von Die DC-seitigen Anschlussklemmen sind zum Anschluss von eindrähtigen, run- Aluminiumka- den Aluminiumkabeln geeignet. Auf Grund der Reaktion von Aluminium mit Luft beln zu einer widerstandsfähigen, nicht leitenden Oxidschicht müssen beim An- schließen von Aluminiumkabeln folgende Punkte berücksichtigt werden: reduzierte Bemessungsströme für Aluminiumkabel die nachfolgend angeführten Anschlussbedingungen Hinweis! Bei der Verwendung von Aluminiumkabeln immer die Informationen des... -
Seite 22: Solarmodul-Stränge - Polarität Und Spannung Prüfen
Solarmodul- VORSICHT! Stränge - Pola- rität und Span- Gefahr möglicher Schäden am Wech- nung prüfen selrichter! Polarität und Spannung der Solarmo- dul-Stränge vor dem Anschließen überprüfen: die Spannung darf folgen- de Werte nicht überschreiten: ▶ bei der Installation auf einer Seehöhe zwischen 0 und 2000 m: 1000 V ▶... -
Seite 24: Verlegung Der Dc-Kabel
Verlegung der Werden DC-Kabel über die Welle des DC-Kabel DC-Hauptschalters oder quer über den DC-Hauptschalter Anschlussblock verlegt, könnten diese beim Ein- schwenken des Wechselrichters beschädigt werden oder der Wechsel- richter lässt sich nicht einschwenken. WICHTIG! DC-Kabel nicht über die Welle des DC-Hauptschalters und nicht quer über den DC-Hauptschalter Anschlussblock verlegen! Sollen überlange AC- oder DC-Kabel... -
Seite 25: Batterie Am Wechselrichter Anschließen
Batterie am Wechselrichter anschließen Batterie DC-Ka- Nur so viele Soll-Bruchstellen ausbrechen, wie Kabel vorhanden sind. bel am Wechsel- richter an- schließen... -
Seite 27: Übersicht Dc-Verkabelung Fronius Energy Package
WICHTIG! Der Betrieb des Wechselrichters mit einem freien ausgebrochenen belung am Optionskarten-Fach ist nicht zulässig. Wechselrichter Für diesen Fall ist bei Fronius eine entsprechende Blindabdeckung anschließen (42,0405,2020) als Option verfügbar. WICHTIG! Werden Datenkommunikations-Kabel in den Wechselrichter ein- geführt, folgende Punkte beachten: je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Ka-... -
Seite 28: Abschlusswiderstand Modbus-Verkabelung
Abschlusswider- Der Abschlusswiderstand muss je nach Aufstellvariante der einzelnen Geräte stand Modbus- eingestellt werden (siehe nachfolgende Grafik). Verkabelung... - Seite 29 120 Ω Data (Recommended cable: Li2YCY(TP) or CAT6a) *) Abschlusswiderstand R 120 Ohm liegt beim Fronius Smart Meter bei Zusätzlich muss zwischen Batterie und Wechselrichter eine DC-Verbindung und Erdungsverbindung hergestellt werden. Der Anschluss der einzelnen Leitungen wird in den vorhergehenden Kapiteln...
-
Seite 30: Beispiele Datenverkabelung Byd - Fronius Symo Hybrid - Fronius Smart Meter
Beispiele Daten- Verkabelung Variante 1: verkabelung BYD - Fronius BYD Battery-Box Symo Hybrid - Battery-Box Fronius Premium Fronius Smart RS485 Jack 1 2 3 4 5 6 7 8 Meter Fronius Fronius Symo Hybrid Smart Meter Verkabelung Variante 2: Battery-Box... -
Seite 31: Wechselrichter An Der Montagehalterung Einhängen
Wechselrichter an der Montagehalterung einhängen Wechselrichter WARNUNG! an der Montage- halterung Gefahr durch unzureichende Schutzleiter-Verbindung. einhängen Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Die Gehäuse-Schrauben stellen eine geeignete Schutzleiter-Verbindung für die Erdung des Gehäuses dar und dürfen keinesfalls durch andere Schrau- ben ohne zuverlässige Schutzleiter-Verbindung ersetzt werden! Die seitlichen Bereiche des Gehäusedeckels sind so ausgelegt, dass diese als Hal- te- und Tragegriffe fungieren. -
Seite 33: Erst-Inbetriebnahme
Erst-Inbetriebnahme Erst-Inbetrieb- WARNUNG! nahme des Wechselrichters Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende Personen- und Sachschäden verursachen. Die Inbetriebnahme des Hybrid-Systems darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen. Vor der Installation und Inbetriebnahme die Installationsanleitung und Bedienungsanleitung lesen. Bei der erstmaligen Inbetriebnahme des Wechselrichters müssen verschiedene Setup-Einstellungen ausgewählt werden. - Seite 34 * Beispiele Ländersetups Die verfügbaren Ländersetups können sich bei einem Software-Update ändern. Deshalb kann es sein, dass die nachfolgende Liste nicht genau mit der Anzeige am Wechselrichter übereinstimmt. 50Hz International 50 Hz DE1P Deutschland (≤ 4,6 kVA) Great Britain 60Hz International 60 Hz - cosPhi(P) 0,95 Ελλάδα...
-
Seite 35: Notstromfunktion Aktivieren
Voraussetzungen erfüllt sein: strombetrieb Richtige Verkabelung des Notstromsystems in der Elektroinstallation (siehe Dokument „Fronius Energy Package - Beispiele Notstrom-Umschaltung“) Der Zähler (Fronius Smart Meter) muss im Einspeisepunkt montiert und kon- figuriert werden Aktuelle Firmware am Wechselrichter - falls erforderlich, Firmware-Update durchführen Alternatives (Notstrom)-Setup im CONFIG Menü... -
Seite 36: Alternatives (Notstrom)-Setup Wählen
Taste ‘Enter’ drücken Fronius Ohmpi- Der Fronius Ohmpilot ist nicht für den Notstrombetrieb geeignet. lot und Not- Wenn ein Fronius Ohmpilot vorhanden ist diesen außerhalb des Notstromzweiges strombetrieb installieren WICHTIG! Im Notstromfall kann der Ohmpilot aus regelungstechnischen nicht betrieben werden. Dies kann bei einem Stromausfall zu einem Ausfall der Not- stromversorgung führen. -
Seite 37: Fronius Anlagenüberwachung Installieren - Übersicht
WICHTIG! Die Installation der Fronius Anlagenüberwachung setzt Kenntnisse aus der Netzwerk-Technologie voraus. Erstinbetrieb- WICHTIG! Mit der Fronius Solar.start App kann die Erstinbetriebnahme der Fro- nahme nius Anlagenüberwachung wesentlich erleichtert werden. Die Fronius Solar.start App ist im jeweiligen App-Store verfügbar. - Seite 38 Installation mittels Solar.start App Installation mittels Web-Browser Fronius Solar.start App herunter- Endgerät mit dem WLAN Access laden Point verbinden Fronius Solar.start App ausführen SSID = FRONIUS_239.xxxxx (4-8 stellig) nach einem Netz mit dem Na- men „FRONIUS_239.xxxxx“ suchen Verbindung zu diesem Netz...
-
Seite 39: Informationen Zur Durchführung Des Solar Web Assistenten
Bedienungsanleitung „Fronius Energy Package - Dynamische Leistungsreduzie- rung) Nach der Durchführung des Solar Web Assistenten wird automatisch eine Vollla- dung der Fronius Solar Battery durchgeführt, um alle Komponenten zu kalibrie- ren. Anschließend beginnt das System automatisch mit dem eingestellten Be- triebsmodus. -
Seite 40: Hinweise Zur Wartung
Hinweise zur Wartung Wartung Hinweis! Bei horizontaler Montagelage und bei Montage im Außenbereich: sämtli- che Verschraubungen jährlich auf festen Sitz überprüfen! Wartungs- und Service-Tätigkeiten dürfen nur von Fronius-geschultem Service- personal durchgeführt werden. Reinigung Den Wechselrichter bei Bedarf mit einem feuchten Tuch abwischen.
