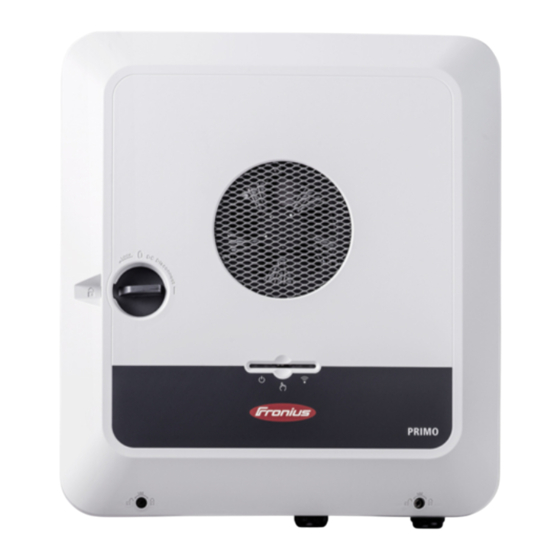

Fronius Symo GEN24 3.0 Plus Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Symo GEN24 3.0 Plus:
- Bedienungsanleitung (192 Seiten) ,
- Bedienungsanleitung (136 Seiten) ,
- Bedienungsanleitung (160 Seiten)
Verwandte Anleitungen für Fronius Symo GEN24 3.0 Plus
Inhaltszusammenfassung für Fronius Symo GEN24 3.0 Plus
- Seite 1 Operating Instructions Fronius Symo GEN24 3.0 / 3.0 Plus / 4.0 / 4.0 Plus 5.0 / 5.0 Plus Bedienungsanleitung 42,0426,0388,DE 017-01082022...
- Seite 3 Sicherheit Allgemeines Umgebungsbedingungen Qualifiziertes Personal Angaben zu Geräuschemissions-Werten EMV-Maßnahmen Notstrom Datensicherheit Urheberrecht Schutzerdung (PE) Allgemeine Informationen Fronius Symo GEN24 Gerätekonzept Funktionsübersicht Fronius UP Lieferumfang Bestimmungsgemäße Verwendung Thermisches Konzept Fronius Solar.web Verschiedene Betriebsmodi Betriebsmodi - Symbolerklärung Betriebsmodus - Wechselrichter mit Batterie...
- Seite 4 Notstromvariante - PV Point (OP) Allgemeines PV Point (OP) Erklärung - PV Point (OP) Installation Allgemeines Schnellverschluss-System Warnhinweise am Gerät Kompatibilität von Systemkomponenten Standort-Wahl und Montagelage Standort-Wahl des Wechselrichters Standort-Wahl von Fremdbatterien Symbolerklärung der Montagelage Montagehalterung montieren und Wechselrichter einhängen Auswahl des Befestigungsmaterials Beschaffenheit der Montagehalterung Montagehalterung nicht deformieren...
- Seite 5 Inbetriebnahme-Assistent Werkseinstellungen wiederherstellen Event Log Information Lizenzmanager Support Kommunikation Netzwerk Modbus Fronius Solar API Sicherheits- und Netzanforderungen Länder-Setup Einspeisebegrenzung Dynamische Leistungsregelung mit mehreren Wechselrichtern I/O-Leistungsmanagement Anschluss-Schema - 4 Relais Einstellungen I/O-Leistungsmanagement - 4 Relais Anschluss-Schema - 3 Relais Einstellungen I/O-Leistungsmanagement - 3 Relais...
- Seite 6 Notstromklemme - PV Point (OP) Schaltplan Fronius Symo GEN24 und BYD Battery-Box Premium HV Schaltplan Fronius Symo GEN24 mit 2 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan Fronius Symo GEN24 mit 3 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan Verdrahtungsplan - Überspannungs-Schutzeinrichtung SPD...
- Seite 7 Sicherheitsvorschriften Erklärung Si- WARNUNG! cherheitshinwei- Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. VORSICHT! Bezeichnet eine möglicherweise schädliche Situation. ▶ Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzun- gen sowie Sachschäden die Folge sein.
- Seite 8 Alle Sicherheits- und Gefahrenhinweise am Gerät in lesbarem Zustand halten, nicht beschädigen, nicht entfernen, nicht abdecken, überkleben oder übermalen. Das Gerät nur betreiben, wenn alle Schutzeinrichtungen voll funktionstüchtig sind. Falls die Schutzeinrichtungen nicht voll funktionstüchtig sind, besteht Ge- fahr für Leib und Leben des Bedieners oder Dritte, das Gerät und andere Sachwerte des Betreibers.
- Seite 9 öffentlichen Netzes kann eine Ersatzstromversorgung aufgebaut werden. Warnhinweis - Bei einer installierten automatischen Notstromversorgung, ist ein Notstromversorgung (https://www.fronius.com/en/search-page, Artikelnummer: 42,0409,0275) am elektrischen Verteiler anzubringen. Bei Wartungs- und Installationsarbeiten im Hausnetz ist sowohl eine netzseitige Trennung als auch eine Deaktivierung des Ersatzstrombetriebes durch das Öff- nen des integrierten DC-Trenners am Wechselrichter notwendig.
- Seite 10 WICHTIG! Sehr hohe Anlaufströme können zu einer kurzfristigen Verzerrung oder einem Einbruch der Ausgangsspannung führen. Der gleichzeitige Betrieb von elektroni- schen Geräte im selben Notstromnetz ist zu vermeiden. Schieflast Bei der Dimensionierung von dreiphasigen Notstrom-Netzen müssen die Gesamt- Ausgangsleistung und die Leistungen pro Phase des Wechselrichters berücksich- tigt werden.
- Seite 11 Allgemeine Informationen...
- Seite 13 Verkabelung, den Einstellungen und örtlichen Normen und Richtlinien. Funktionsüber- Funktion Symo GEN24 Symo GEN24 Plus sicht Notstromvariante - PV Point (OP) optional erhält- Batterieanbindung* lich** Notstromvariante - Full Backup Geeignete Batterien siehe Kapitel Geeignete Batterien. Die Funktionen sind optional über Fronius UP erhältlich (siehe Kapitel Fronius UP).
- Seite 14 Fronius UP Mit Fronius UP* kann der Wechselrichter vom autorisierten Fachbetrieb um op- tional erhältliche Funktionen (siehe Kapitel Funktionsübersicht) erweitert wer- den. Die Verfügbarkeit von Fronius UP ist in den jeweiligen Ländern unter- schiedlich. Weitere Informationen zu Fronius UP und der Verfügbarkeit siehe Installation guide: Fronius GEN24 &...
- Seite 15 Sicherstellen, dass die Umgebungsluft zu jeder Zeit ungehindert durch die Lüftungsschlitze des Wechselrichters strömen kann. Fronius So- Mit Fronius Solar.web bzw. Fronius Solar.web Premium kann die PV-Anlage vom lar.web Anlagenbesitzer sowie Installateur einfach überwacht und analysiert werden. Der Wechselrichter übermittelt bei entsprechender Konfiguration die Daten wie z. B.
- Seite 16 Übertragungsaussetzer können die Datenübertragung negativ beein- flussen. Fronius empfiehlt die Internet-Verbindung nach den Mindestan- forderungen vor Ort zu testen.
- Seite 17 Einspeiseregelung. Sekundärzähler erfasst die Lastkurve einzelner Verbraucher (z. B. Waschmaschie- ne, Lampen, Fernseher, Wärmepumpe, etc.) im Verbrauchszweig und stellt die Messdaten für das Energy Profiling im Fronius So- lar.web bereit. Verbraucher im System die im System angeschlossenen Verbraucher.
- Seite 18 Stromnetz versorgt die Verbraucher im System wenn nicht ausreichend Leis- tung von den PV-Modulen oder der Batterie zur Verfügung steht. Betriebsmodus - Um den Eigenverbrauch in Ihrem PV-System bestmöglich nützen zu können, Wechselrichter kann eine Batterie als Speicher verwendet werden. Die Batterie ist gleichstrom- mit Batterie seitig mit dem Wechselrichter gekoppelt.
- Seite 19 Betriebsmodus - Wechselrichter mit Batterie, AC- 0 0 1 gekoppelt an weiterem Wech- selrichter Betriebsmodus - Wechselrichter mit Batterie und 0 0 1 Ohmpilot Betriebsmodus - Im Hybrid PV-System dürfen Batterien nur an einem Wechselrichter mit Batte- Wechselrichter rieunterstützung angeschlossen werden. Batterien können nicht auf mehrere mit Batterie und Wechselrichter mit Batterieunterstützung aufgeteilt werden.
- Seite 20 0 0 1 Energiefluss- Beim Hybrid-Wechselrichter gibt es vier verschiedene Energiefluss-Richtungen: Richtung des Wechselrichters PV-Modul - Wechselrichter - Verbraucher/Netz PV-Modul - Wechselrichter - Batterie* Batterie - Wechselrichter - Verbraucher/Netz* Netz - Wechselrichter - Batterie* * Abhängig von den Einstellungen und den örtlichen Normen und Richtlinien. Betriebszu- Batteriesysteme unterscheiden verschiedene Betriebszustände.
- Seite 21 Betriebszustand Beschreibung Normalbetrieb Energie wird je nach Bedarf gespeichert oder ent- nommen. Min. State of charge Batterie hat den vom Hersteller vorgegebenen (SOC) erreicht oder den eingestellten minimalen SOC erreicht. Die Batterie kann nicht weiter entladen werden. Energiesparmodus Das System wurde in den Energiesparmodus ver- (Standby) setzt.
- Seite 22 Voraussetzungen in den Energiesparmodus. Der Wechselrichter wechselt in den Energiesparmodus wenn die Batterie leer ist und keine PV-Leistung zur Verfügung steht. Einzig die Kommunikation des Wech- selrichters mit dem Fronius Smart Meter und Fronius Solar.web wird aufrecht er- halten. Abschaltbedin- Wenn alle Abschaltbedingungen erfüllt sind, wechselt die Batterie innerhalb von...
- Seite 23 Anzeige des En- Während des Energiesparmodus: ergiesparmodus Betriebs-LED des Wechselrichter leuchtet orange (siehe Button-Funktionen und LED Statusanzeige auf Seite 79). Die Benutzeroberfläche des Wechselrichters ist erreichbar. Alle verfügbaren Daten werden gespeichert und an Solar.web gesendet. Die aktuellen Daten sind auf Solar.web sichtbar. Der Energiesparmodus wird auf der Benutzeroberfläche des Wechselrich- ters und im Solar.web durch ein „i“...
- Seite 24 Geeignete Batterien Allgemeines Fronius weist ausdrücklich darauf hin, dass es sich bei den Fremdbatterien nicht um Produkte von Fronius handelt. Fronius ist weder Hersteller, Inverkehrbringer oder Händler dieser Batterien. Fronius übernimmt für diese Batterien keinerlei Haftungen, Service oder Garantien. Bei veralteten Firmware/Software-Ständen kann es zu Inkompatibilitäten zwi- schen Wechselrichter und Batterie kommen.
- Seite 25 WICHTIG! Für den sichergestellten Betrieb mit einer BYD Battery-Box Premium, muss die nachstehende Einschaltreihenfolge für das System immer eingehalten werden. Die Batterie einschalten. DC-Trenner in die Schalterstellung „Ein“ stellen. Den Leitungs-Schutz- schalter einschalten.
- Seite 26 Manueller Systemstart Voraussetzung Es ist keine Energie von den PV-Modulen sowie aus dem öffentlichen Netz verfügbar. Ist ein Notstrom-Betrieb bzw. Batteriebetrieb nicht möglich (z. B. Tief- entladeschutz der Batterie), schalten sich Wechselrichter und Batterie ab. Benachrichti- Statusmeldungen über den inaktiven Zustand der Batterie werden auf der Be- gung bei Sys- nutzeroberfläche des Wechselrichters angezeigt oder über Solar.web via SMS temabschaltung...
- Seite 27 Personen- und Geräteschutz Zentraler NA- Der Wechselrichter bietet die Möglichkeit, die integrierten AC-Relais als Kuppel- Schutz schalter in Verbindung mit einem zentralen NA-Schutz zu verwenden (gemäß VDE-AR-N 4105:2018:11 §6.4.1). Dazu ist die zentrale Auslöseeinrichtung (Schalter) wie im Kapitel "WSD (Wired Shut Down)" beschrieben in die WSD-Ket- te zu integrieren.
- Seite 28 Bedienelemente und Anschlüsse Anschlussbe- reich 2 x 4-polige DC Push-in Anschlussklemme Push-in Anschlussklemme WSD (Wired Shut Down) Push-in Anschlussklemmen Datenkommunikations-Bereich (Modbus, digi- tale Ein- und Ausgänge) 3-polige Push-in Anschlussklemme für PV Point (OP) 5-polige AC Push-in Anschlussklemme Kabeldurchführung/Zugentlastung AC 6-polige Erdungselektroden-Klemme Kabeldurchführung/Zugentlastung Datenkommunikations-Bereich...
- Seite 29 Abtrennung Anschlussbereich (10) 10 x DC-Kabeldurchführung (11) Optionale Kabeldurchführung (M16) (12) Optionale Kabeldurchführung (M16 - M20) (13) Optionale Kabeldurchführung (M16 - M32) (14) Optionale Kabeldurchführung (M16 - M25) Abtrennung des Durch die Abtrennung des Anschlussbereichs werden die hochspannungsführen- Anschlussbe- den Leiter (DC und AC) von den Signalleitungen getrennt. Zum besseren Errei- reichs chen des Anschlussbereichs, kann die Abtrennung für die Anschlusstätigkeit ent- nommen werden und muss wieder eingesetzt werden.
- Seite 30 DC-Trennschal- Der DC-Trennschalter verfügt über 3 Schalterstellungen: Versperrt/Aus (Drehung nach links) WICHTIG! In den Schalterstellungen (1) und (3) kann der Wechselrichter gegen Ein-/ Ausschalten mit einem handelsübli- chen Vorhängeschloss gesichert wer- den. Hierfür sind die nationalen Bestim- mungen zu berücksichtigen. Datenkommuni- kations-Bereich Modbus Anschlussklemme...
- Seite 31 Modbus 0 (MB0) Switch Schaltet den Abschlusswiderstand für Modbus 0 (MB0) ein/aus. Position 1: Abschlusswiderstand ein (Werkseinstellung) Position 0: Abschlusswiderstand aus Modbus 1 (MB1) Switch Schaltet den Abschlusswiderstand für Modbus 1 (MB1) ein/aus. Position 1: Abschlusswiderstand ein (Werkseinstellung) Position 0: Abschlusswiderstand aus Zur Bedienung des Wechselrichters.
- Seite 32 VORSICHT! Gefahr durch Verpolung an den Anschlussklemmen durch unsachgemäßen An- schluss von externen Netzteilen. Schwere Sachschäden am Wechselrichter können die Folge sein. ▶ Polarität des externen Netzteils vor dem Anschließen mit einem geeigneten Messgerät prüfen. ▶ Die Kabel an den Ausgängen V+/GND polrichtig anschließen. WICHTIG! Bei Überschreitung der Gesamtleistung (6 W) schaltet der Wechselrichter die gesamte externe Spannungsversorgung ab.
- Seite 33 Notstromvariante - PV Point (OP)
- Seite 35 Allgemeines PV Point (OP) WICHTIG! Bei Verfügbarkeit von mehreren Notstromvarianten ist zu beachten, dass nur ei- ne Notstromvariante installiert und konfiguriert werden darf. Mit dem PV Point können an der Op- portunity Power (OP) Anschlussklem- me bei Ausfall des öffentlichen Netzes einphasig elektrische Geräte bis zu ei- ner maximalen Leistung von 3 kW ver- sorgt werden, wenn dazu genügend...
- Seite 37 Installation...
- Seite 39 Allgemeines Schnellver- Zur Montage des Anschlussbereichs- schluss-System Deckels sowie des Frontdeckels wird ein Schnellverschluss-System (3) ein- gesetzt. Das Öffnen und Schließen des Systems wird mit einer halben Umdre- hung (180°) der Schraube mit Verlier- sicherung (1) in die Schnellverschluss- feder (2) realisiert. Das System ist Drehmoment un- abhängig.
- Seite 40 Beispiel: Wert am Leistungsschild = 3207 32 - 11 = 21 → Produktionsjahr 2021 07 = Kalenderwoche 07 Symbole am Leistungsschild: CE-Kennzeichnung - bestätigt das Einhalten der zutreffenden EU- Richtlinien und Verordnungen. UKCA-Kennzeichnung - bestätigt das Einhalten der zutreffenden Richtlinien und Verordnungen des Vereinigten Königreichs. WEEE-Kennzeichnung - Elektro- und Elektronik-Altgeräte müssen gemäß...
- Seite 41 VORSICHT! Risiko durch nicht und/oder eingeschränkt kompatible Komponenten in der PV- Anlage. Nicht kompatibel Komponenten können den Betrieb und/oder Funktionsweise der PV-Anlage einschränken und/oder negativ beeinflussen. ▶ Nur vom Hersteller empfohlene Komponenten in der PV-Anlage installieren. ▶ Vor der Installation die Kompatibilität von nicht ausdrücklich empfohlen Komponenten mit dem Hersteller abklären.
- Seite 42 Detaillierte Informationen zu den -25°C - +60°C Abmessungen des Wechselrichter 0 - 100% siehe Kapitel Fronius Symo GEN24 3-5 kW auf Seite 161. Bei Montage des Wechselrichters an Außenwänden von Viehställen, ist vom Wechselrichter zu Lüftungs- und Gebäudeöffnungen ein Mindestabstand von 2 m in allen Richtungen einzuhalten.
- Seite 43 Um die Erwärmung des Wechselrichters so gering wie möglich zu halten, den Wechselrichter keiner direkten Sonneneinstrah- lung aussetzen. Den Wechselrichter an einer geschützten Positi- on montieren, z. B. unterhalb der Solarmodule, oder unter ei- nem Dachvorsprung. WICHTIG! Der Wechselrichter darf über einer Seehöhe von 4000 m nicht mehr montiert und betrieben werden.
- Seite 44 Symbol- erklärung der Montagelage Der Wechselrichter ist für die senkrechte Montage an einer senkrechten Wand oder Säule geeignet. Der Wechselrichter ist für eine horizontale Montagelage geeig- net. Der Wechselrichter ist für die Montage auf einer schrägen Fläche geeignet. Den Wechselrichter nicht auf einer schrägen Fläche mit den Anschlüssen nach oben montieren.
- Seite 45 Den Wechselrichter nicht überhängend mit den Anschlüssen nach unten montieren. Den Wechselrichter nicht an der Decke montieren.
- Seite 46 Montagehalterung montieren und Wechselrichter einhängen Auswahl des Be- Je nach Untergrund entsprechende Befestigungsmaterialien verwenden, sowie festigungsmate- die Empfehlung der Schraubendimension für die Montagehalterung beachten. rials Der Monteur ist für die richtige Auswahl des Befestigungsmaterials selbst verant- wortlich. Beschaffenheit Die Montagehalterung (Symbolbild) der Montagehal- dient gleichzeitig als Schablone.
- Seite 47 Montagehalte- Bei der Montage des Wechselrichters rung auf einem auf einem Mast oder Träger empfiehlt Mast oder Träger Fronius das Befestigungsset „Pole montieren clamp“ (Bestell-Nr. SZ 2584.000) der Firma Rittal GmbH. Mit dem Set „Pole clamp“ werden fol- gende Maße abgedeckt: eckiger Mast oder Träger mit einer...
- Seite 48 Montagehalte- WICHTIG! rung auf Monta- Die Montagehalterung muss an min- geschienen mon- destens vier Punkten montiert werden. tieren Wechselrichter Seitlich am Wechselrichter befinden an der Montage- sich integrierte Haltegriffe, die das An- halterung heben/Einhängen erleichtern. einhängen Den Wechselrichter von oben in die Montagehalterung einhängen.
- Seite 49 Voraussetzungen für den Anschluss des Wechsel- richters Zulässige Kabel An den Anschlussklemmen des Wechselrichters können Kabel mit folgendem Aufbau angeschlossen werden: Kupfer: rund eindrähtig Kupfer: rund feindrähtig bis Leiterklasse 4 AC-Anschlüsse mit Push-in Anschlussklemme* Je nach tatsächlicher Geräteleistung, ausreichend hohe Kabel-Querschnitte wählen! Anzahl der Po- Feindrähtig mit Aderend‐...
- Seite 50 AWG 26 - 16 AWG 26 - 16 AWG 26 - 16 LAN-Anschlüsse Fronius empfiehlt mindestens CAT 5 STP (Shielded Twisted Pair) Kabel und eine maximale Distanz von 100 m (109 yd). Kabelquer- Bei serienmäßiger metrischer Verschraubung M32 mit Reduzierungsstück:...
- Seite 51 Typ A aus. In Einzelfällen und abhängig von den lo- kalen Gegebenheiten können jedoch Fehlauslösungen des Fehlerstrom- Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius, unter Berücksichtigung der nationalen Be- stimmungen einen für Frequenzum- richter geeigneten Fehlerstrom- Schutzschalter mit mindestens 100 mA Auslösestrom.
- Seite 52 Wechselrichter Pha- AC-Leis- maximale empfohlene tung Absicherung Absiche- rung Fronius Symo GEN24 4 kW 4000 W C 32 A C 13 A Fronius Symo GEN24 5 kW 5000 W C 32 A C 16 A...
- Seite 53 Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Be- dienungsanleitung lesen. ▶ Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen.
- Seite 54 Den Leitungs-Schutzschalter aus- schalten. Sicherstellen, dass sich der DC-Tren- ner in der Schalterstellung „Aus“ be- findet. Die 5 Schrauben der Abdeckung des Anschlussbereiches mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussberei- ches vom Gerät nehmen. Die Verriegelung an der Rückseite der Anschlussklemme drücken und die AC-Anschlussklemme abziehen.
- Seite 55 Von den Einzelleitern 12 mm abisolie- ren. Kabel-Querschnitt gemäß der Angaben Zulässige Kabel ab Seite wählen. Den Betätigungshebel der Anschluss- klemme durch Anheben öffnen und den abisolierten Einzelleiter in den vor- gesehenen Steckplatz bis zum An- schlag in die Anschlussklemme ste- cken.
- Seite 56 Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende Personen- und Sachschäden verursachen. Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. Vor der Installation und In- betriebnahme die Installationsanleitung und Bedienungsanleitung lesen.
- Seite 57 WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Netzspannung und DC-Spannung von den Solarmodulen, die Licht ausgesetzt sind. ▶ Sämtlichen Anschluss-/Wartungs- und Service-Tätigkeiten dürfen nur dann durchgeführt werden, wenn AC- und DC-Seite vom Wechselrichter span- nungsfrei sind. ▶ Der fixe Anschluss an das öffentliche Stromnetz darf nur von einem konzes- sionierten Elektroinstallateur hergestellt werden.
- Seite 58 PV Generator Einstellungen: PV 1: ON PV 2: OFF PV 1 + PV 2 (parallel geschaltet): ON WICHTIG! Das Aufteilen des Summenstroms ) durch Überbrücken von PV 1 dcmax auf PV 2 an der Anschlussklemme ist bis ≤ 37,5 A zulässig. Kombinierte Solarmodulstränge mit Summen- strom (I dcmax ) größer 12,5 A.
- Seite 59 Die DC-Kabel mit der Hand durch die DC-Durchführungen stoßen. WICHTIG! Die Kabel vor dem Abisolieren durch die DC-Durchführung stoßen, dadurch wird das Umbiegen/Abknicken von Ein- zeldrähten vermieden. PUSH...
- Seite 60 Kabel-Querschnitt gemäß der Angaben Zulässige Kabel ab Seite wählen. Von den Einzelleitern 12 mm abisolie- ren. Den Betätigungshebel der An- schlussklemme durch Anheben öffnen und den abisolierten Einzelleiter in den jeweils vorgesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einrasten schließen.
- Seite 61 Mit einem geeigneten Messgerät die Spannung und Polarität der DC-Verka- belung überprüfen. Beide DC-An- schlussklemmen aus den Steckplätzen entnehmen. VORSICHT! Gefahr durch Verpolung an den An- schlussklemmen. Schwere Sachschäden am Wechsel- richter können die Folge sein. ▶ Polarität der DC-Verkabelung mit einem geeigneten Messgerät prüfen.
- Seite 62 Batterie am Wechselrichter anschließen Sicherheit WARNUNG! Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende Personen- und Sachschäden verursachen. Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten bei Wechselrichter und Batterie darf nur vom jeweiligen Wechselrichter- oder Batterie Hersteller ge- schultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen.
- Seite 63 Die Batteriekabel mit der Hand durch die DC-Durchführungen stoßen. * Beim Anschluss einer Batterie von dem Hersteller BYD muss der Schutz- leiter der Batterie extern angeschlos- sen (z. B. Schaltschrank) werden. Der Mindestquerschnitt des Schutzleiters der Batterie ist zu beachten. WICHTIG! Die Kabel vor dem Abisolieren durch die DC-Durchführung stoßen, dadurch...
- Seite 64 Kabel-Querschnitt gemäß der Angaben Zulässige Kabel ab Seite wählen. Von den Einzelleitern 12 mm abisolie- ren. Den Betätigungshebel der An- schlussklemme durch Anheben öffnen und den abisolierten Einzelleiter in den jeweils vorgesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einrasten schließen.
- Seite 65 VORSICHT! Gefahr durch Überspannung bei Ver- wendung von anderen Steckplätzen an der Anschlussklemme. Beschädigung der Batterie und/oder der PV-Module durch Entladung kann die Folge sein. ▶ Nur die mit BAT gekennzeichneten Steckplätze für den Batteriean- schluss verwenden. VORSICHT! Gefahr durch Verpolung an den An- schlussklemmen.
- Seite 66 Die Schrauben der Kabelführung mit einem Schraubendreher (TX20) und ei- nem Drehmoment von 1,3 - 1,5 Nm am Gehäuse befestigen. HINWEIS! Keinen Bohrschrauber verwenden, sonst kann es zu einem Überdrehmo- ment kommen. Eine mögliche Folge eines Überdreh- moments ist z. B. die Beschädigung der Zugentlastung.
- Seite 67 Alle Lasten die über die OP-Anschlussklemme versorgt werden, müssen über einen Fehlerstrom-Schutzschalter abgesichert sein. Um die Funktionsweise dieses Fehlerstrom-Schutzschalters zu gewährleisten, muss eine Verbindung zwischen dem Neutralleiter N´ (OP) und der Erde herge- stellt werden. Von Fronius empfohlenen Schaltplan siehe Notstromklemme - PV Point (OP) Seite 153.
- Seite 68 Den Leitungs-Schutzschalter und DC- Trenner ausschalten. Sicherstellen, dass sich der DC-Tren- ner in der Schalterstellung „Aus“ be- findet. Die 5 Schrauben der Abdeckung des Anschlussbereiches mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussberei- ches vom Gerät nehmen.
- Seite 69 Die optionale Kabelführung mit einem Stufenbohrer aufbohren. Zugentlastung in die Bohrung einset- zen und mit dem vom Hersteller ange- gebenen Drehmoment befestigen. Das Netzkabel von unten durch die Zugentlastung durchführen. Die OP-Anschlussklemme abziehen.
- Seite 70 Von den Einzelleitern 12 mm abisolie- ren. Der Kabel-Querschnitt muss zwischen 1,5 mm und 10 mm betragen. Den Betätigungshebel der Anschussklem- me durch Anheben öffnen und den ab- isolierten Einzelleiter in den vorgese- henen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einras- ten schließen.
- Seite 71 Die OP-Anschlussklemme in den OP- Steckplatz stecken, bis diese einrastet. Die Überwurfmutter der Zugentlas- tung mit dem vom Hersteller angege- benen Drehmoment befestigen.
- Seite 72 Batterie 2 Teilnehmer. Wird die Funktion „Wechselrichter-Steuerung über Modbus“ im Menübereich „Kommunikation“ → „Modbus“ aktiviert, sind keine Modbus Teilnehmer möglich. Daten senden und empfangen ist zum selben Zeit- punkt nicht möglich. Beispiel 1: Anzahl Anzahl Fronius Eingang Batterie Primärzähle Ohmpilot kundärzähler Beispiel 2:...
- Seite 73 Datenkommuni- WICHTIG! kations-Kabel Werden Datenkommunikations-Kabel in den Wechselrichter eingeführt, folgende verlegen Punkte beachten: Je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Ka- bel die entsprechenden Blindstopfen aus dem Dichtungseinsatz entfernen und die Datenkommunikations-Kabel einsetzen. In freie Öffnungen am Dichtungseinsatz unbedingt die entsprechenden Blindstopfen einsetzen.
- Seite 74 Datenkabel zuerst durch die Über- wurfmutter der Zugentlastung und da- nach durch die Gehäuseöffnung führen. Dichtungsring zwischen der Überwurf- mutter und der Gehäuseöffnung ein- setzen. Die Datenkabel in die Ka- belführung der Dichtung eindrücken. Danach die Dichtung bis zur Unterkan- te der Zugentlastung hineindrücken.
- Seite 75 WICHTIG! Eine unsachgemäß montierte Schir- mung kann Störungen bei der Daten- kommunikation verursachen. Von Fronius empfohlener Verdrahtungsvorschlag siehe auf Seite 154. Abschlusswi- Die Anlage ist möglicherweise ohne Abschlusswiderstände funktionsfähig. Den- derstände noch wird auf Grund von Interferenzen die Verwendung von Abschlusswi- derständen gemäß...
- Seite 76 OPTION 1 Modbus 1 Modbus 0 Manufacturer manual Manufacturer manual 0 0 1 Modbus 0 / 1 Modbus 0 / 1 (min. CAT 5) (min. CAT 5) OPTION 2 M0 / M1 Manufacturer manual Manufacturer manual 0 0 1 Modbus 0 / 1 Modbus 0 / 1 (min.
- Seite 77 WSD (Wired WICHTIG! Shut Down) in- Die Push-in Anschlussklemme WSD im stallieren Anschlussbereich des Wechselrichters, wird ab Werk standardmäßig mit einer Überbrückung ausgeliefert. Bei der In- stallation von einer Auslöseeinrichtung oder einer WSD-Kette muss die Überbrückung entfernt werden. Beim ersten Wechselrichter mit angeschlossener Auslöseeinrichtung in der WSD-Kette, muss sich der WSD-Schalter auf Position 1 (Primärgerät) befinden.
- Seite 78 Wechselrichter schließen und in Betrieb nehmen Anschlussbe- HINWEIS! reich/ Gehäusedeckel Der Gehäusedeckel ist aus Sicherheitsgründen mit einer Verriegelung ausge- stattet, die ein Einschwenken des Gehäusedeckels am Wechselrichter nur bei des Wechselrich- ters schließen ausgeschaltetem DC-Trenner ermöglicht. ▶ und in Betrieb Gehäusedeckel nur bei ausgeschaltetem DC-Trenner am Wechselrichter nehmen einhängen und einschwenken.
- Seite 79 Über die Betriebs-LED wird nen und LED der Zustand des Wechselrich- Statusanzeige ters angezeigt. Bei Störungen sind die einzelnen Schritte in der Fronius Solar.start App durchzuführen. WLAN access point Der optische Sensor wird 3-6 sec. Quit Service Message durch Berühren mit einem Fin- ger betätigt.
- Seite 80 Der Wechselrichter führt eine Aktualisierung durch. blinken blau Installation mit Für die Installation wird die App „Fronius Solar.start“ benötigt. Abhängig von der App dem Endgerät mit dem die Installation durchgeführt wird, ist die App auf der je- weiligen Plattform erhältlich.
- Seite 81 Setup your PV system in a few minutes. Fronius Solar.start START INSTALLATION LOGIN Log in with your Fronius credentials (email adress & password) in order to get the most out of the PV System. Installing a new product does not require a Login.
- Seite 82 Der Netzwerk-Assistent und das Produkt-Setup können unabhängig voneinander durchgeführt werden. Für den Solar.web Installationsassistenten wird eine Netz- werk-Verbindung benötigt. Ethernet: 169.254.0.180 open access point Die Verbindung zum Wechselrichter (LAN1) mit einem Netzwerkkabel (CAT5 STP oder höher) herstellen. Den Access Point durch Berühren des Sensors 1x öffnen →...
- Seite 83 Wechselrichter stromlos schalten und wieder ein- schalten Wechselrichter Den Leitungs-Schutzschalter aus- stromlos schal- schalten. ten und wieder DC-Trenner auf Schalterstellung einschalten „Aus“ schalten. Für die Wiederinbetriebnahme des Wechselrichters, die zuvor angeführ- ten Arbeitsschritte in umgekehrter Reihenfolge ausführen.
- Seite 85 Einstellungen - Benutzer- oberfläche des Wechselrichters...
- Seite 87 Benutzereinstellungen Benutzeranmel- Die Benutzeroberfläche des Wechselrichters im Browser aufrufen. dung Im Menübereich „Anmelden“ mit Benutzernamen und Passwort anmelden, oder im Menübereich „Benutzer“ die Schaltfläche „Benutzeranmeldung“ kli- cken und mit Benutzernamen und Passwort anmelden. WICHTIG! Abhängig von der Berechtigung des Benutzers können Einstellungen in den ein- zelnen Menübereichen getätigt werden.
- Seite 88 Für einen einwandfreien Betrieb mit weiteren Energie-Erzeugern ist es wichtig, dass der Fronius Smart Meter am Einspeisepunkt montiert ist. Der Wechselrich- ter und weitere Erzeuger müssen über den Fronius Smart Meter mit dem öffent- lichen Netz verbunden sein. Diese Einstellung hat auch Auswirkung auf das Verhalten des Wechselrichters in der Nacht.
- Seite 89 Funktionen und Notstrom I/Os Bei dem Notstrom-Modus kann zwischen „Aus“ und „PV Point“ gewählt werden. WICHTIG! Bei der Konfiguration des Notstrom-Modus „PV Point“ müssen die Hinweise des Kapitels Sicherheit auf Seite beachtet werden. Notstrom-Nennspannung Bei aktiviertem Notstrom-Betrieb muss die Nennspannung des öffentlichen Net- zes ausgewählt werden.
- Seite 90 Mode Beschreibung Information DRM Pin DRM7 Export P ≤ 75 % derzeit nicht unterstützt DRM 3/7 & * ≥ 0 % DRM8 Export P ≤ 100 % derzeit nicht unterstützt DRM 4/8 Die Prozentangaben beziehen sich immer auf die nominale Geräteleistung. WICHTIG! Ist die Funktion Demand Response Mode (DRM) aktiviert und keine DRM-Steue- rung angeschlossen, wechselt der Wechselrichter in den Standby-Betrieb.
- Seite 91 Generell reicht für diesen Fall ein Fehlerstrom-Schutzschalter Typ A aus. In Ein- zelfällen und abhängig von den lokalen Gegebenheiten können jedoch Fehl- auslösungen des Fehlerstrom-Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius, unter Berücksichtigung der nationalen Bestimmungen einen für Frequenzumrichter geeigneten Fehlerstrom-Schutzschalter mit min- destens 100 mA Auslösestrom.
- Seite 92 Parameter Wertebereich Beschreibung „Schwellenwert 100000 ‑ Bei Unterschreitung dieses Schwellenwer- für die Isolati- 10000000 Ω tes wird auf der Benutzeroberfläche des onswarnung“ Wechselrichters die Statusmeldung 1083 angezeigt. „Notstrom“ Parameter Wertebereich Beschreibung „Notstrom- 220 ‑ 240 V Ist die nominale Phasenspannung, die im Nennspannung“...
- Seite 93 Komponenten auf Seite 88. Kapitel Dadurch kann Energie aus dem Hausnetz über den Fronius GEN24 Plus Wechsel- richter in die Batterie geladen werden. Die Leistungsaufnahme des Fronius GEN24 Plus Wechselrichters kann durch die Angabe einer max. AC-Leistung (AC max.) eingeschränkt werden. Maximal ist eine Leistungsaufnahme mit der AC- Nennleistung des Fronius GEN24 Plus Wechselrichters möglich.
- Seite 94 Für die Regeln der zeitabhängigen Batteriesteuerung können folgende Werte ausgewählt werden: „Max. Ladeleistung“ Die Batterie wird max. mit dem im Eingabefeld „Leistung“ eingestellten Wert geladen. „Min. Ladeleistung“ Die Batterie wird min. mit dem im Eingabefeld „Leistung“ eingestellten Wert geladen. „Max. Entladeleistung“ Die Batterie wird max.
- Seite 95 Beispiel: Batteriesystem ohne Photovoltaik inkl. zweitem Erzeuger im Haus Leistungsaufnahme (AC) des Wechselrichters 1500 W Zweiter Erzeuger im Hausnetz 2000 W Eingestellter Zielwert am Einspeisepunkt Einspeisung in das öffentliche Netz Verbrauch im Haus 500 W 2000 W TARGET: 0W 1500 W 0 0 1 1500 W 500 W...
- Seite 96 Beispiel: Batteriesystem inkl. zweitem Erzeuger im Haus (mit AC max. Limitie- rung) Leistung in die Batterie 2000 W Leistungsaufnahme AC max. limitiert auf 1000 W Leistungsaufnahme (AC) des Wechselrichters 1000 W Zweiter Erzeuger im Hausnetz 2000 W Eingestellter Zielwert am Einspeisepunkt Einspeisung in das öffentliche Netz 500 W Verbrauch im Haus...
- Seite 97 Ladebereich vorgeben Es ist möglich, einen Ladebereich durch eine min. und max. Ladegrenze zu defi- nieren. In diesem Fall ist keine Entladung der Batterie möglich. Limit Min. charging Max. charging Limit discharge power power 500 W power 3800 W charging power Min.
- Seite 98 Lastmanage- „Prioritäten“ ment Falls zusätzliche Komponenten (z. B. Batterie, Fronius Ohmpilot) im System vor- handen sind, können hier die Prioritäten eingestellt werden. Geräte mit höherer Priorität werden zuerst angesteuert und danach, falls noch überschüssige Ener- gie zur Verfügung steht, die Weiteren.
- Seite 99 I/Os mit Steuerung durch die produzierte Leistung sind gegenüber Batterie und Fronius Ohmpilot immer in Vorteil. Das heißt ein I/O kann sich einschalten und dazu führen, dass die Batterie nicht mehr geladen wird oder der Fronius Ohmpi- lot nicht mehr angesteuert wird.
- Seite 100 „Zeitzone Gebiet“ und „Zeitzone Ort“ eingeben bzw. auswählen. Die Schaltfläche „Speichern“ klicken. Update Alle verfügbaren Updates werden auf der Produktseite sowie in dem Bereich der „Download Suche“ unter www.fronius.com bereitgestellt. Firmware Aktualisierung Die Firmware-Datei in das „Datei hier ablegen“ Feld ziehen, oder über „Datei auswählen“ auswählen.
- Seite 101 Information In diesem Menübereich werden alle Informationen zum System und die aktuellen Einstellungen angezeigt. Als PDF speichern Die Schaltfläche „Als PDF speichern“ klicken. Die Information mit dem „Häkchen“ neben der Information einzeln oder mit dem Häkchen „Alle auswählen“ auswählen. Dateinamen in das Eingabefeld eingeben und auf die Schaltfläche „Spei- chern“...
- Seite 102 Die Schaltfläche „Support-User aktivieren“ klicken. Der Support User ist aktiviert. WICHTIG! Der Support-User ermöglicht ausschließlich dem Fronius Technical Support über eine gesicherte Verbindung die Möglichkeit Einstellungen am Wechselrichter vor- zunehmen. Über die Schaltfläche „Support-User Zugang beenden“ wird der Zu- gang deaktiviert.
- Seite 103 In Fall der Verwendung einer Firewall für ausgehende Verbindungen müssen die nachfolgenden Protokolle, Server-Adressen und Ports für die erfolgreiche Da- tenübertragung erlaubt sein: Tcp fronius-se-iot.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:443 Udp sera-gen24.fronius.com:1194 (213.33.117.120:1194) Tcp froniusseiot.blob.core.windows.net:443 Tcp provisioning.solarweb.com:443 Tcp cure-se.fronius.com:443 Bei Verwendung von FRITZ!Box-Produkten muss der Internetzugang unbegrenzt und uneingeschränkt konfiguriert sein.
- Seite 104 Schaltfläche „Verbinden“ klicken. Die Verbindung wird hergestellt. Accesspoint: Der Wechselrichter dient als Accesspoint. Ein PC oder Smart Device verbindet sich direkt mit dem Wechselrichter. Es ist keine Verbindung mit dem Internet möglich. In diesem Menübereich können „Netzwerk-Name (SSID)“ und „Netz- werk-Schlüssel (PSK)“...
- Seite 105 Schnittstelle ab Werk deaktiviert und sollte nicht aktiviert werden, wenn sie nicht für eine Anwendung eines Drittanbieters benötigt wird (z. B. EV-Ladegerät, Smart Home-Lösungen, ...). Für die Überwachung empfiehlt Fronius, stattdessen Fronius Solar.web zu ver- wenden, das einen sicheren Zugriff auf Wechselrichter-Status und Produktions- informationen bietet.
- Seite 106 Die Einspeisebegrenzung berücksichtigt dabei den Eigenverbrauch im Haushalt, bevor die Leistung eines Wechselrichters reduziert wird: Ein individuelles Limit kann eingestellt werden. Ein Fronius Smart Meter kann an der Modbus Push-in Anschlussklemme des Datenkommunikations-Bereichs an den Anschlüssen M0/M1- / M0/M1+ für Modbus Daten angeschlossen werden.
- Seite 107 Mit dem Wechselrichter wird die PV-Leistung, die nicht in das öffentliche Netz eingespeist werden darf, in die Batterie geladen und/oder vom Fronius Ohmpilot verwendet und geht somit nicht verloren. Die Einspeisebegrenzung wird nur aktiv, wenn die eingespeiste Leistung höher als die eingestellte Leistungsreduzierung ist.
- Seite 108 Netzeinspeisepunkt befinden, können jedoch durch zusätzliche Einspeisung des Wechselrichters versorgt werden. Dynamische Beispiel 1: Fronius SnapINverter ≤ Fronius Symo GEN24 Leistungsrege- Es ist nur 1 Primärzähler für den Fronius Symo GEN24 Wechselrichter notwen- lung mit mehre- dig. ren Wechselrich- tern Die im Beispiel dargestellten Leistungswerte sind exemplarisch.
- Seite 109 Berücksichtigung der Kriterien für dieses Beispiel möglich. WICHTIG! Mit 2 Primärzählern am Einspeisepunkt ohne Sekundärzähler, können Fronius SnapINverter und Fronius Symo GEN24 nicht als ein kombiniertes PV-System im Solar.web dargestellt werden. Es müssen 2 einzelne PV-Systeme im Solar.web angelegt werden.
- Seite 110 WICHTIG! Um alle Daten des PV-Systems in der Solar.web gesamt erfassen zu können, darf in diesem PV-System nur der Fronius Symo GEN24 Wechselrichter angelegt wer- den. Die Daten des Fronius SnapINverters werden vom Sekundärzähler an den Fronius Symo GEN24 Wechselrichter übermittelt und somit im Solar.web darge- stellt.
- Seite 111 0 0 1 0 0 1 0 0 1 Einstellungen auf der Benutzeroberfläche des Fronius Symo GEN24 Wechsel- richters: Im Menübereich „Gerätekonfiguration“ → „Komponenten“ den Primärzähler am Einspeisepunkt konfigurieren. Im Menübereich „Gerätekonfiguration“ → „Komponenten“ den Se- kundärzähler konfigurieren. Einstellungen in der Anlagenüberwachung des Fronius SnapINverters: Im Menübereich „Einstellungen“...
- Seite 112 Für den „Import“ bzw. „Export“ wird das Datenformat *.fpc unterstützt. Steuerungsprioritäten Zum Einstellen der Steuerungsprioritäten für den Rundsteuersignal Empfänger, der Einspeisebegrenzung und die Steuerung über Modbus. 1 = höchste Priorität, 3 = niedrigste Priorität Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 4 Relais richters können gemäß...
- Seite 113 Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 4 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control IO control Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power...
- Seite 114 Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 3 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden.
- Seite 115 Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 3 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ)
- Seite 116 Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 2 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden.
- Seite 117 Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 2 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ)
- Seite 118 Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 1 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden.
- Seite 119 Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 1 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control None Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ) DNO Feedback...
- Seite 120 f max Test zum Überprüfen der maximalen Netzfrequenz f min Test zum Überprüfen der minimalen Netzfrequenz f max alt Test zum Überprüfen einer alternativen maximalen Netzfre- quenz f min alt Test zum Überprüfen einer alternativen minimalen Netzfre- quenz U outer min Test zum Überprüfen der minimalen äußeren Spannungen U longT.
- Seite 121 Optionen...
- Seite 123 Seite 79). Auf der Benutzeroberfläche des Wechselrichters im Menübereich "System" → "Event Log" oder im Benutzermenü unter "Benachrich- tigungen" sowie im Fronius Solar.web wird der Fehlercode "1030 WSD Open" an- gezeigt. In diesem Fall muss der Wechselrichter von einem autorisierten Fachbe- trieb instand gesetzt werden.
- Seite 124 Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Überspannungs-Schutzeinrichtung SPD darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der techni- schen Bestimmungen erfolgen. ▶ Sicherheitsvorschriften beachten. Den Leitungs-Schutzschalter aus- schalten.
- Seite 125 Installation VORSICHT! Risiko durch nicht ausreichend dimensionierten Schutzleiter. Schäden am Wechselrichter durch thermische Überlastung kann die Folge sein. ▶ Für Dimensionierung des Schutzleiters sind die nationalen Normen und Richtlinien zu beachten. Die 2 Schrauben an der Unterseite des Gehäusedeckels mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen.
- Seite 126 Die DC Push-in Anschlussklemmen aus den Steckplätzen entfernen und von den Kabel abschließen (nur bei be- reits existierender Installation notwen- dig). Die mitgelieferten PV+/PV- Kabel an den jeweiligen Anschlüssen an- schließen. WICHTIG! Beim Anschluss die Beschriftung der Kabel beachten. Die mitgelieferten Kabel an den jewei- ligen Anschlüssen am Print an- schließen.
- Seite 127 Den Print in den Wechselrichter ein- setzen und mit den 4 mitgelieferten Schrauben (TX20) und einem Drehmo- ment von 1,0 ‑ 1,2 Nm befestigen. WICHTIG! max. Abhängig von nationalen Normen und Ø10mm Richtlinien kann ein größerer Quer- schnitt des Schutzleiters erforderlich 1,5 Nm sein.
- Seite 128 Von den Einzelleitern 12 mm abisolie- ren und an den jeweils vorgesehenen Steckplatz der am Print befindlichen Anschlussklemme mit einem Drehmo- ment von 1,2 - 1,5 Nm befestigen. WICHTIG! Der Kabel-Querschnitt muss gemäß den Angaben für die jeweilige Leis- tungsklasse des Wechselrichters Zulässi- gewählt werden (siehe Kapitel ge Kabel...
- Seite 129 Die werksseitige installierte Überbrückung an der Push-in An- schlussklemme WSD entfernen. Signalkabel unter Berücksichtigung der Beschriftung an die Push-in An- schlussklemme WSD auf den Steckplätzen IN- und IN+ anschließen. Kontrollieren ob sich der WSD-Switch auf Position 1 befindet, gegebenfalls einstellen (Werkseinstellung: Position...
- Seite 130 Die Abdeckung auf den Anschlussbe- reich setzen. Die 5 Schrauben in der angegebenen Reihenfolge mit einem Schraubendreher (TX20) und einer 180°-Drehung nach rechts befestigen. Den Gehäusedeckel von oben am Wechselrichter einhängen. Den unteren Teil des Gehäusedeckels andrücken und die 2 Schrauben mit ei- nem Schraubendreher (TX20) und ei- ner 180°-Drehung nach rechts befesti- gen.
- Seite 131 DC-Trenner in die Schalterstellung „Ein“ stellen. Den Leitungs-Schutz- schalter einschalten.
- Seite 133 Anhang...
- Seite 135 Ein elektrischer Schlag kann tödlich sein. ▶ Der Anschlussbereich darf nur von lizenzierten Elektro-Installateuren geöff- net werden. ▶ Der separate Bereich der Leistungsteile darf nur durch Fronius-geschultes Servicepersonal geöffnet werden. ▶ Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor dem Wechselrichter spannungsfrei sind.
- Seite 136 Den Wechselrichter stromlos Schalten und die Entladezeit (2 Minuten) der Kondensatoren sowie den Stillstand des Lüfters abwarten. Den DC-Trenner auf Schalterstellung „Aus“ schalten. Die Schrauben an der Unterseite des Gehäusedeckels mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen. Anschließend den Gehäusedeckel an der Unterseite vom Wechselrichter anheben und nach oben aushängen.
- Seite 137 kales, autorisiertes Sammel- und Entsorgungssystem zurückzugegeben. Eine fachgerechte Entsorgung des Altgeräts fördert eine nachhaltige Wiederverwer- tung von stofflichen Ressourcen. Ein Ignorieren kann zu potenziellen Auswirkun- gen auf die Gesundheit/Umwelt führen. Verpackungsmaterialien Getrennte Sammlung. Prüfen Sie die Vorschriften Ihrer Gemeinde. Verringern Sie das Volumen des Kartons.
- Seite 138 Garantiebestimmungen Fronius Werks- Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich: garantie www.fronius.com/solar/garantie Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrichter oder Speicher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com.
- Seite 139 Primärgerät) stellen. WARNUNG! Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Überspannungs-Schutzeinrichtung SPD darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der techni- schen Bestimmungen erfolgen. ▶ Sicherheitsvorschriften beachten.
- Seite 140 Technische Daten Fronius Symo DC-Eingangsdaten GEN24 3.0 / 3.0 MPP-Spannungsbereich 125 - 800 V Plus (bei Nennleistung) Max. Anschlussleistung (P PV max 4500 Wp Gesamt 4500 Wp PV 1 4500 Wp PV 2 Max. verarbeitbare PV-Leistung Gesamt 3150 Wp PV 1...
- Seite 141 Zyklische Wiederholung der Isolati- 24 h onswiderstandsprüfung (bei Ausliefe- rung) Einstellbarer Bereich für die zyklische Wiederholung der Isolationswider- standsprüfung DC-Eingangsdaten Batterie Max. Spannung 531 V / 700 V * * nur mit geeigneter Abschalteinrich- tung zwischen Wechselrichter und Batterie im Fehlerfall Min.
- Seite 142 0 - 1 Leistungsfaktor cos phi Allgemeine Daten Max. Wirkungsgrad 98,1 % Europ. Wirkungsgrad (U 96,7 % mpp nom Europ. Wirkungsgrad (U 96 % mpp max Europ. Wirkungsgrad (U 95,1 % mpp min Eigenverbrauch bei Nacht < 10 W Kühlung geregelte Zwangsbelüftung Schutzart IP 66...
- Seite 143 (bei interner Versorgung) Leistung pro digitalen Ausgang 1 A bei >12,5 V - 24V (bei externer Versorgung) (max. 3 A insgesamt) Datalogger / Webserver integriert Fronius Symo DC-Eingangsdaten GEN24 4.0 / 4.0 MPP-Spannungsbereich 170 - 800 V Plus (bei Nennleistung) Max.
- Seite 144 Grenzwert und Auslösezeit der konti- 300 / 300 mA / ms nuierlichen Fehlerstromüberwachung (bei Auslieferung) Einstellbarer Bereich der kontinuierli- 30 - 300 mA chen Fehlerstromüberwachung Zyklische Wiederholung der Isolati- 24 h onswiderstandsprüfung (bei Ausliefe- rung) Einstellbarer Bereich für die zyklische Wiederholung der Isolationswider- standsprüfung DC-Eingangsdaten Batterie...
- Seite 145 Nominaler Ausgangsstrom 13 A Nominale Netzspannung 1 ~ NPE 220 V / 230 V / 240 V Nominale Frequenz 53 / 63 Hz Umschaltzeit < 90 s 0 - 1 Leistungsfaktor cos phi Allgemeine Daten Max. Wirkungsgrad 98,2 % Europ. Wirkungsgrad (U 97 % mpp nom Europ.
- Seite 146 (bei interner Versorgung) Leistung pro digitalen Ausgang 1 A bei >12,5 V - 24V (bei externer Versorgung) (max. 3 A insgesamt) Datalogger / Webserver integriert Fronius Symo DC-Eingangsdaten GEN24 5.0 / 5.0 MPP-Spannungsbereich 210 - 800 V Plus (bei Nennleistung) Max.
- Seite 147 Einstellbarer Bereich der Isolationswi- 10 - 10000 kΩ derstandsprüfung zwischen PV-Gene- rator und Erde Grenzwert und Auslösezeit der plötz- 30 / 300 mA / ms lichen Fehlerstromüberwachung (bei 60 / 150 mA / ms Auslieferung) 90 / 40 mA / ms Grenzwert und Auslösezeit der konti- 300 / 300 mA / ms nuierlichen Fehlerstromüberwachung...
- Seite 148 Max. Ausgangs-Fehlerstrom pro Zeit- 7,5 A / 157 ms dauer AC-Ausgangsdaten PV Point Max. Ausgangsleistung 4133 W (für 5 s) Nominale Ausgangsleistung 3000 W Nominaler Ausgangsstrom 13 A Nominale Netzspannung 1 ~ NPE 220 V / 230 V / 240 V Nominale Frequenz 53 / 63 Hz Umschaltzeit...
- Seite 149 Ethernet (LAN) RJ 45, 10/100 MBit Wired Shutdown (WSD) max. 28 Geräte / WSD-Kette max. Abstand zwischen 2 Geräten = 100 m Modbus RTU SunSpec (2x) RS485 2-Draht low: min. 0 V - max. 1.8 V Spannungspegel digitale Eingänge high: min. 4,5 V - max. 28,8 V Eingangsströme digitale Eingänge je nach Eingangsspannung;...
- Seite 150 Maximaler Strom von einem defekten PV-Modul zu allen anderen PV-Mo- dulen. Vom Wechselrichter selbst zur PV-Seite des Wechselrichters beträgt er 0 A Sichergestellt durch den elektrischen Aufbau des Wechselrichters Für den Notstrom-Betrieb (PV Point) ohne Batterie, ist eine min. Span- nung von 150 V erforderlich.
- Seite 151 Schaltpläne...
- Seite 153 Notstromklemme - PV Point (OP) Schaltplan...
- Seite 154 Fronius Symo GEN24 und BYD Battery-Box Pre- mium HV Schaltplan...
- Seite 155 Fronius Symo GEN24 mit 2 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan...
- Seite 156 Fronius Symo GEN24 mit 3 parallelgeschalteten BYD Battery-Box Premium HV Schaltplan...
- Seite 157 Verdrahtungsplan - Überspannungs-Schutzein- richtung SPD Schaltplan...
- Seite 159 Abmessungen des Wechselrichters...
- Seite 161 Fronius Symo GEN24 3 - 5 kW Fronius Symo GEN24 3-5 kW...
