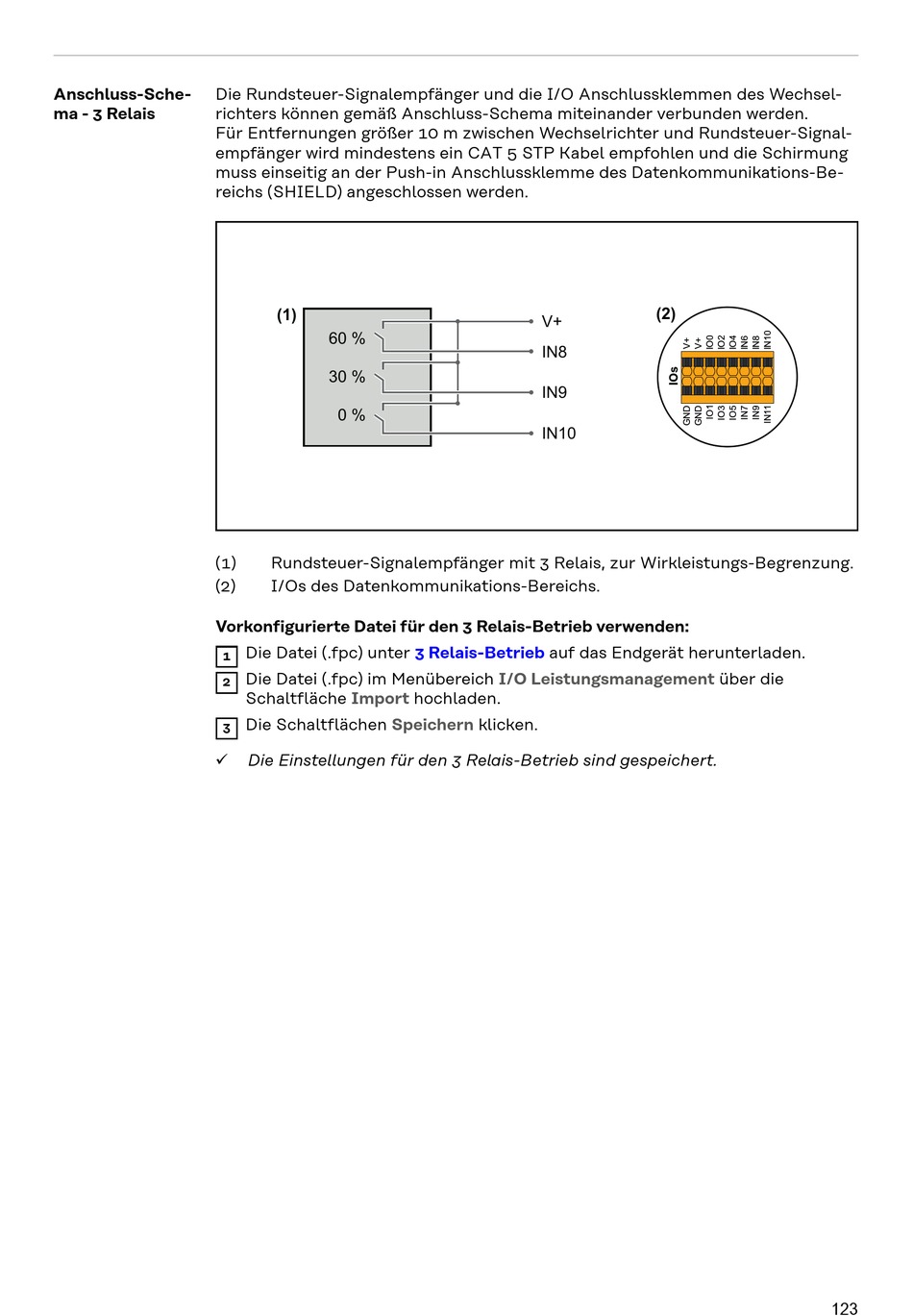

Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/O Anschlussklemmen des Wechsel-
ma - 3 Relais
richters können gemäß Anschluss-Schema miteinander verbunden werden.
Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal-
empfänger wird mindestens ein CAT 5 STP Kabel empfohlen und die Schirmung
muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Be-
reichs (SHIELD) angeschlossen werden.
(1)
(2)
Vorkonfigurierte Datei für den 3 Relais-Betrieb verwenden:
1
2
3
ü
(1)
60 %
30 %
0 %
Rundsteuer-Signalempfänger mit 3 Relais, zur Wirkleistungs-Begrenzung.
I/Os des Datenkommunikations-Bereichs.
Die Datei (.fpc) unter 3 Relais-Betrieb
Die Datei (.fpc) im Menübereich
Import
Schaltfläche hochladen.
Die Schaltflächen Speichern
Die Einstellungen für den 3 Relais-Betrieb sind gespeichert.
V+
IN8
IN9
IN10
auf das Endgerät herunterladen.
I/O Leistungsmanagement
klicken.
(2)
über die
