Fronius Symo GEN24 3.0 Bedienungsanleitung Seite 125

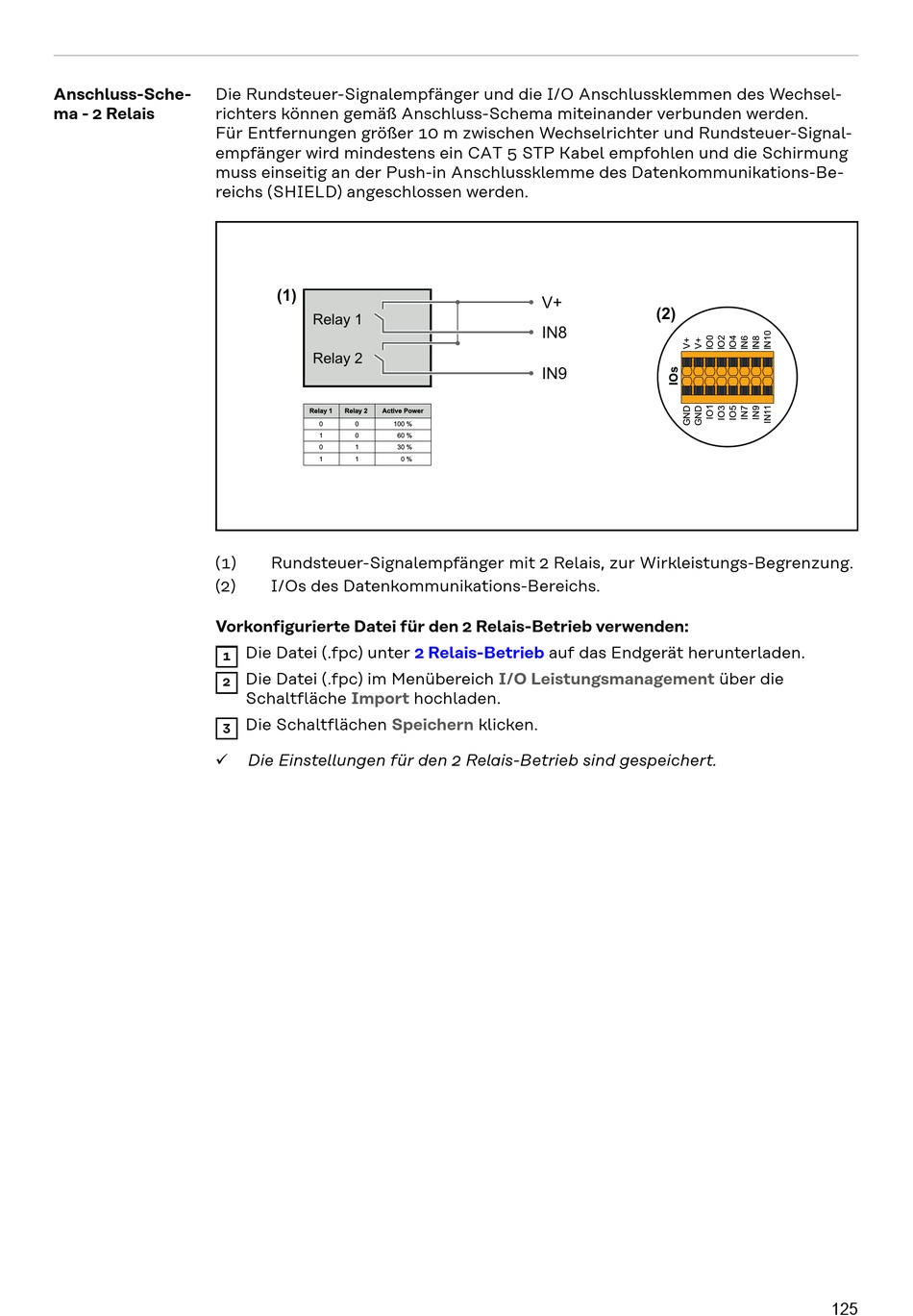

Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/O Anschlussklemmen des Wechsel-
ma - 2 Relais
richters können gemäß Anschluss-Schema miteinander verbunden werden.
Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal-
empfänger wird mindestens ein CAT 5 STP Kabel empfohlen und die Schirmung
muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Be-
reichs (SHIELD) angeschlossen werden.
(1)
(2)
Vorkonfigurierte Datei für den 2 Relais-Betrieb verwenden:
1
2
3
ü
(1)
Relay 1
Relay 2
Relay 1 Relay 2 Active Power
0 0 100 %
1 0 60 %
0 1 30 %
1 1 0 %
Rundsteuer-Signalempfänger mit 2 Relais, zur Wirkleistungs-Begrenzung.
I/Os des Datenkommunikations-Bereichs.
Die Datei (.fpc) unter 2 Relais-Betrieb
Die Datei (.fpc) im Menübereich
Import
Schaltfläche hochladen.
Die Schaltflächen Speichern
Die Einstellungen für den 2 Relais-Betrieb sind gespeichert.
V+
IN8
IN9
auf das Endgerät herunterladen.
I/O Leistungsmanagement
klicken.
(2)
über die
125
