Bauformen
Allgemeines
Bestellangaben

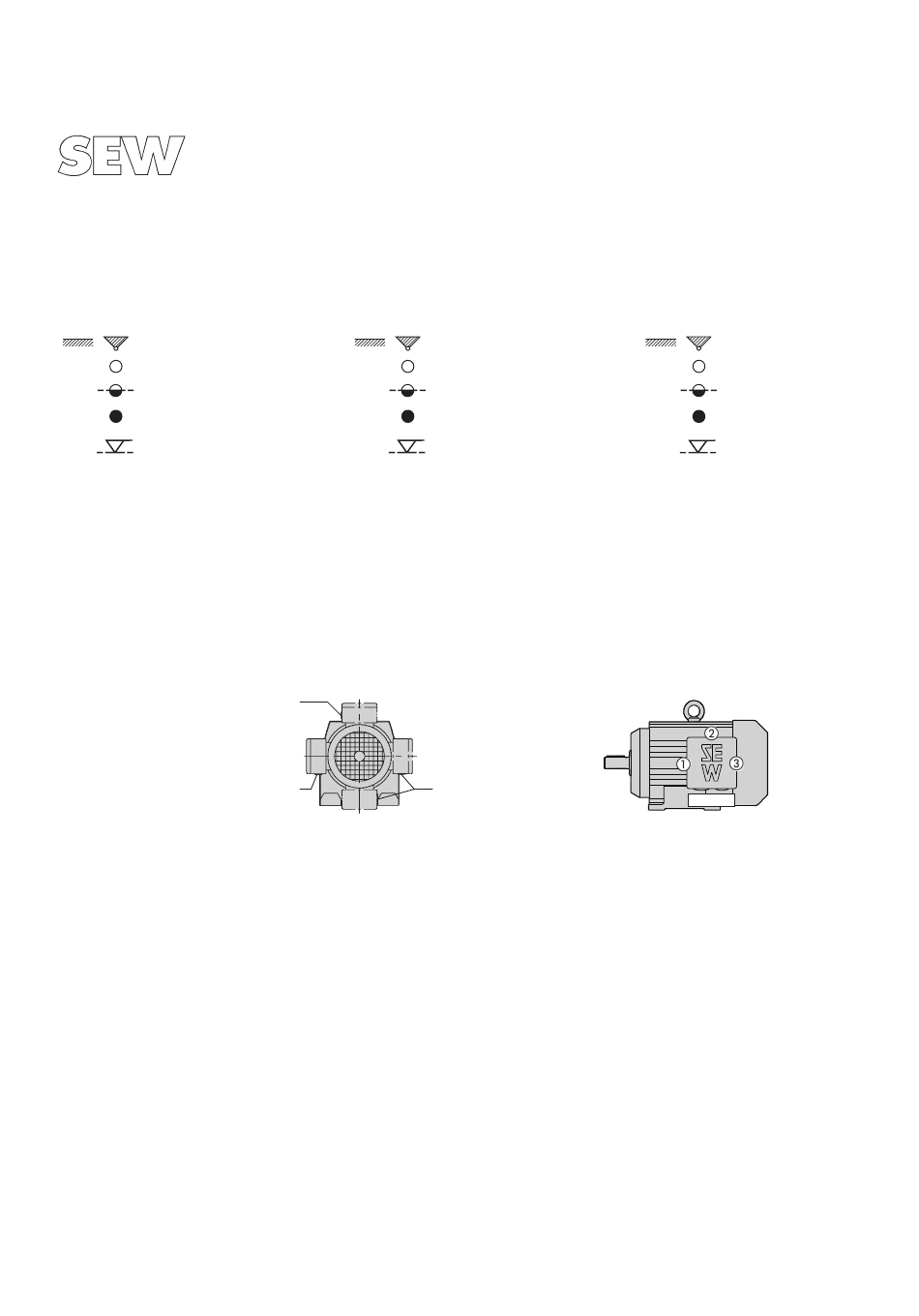

Symbole in den Bauformenblättern
Die Bauformenblätter enthalten folgende Symbole:
Befestigung
Entlüftung
Ölstand
Ölablass
Ölstand
(keine Kontrollschraube vorhanden)
Ölarmaturen bei R/RF17, R/RF27 und W..20/30:
Bei Stirnradgetrieben R/RF17, R17F, R/RF27 und R27F
ist keine Ölstandskontrolle möglich.
Entlüftung ist nur für die Bauformen V1 / V3 / V5 / V6 /
V15 / V36 vorgesehen.
Entlüftung ist bei W20/30 nicht vorgesehen.
Bestellangaben
Zur genauen Festlegung des Antriebs sind neben der
Angabe der Bauform folgende weitere Bestellangaben
erforderlich:
a)
a) Lage des Klemmenkastens (auch bei
®
SPIROPLAN -Getriebemotoren anzugeben):
0°, 90°, 180° oder 270°
ohne Angabe wird Normalausführung 0° geliefert.
Ausnahme: Bei R17 DT63 ist Lage 90° nicht mög-
lich.
b) Lage der Kabeleinführung (auch bei
®
SPIROPLAN -Getriebemotoren anzugeben):
normal, 1, 2, 3
Ausnahme DT63: nur Lage normal und 2
Bei Steckverbindern IS kundenseits frei wählbar.
Getriebe R..7, F..7, K..7, S..7, Spiroplan
Mounting Positions
In General
Ordering data
Symbols in the mounting position
sheets
The mounting position sheets contain the following sym-
bols:
Oil service fittings in R/RF17, R/RF27 and W..20/30:
It is not possible to check the oil level in the R/RF17,
R17F, R/RF27 and R27F units.
A breather plug is only provided for the V1 / V3 / V5 / V6
/ V15 / V36 units.
A breather plug is not available for W20/30.
Ordering data
For precise drive selection, the following information is
required for ordering, in addition to the mounting posi-
tion data:
270°
Normal
0° 180°
Normal
90°
a) Position of the terminal box (must also be
indicated for SPIROPLAN
0°, 90°, 180° or 270°
Where this is not specified, the standard 0° design
will be delivered.
Exception: On unit R17 DT63, the 90° position is
not possible.
b) Position of the cable entry (must also be
indicated for SPIROPLAN
Normal, 1, 2, 3
Exception DT63: only normal and 2 positions
For IS connectors: according to customer require-
ments.
®
W - BA
Mounting surface
Breather plug
Oil level
Oil drain plug
Oil level
(no inspection plug provided)
b)
Normal
®
geared motors):
®
geared motors):
Positions de montage
Divers
Indications à fournir lors de
la commande
Symboles des feuilles de positions de
montage
Les symboles suivants sont utilisés dans les feuilles de
positions de montage :
Fixation
Event
Niveau
Vidange
Niveau
(sans bouchon de niveau)
Perçages d'huile pour R/RF17, R/RF27 et W20/30 :
Sur les réducteurs à engrenages cylindriques R/RF17,
R17F, R/RF27 et R27F , aucun perçage pour le contrôle
d'huile n'est prévu.
L'évent n'est disponible que pour les positions de mon-
tage V1 / V3 / V5 / V6 / V15 / V36.
L'évent n'est pas disponible pour les réducteurs W20/30.
Indications à fournir lors de la
commande
Pour la détermination exacte du réducteur, les don-
nées ci-dessous permettent de compléter l'indication
obligatoire de la position de montage :
Normal
a) Position de la boîte à bornes (à indiquer aussi
pour les motoréducteurs SPIROPLAN
0°, 90°, 180° ou 270°
Sans indication, livraison en position 0°.
Sauf pour R17 DT63 : position 90° impossible.
b) Position des entrées de câbles (à indiquer
aussi pour les motoréducteurs SPIROPLAN
normal, 1, 2, 3
Sauf pour DT63 : uniq. positions "normal" et 2
Avec un connecteur IS, le client peut choisir la po-
sition librement.
®
) :
®
) :
