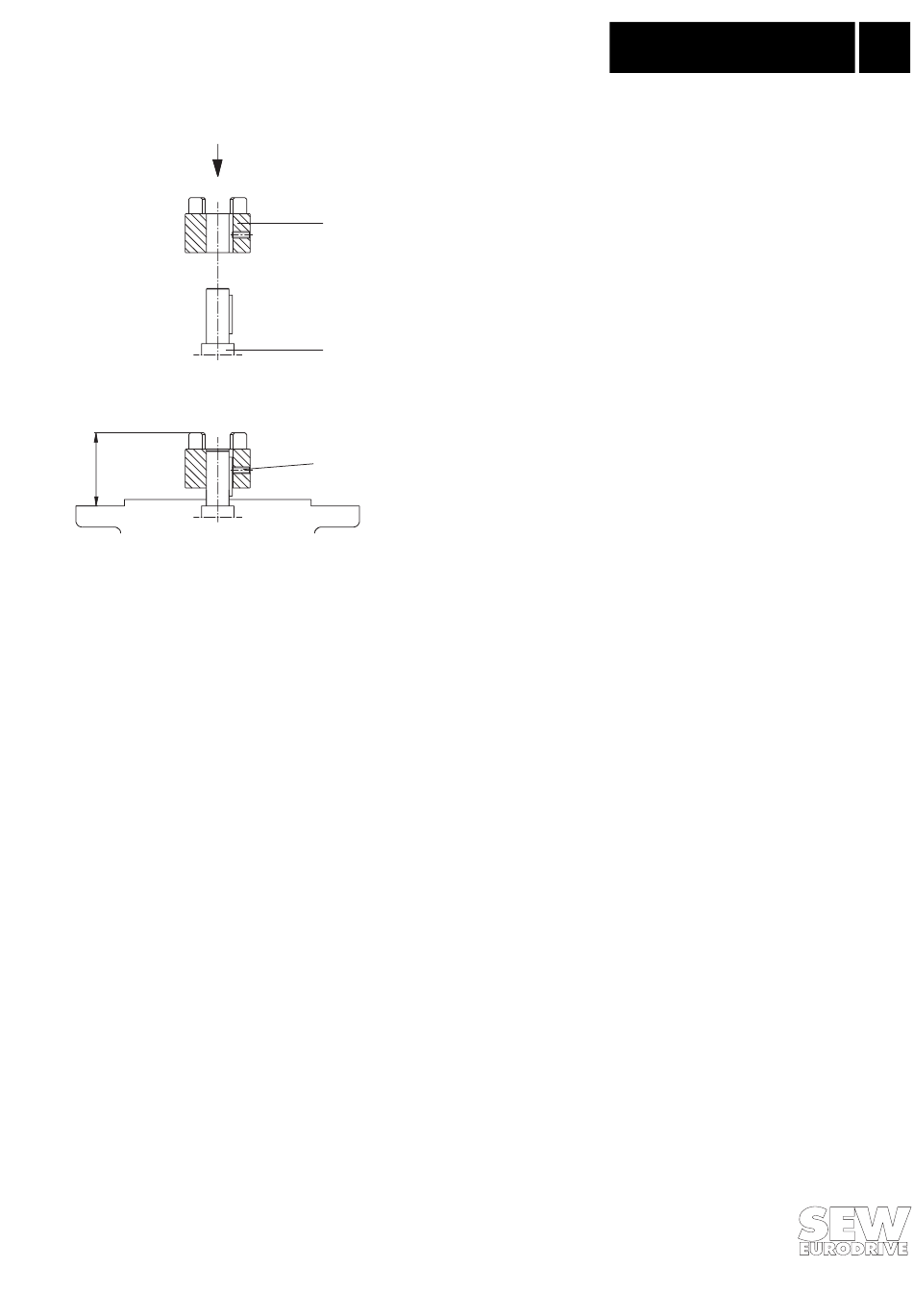

3.4.1.3 Montage der Kupplung Adapter AM (IEC-Adapter AM250/AM280)
A
Getriebe R..7, F..7, K..7, S..7, Spiroplan
1. Motorwelle und Flanschflächen von Motor
und Adapter reinigen.
2. Die Passfeder der Motorwelle entfernen
479
und mitgelieferte Passfeder einsetzen (nur
Baugröße AM280).
3. Kupplungshälfte (479) erwärmen (80 °C –
100 °C) und auf Motorwelle schieben
(A = 139 mm).
4. Kupplungshälfte mit Gewindestift sichern
Motorwelle
und Position überprüfen (Abstand „A").
5. Motor an Adapter montieren, dabei müs-
sen die Klauen der beiden Kupplungshälf-
ten ineinander greifen.
Gewindestift
02047ADE
®
W - BA
