ABB ACS800 Hardwarehandbuch Seite 120

120

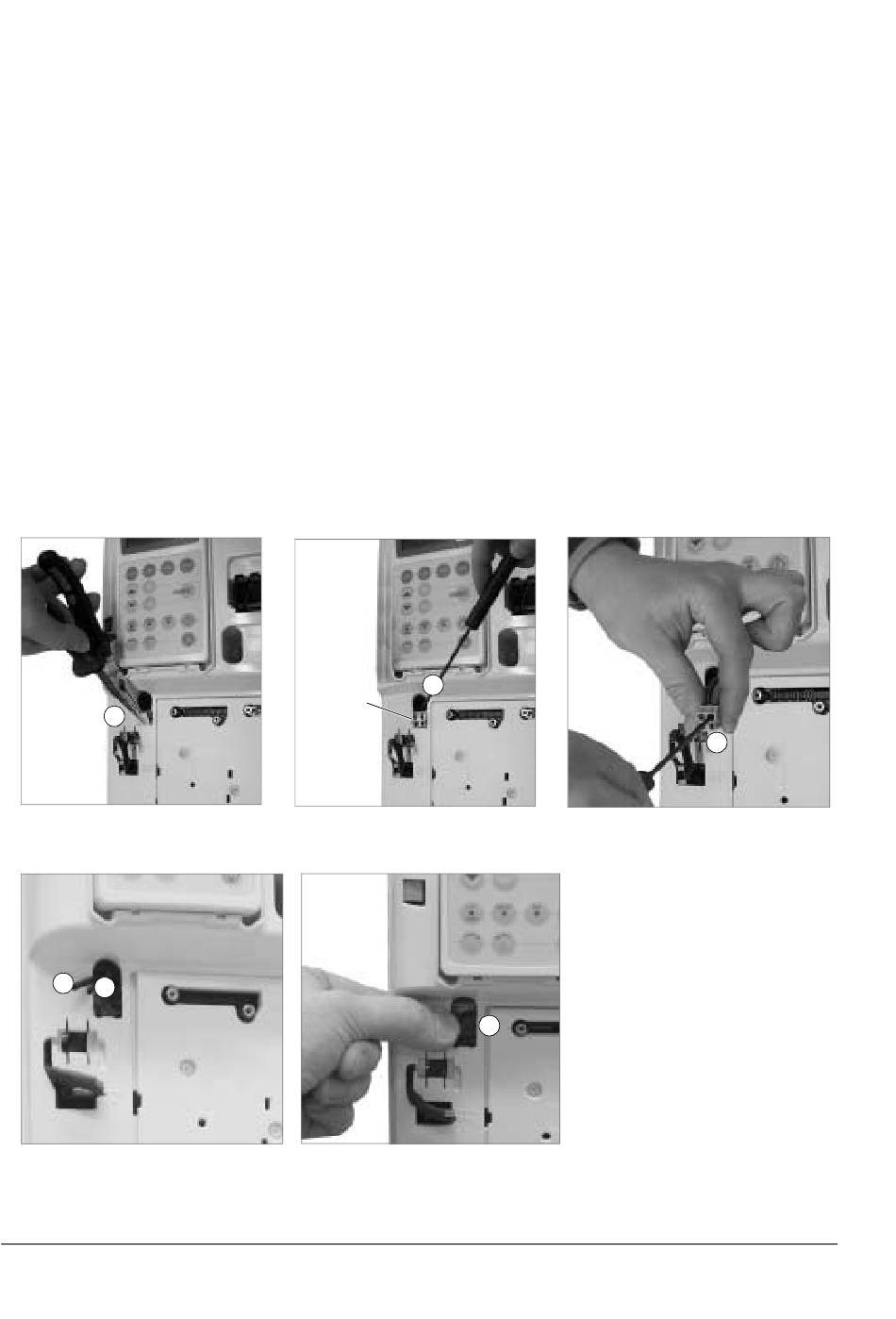

Anschluss der externen +24 V Spannungsversorgung
RMIO-Karte des Motorwechselrichters
1. Mit einer Zange die Kunststoffabdeckung des +24 VDC Eingangs ausbrechen.
2. Den Anschluss-Stecker herausziehen.
3. Die Leiter vom Stecker abklemmen (der Stecker wird später benötigt).
4. Mit Isolierband die Enden der einzelnen Leiter isolieren.
5. Die isolierten Leiterenden mit Isolierband umwickeln.
6. Die Leiter zurück in das Gehäuse schieben.
7. Die Leiter der externen +24 V Spannungsversorgung an den freien Stecker
anklemmen:
Bei einem zweipoligen Stecker, + Leiter an Klemme 1 und - Leiter an Klemme 2.
Bei einem dreipoligen Stecker, + Leiter an Klemme 2 und - Leiter an Klemme 3.
8. Den Stecker einstecken.
1
4
4
Externe +24 V Spannungsversorgung der RMIO-Karte über Klemmenblock X34
2
X34
6
3
