Industrie-PC anschließen
Stromschlaggefahr
Gefährliche Berührungsspannungen können zum Stromschlag führen. Halten Sie sich an die folgenden
Punkte, um einen Stromschlag zu vermeiden:
• Stecken oder lösen Sie die Leitungen des Geräts niemals bei Gewitter.
• Sorgen Sie für eine Schutzerdung im Umgang mit dem Gerät.
Um den Industrie-PC betriebsbereit zu machen, müssen Sie diesen anschließen. Dazu gehört im ersten
Schritt die Erdung des Geräts. Anschließend können Sie die Leitungen und die Spannungsversorgung
anschließen.
Für die Spannungsversorgung ist ein externes Netzteil erforderlich, das 24 V DC (-15 %/+20 %) von einer
isolierten Quelle liefert. Diese muss durch eine Sicherung gemäß UL 248 mit einem Nennwert von maximal 4
A geschützt sein.
Verkabeln Sie den Industrie-PC im Schaltschrank gemäß der Norm EN 60204-1:2006
Schutzkleinspannungen (PELV = Protective Extra Low Voltage):
• Die Norm EN 60204-1:2006 Abschnitt 6.4.1:b schreibt vor, dass eine Seite des Stromkreises oder ein
Punkt der Energiequelle dieses Stromkreises an das Schutzleitersystem angeschlossen werden muss.
230 V
~
24 V
_
Grounding busbar

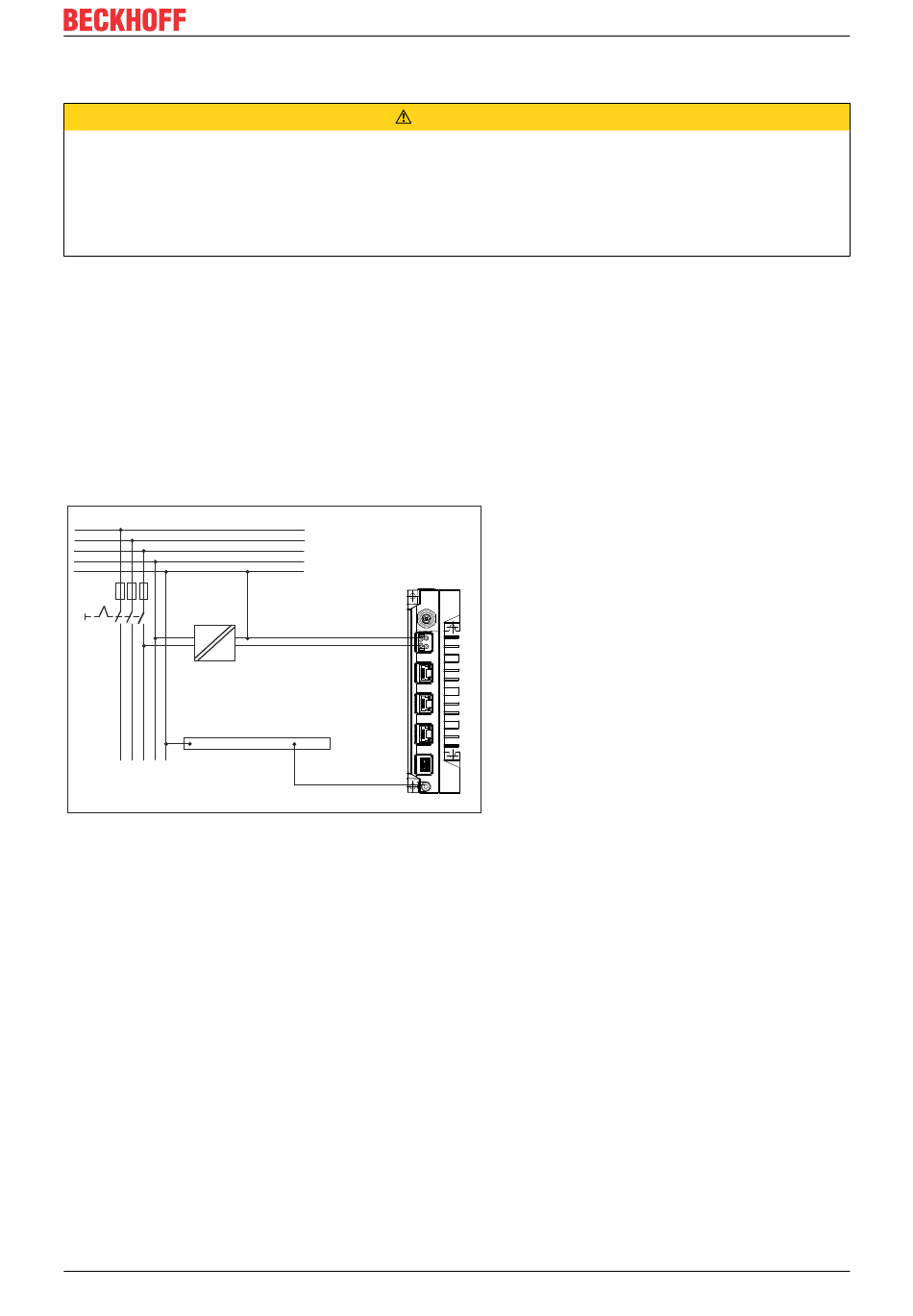

Abb. 17: Verdrahtungsbeispiel
C7015
VORSICHT
L1
L2
L3
N
PE
