3.2
Schnittstellenbeschreibung
In der Grundausstattung enthält der C7015 die folgenden Schnittstellen:
• EtherCAT P (X101)
• Spannungsversorgung (X102)
• Ethernet RJ45 (X103-X105)
• Mini-DisplayPort (X106)
• USB (X107, X108)
3.2.1
EtherCAT P
Der Industrie-PC verfügt über eine EtherCAT-P-Schnittstelle (X101). EtherCAT P (EtherCAT + Power) ist
eine Erweiterung der EtherCAT-Technologie im Bereich Verkabelung. Über den Stecker in IP65/67-
Ausführung können Sie das vieradrige Ethernet-Kabel (nach IP65) für Daten und für zwei galvanisch
getrennte, individuell schaltbare 24-V/3-A-Versorgungen nutzen. So können Sie mehrere EtherCAT-Geräte
kaskadieren. Für Anschluss und Spannungsversorgung von E/A- sowie Feldgeräten benötigen Sie lediglich
ein Kabel. Beckhoff empfiehlt die Verwendung des folgenden Kabels:
• ZK7000-0101-1003
Alternativ können Sie andere Kabel verwenden, deren Länge 20 cm übersteigt.
Eine Schutzkappe für die EtherCAT-P-Schnittstelle ist im Lieferumfang enthalten.
2
4

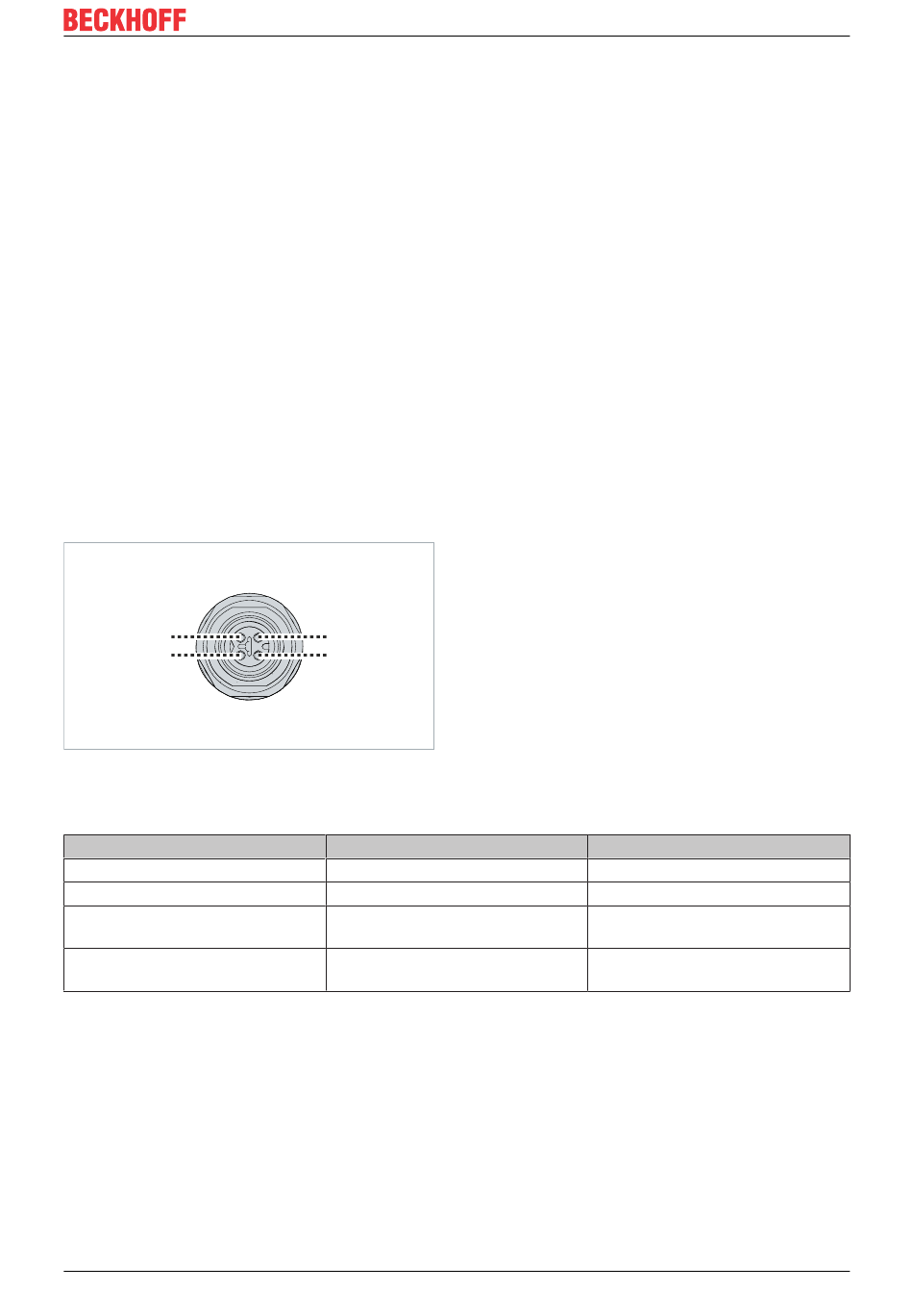

Abb. 2: EtherCAT-P-Schnittstelle Pin-Nummerierung
Tab. 2: EtherCAT-P-Schnittstelle Pinbelegung
Pin
1
2
3
4
C7015
1
3
X101
Signal
Tx +
Rx +
Rx -
Tx -
Version: 1.8
Produktübersicht
Beschreibung
LAN-Signal + und GND
S
LAN-Signal + und GND
P
LAN-Signal – und
Peripheriespannung 24 V (U
LAN-Signal – und Steuerspannung
24 V (U
)
S
)
P
11
