Inbetriebnahme
4.2.1
Abmessungen

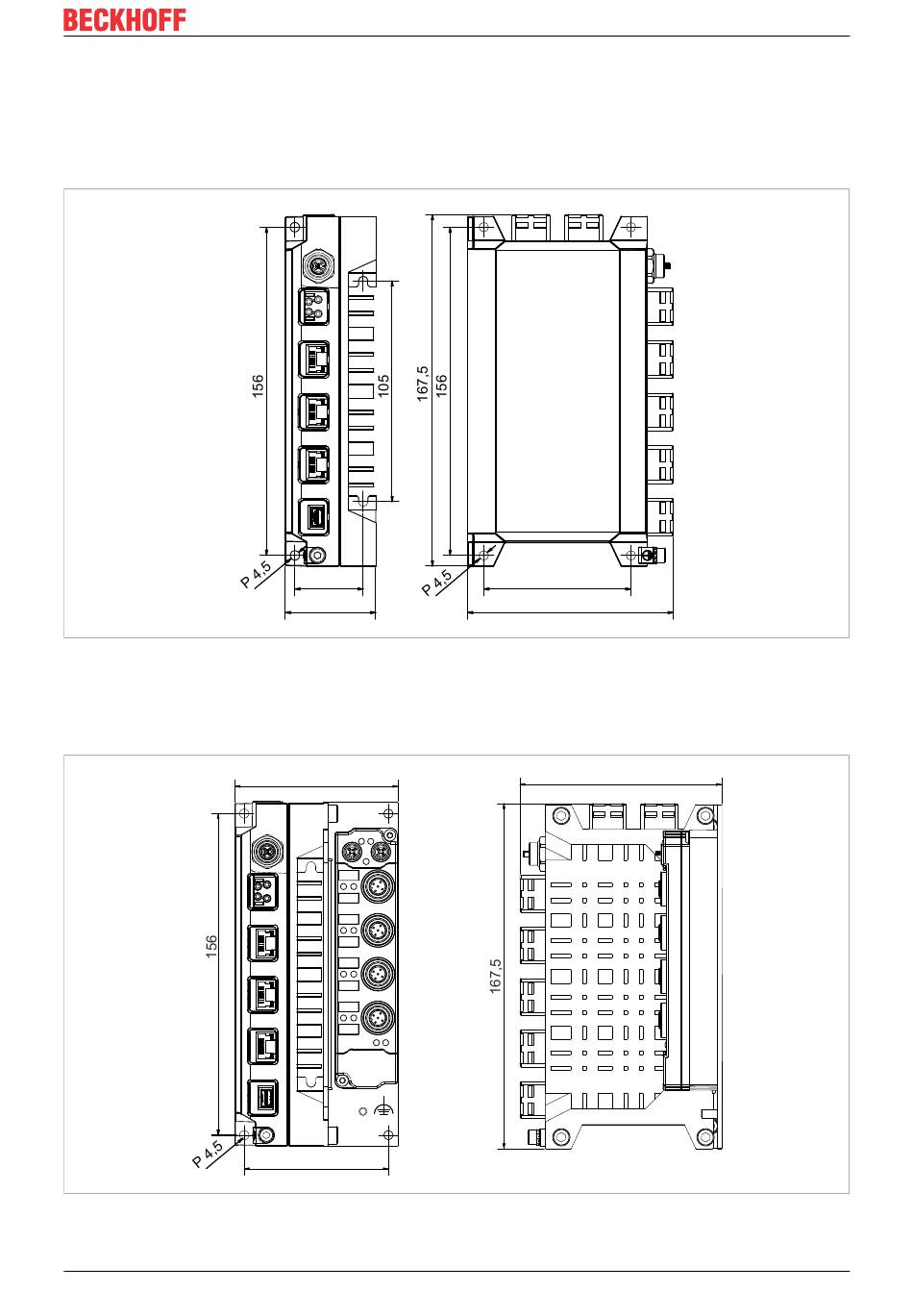

Die Abmessungen des Industrie-PCs und des Montagekonzepts dienen der Vorbereitung des
Schaltschranks und der korrekten Montage des Geräts innerhalb und außerhalb des Schaltschranks. Alle
Abmessungen sind in mm angegeben. Abbildung 12 stellt die Abmessungen des C7015 mit dem flexiblen
Montagekonzept dar.
32,5
70
43
98
Abb. 12: Abmessungen
Sollten Sie ein EtherCAT-P-Box-Modul direkt am Industrie-PC montiert haben, verändern sich dadurch die
Abmessungen. Abbildung 13 stellt die Abmessungen des C7015 mit montiertem EtherCAT-P-Box-Modul
dar.
79,5
98
70
Abb. 13: Abmessungen mit ECP-Box-Modul
C7015
Version: 1.8
