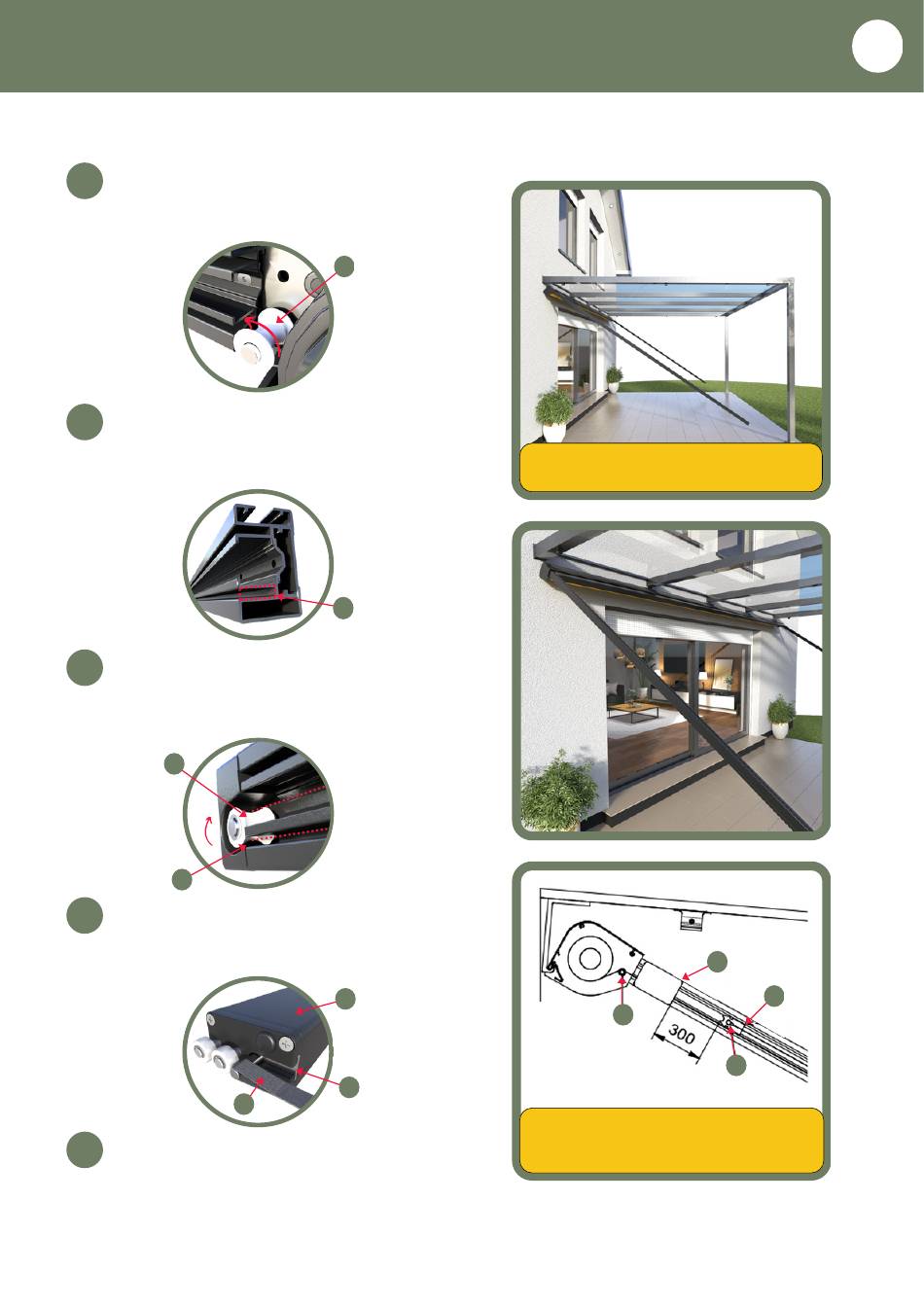

MONTAGE
1.
Legen Sie die Zugbänder über die Umlenkrolle (1)
im Markisenkasten.
2.
Legen Sie Zugbänder in den unteren Schlitz (2)
der Führungsschiene und fahren Sie die Markise
anschließend ganz zu.
3.
Führen Sie die Zugbänder unten um die untere
Umlenkrolle (3) und führen Sie diese im oberen
Schlitz (4) der Führungsschiene zurück.
4
3
4.
Führen Sie die Schlaufen der Zugbänder (5)
über die Bolzen der Bleche (6).
5.
Ziehen Sie die Zugbänder und die Bleche (6) ca. 300 - 500 mm
in die Laufwagen (7) bis diese eingerastet sind.
1
2
7
6
5
MONTAGE DER ZUGBÄNDER
Die Montage und Demontage der
Zugbänder macht man am besten zu zweit !
7
1
Die Zugbänder stehen unter Spannung !
Achten Sie darauf, dass die Zugbänder
3x umwickelt und nicht verdreht sind !
