T200
Reparaturanleitung
Federpaket Lagerseite wechseln
Inhalt
1. Werkzeug, das Sie für die Reparatur benötigen
2. Erste Arbeitsschritte
3. Demontage des defekten Federpaketes
4. Montage des neuen Federpaketes
5. Montage Markisenkasten und Führungsschienen
6. Montage der Zugbänder
7. Überprüfung
Seite 1 von 6
Stand: 22.11.2016
Werbung
Verwandte Anleitungen für Varisol T200
Inhaltszusammenfassung für Varisol T200
- Seite 1 Stand: 22.11.2016 Terrassendach Innenbeschattung T200 Reparaturanleitung Federpaket Lagerseite wechseln Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Erste Arbeitsschritte 3. Demontage des defekten Federpaketes 4. Montage des neuen Federpaketes 5. Montage Markisenkasten und Führungsschienen 6. Montage der Zugbänder 7.
- Seite 2 1. Werkzeug, das Sie für die Reparatur benötigen Torx – Schraubendreher Größe 9, 20, 25 • Innensechskantschlüssel Größe 1,5 • Handbohrmaschine und 5 mm Bohrer • Nietzange und 5 mm Nieten • Universal - Fett und Pinsel • Motorprüfkabel (nur bei Motorantrieb) •...

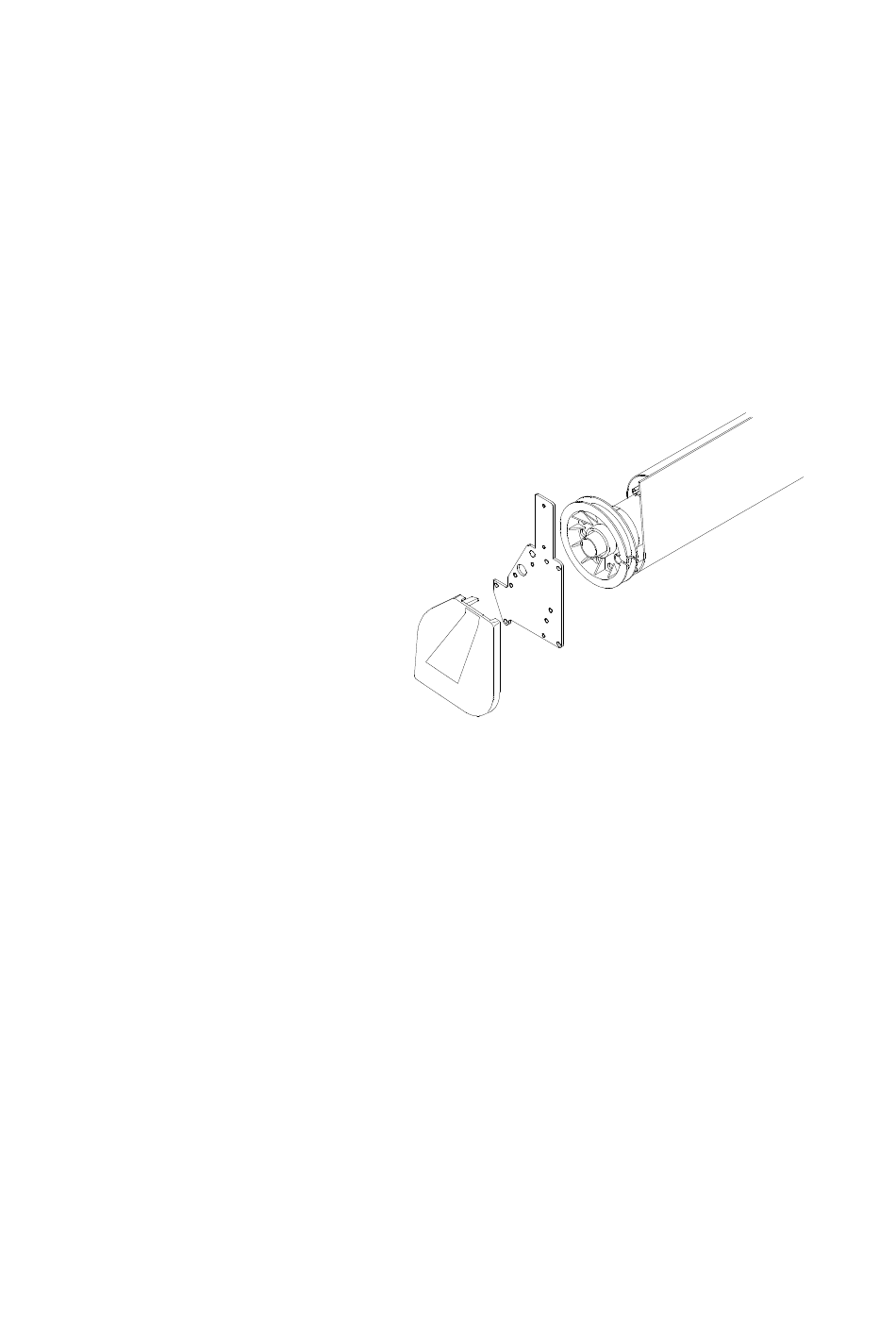

- Seite 3 Lösen Sie die Verbindungsschrauben (2) an den Innensei- • ten und ziehen Sie die Führungsschienen vorsichtig von den Seitenteilen der Markise. Halten Sie den Markisen- kasten dabei fest. Lassen Sie den Markisenkasten vorsichtig in den • Montagekonsolen herunter hängen. Hängen Sie den Markisenkasten aus und legen diesen auf bereitgestellte Ablageböcke. •...
- Seite 4 4. Montage des neuen Federpaketes Beseitigen Sie eventuelle Verschmutzungen wie Bohrspäne, Nietreste aus der Tuchwelle. • Fetten Sie die Feder des neuen Federpakets gut ein. • Schieben Sie das neue Federpaket seitlich in die Tuchwelle. • Schieben Sie den Laufring (1) in die Tuchwelle. •...
- Seite 5 5. Montage Markisenkasten und Führungsschienen Hängen Sie den Markisenkasten wieder in die Halter ein. • Schieben Sie beide Führungsschienen (1) gleichmäßig • bis zur Hälfte der Ausleger der Seitenlager (2) auf. Führen Sie die Laufräder (3) der Fallstangenzapfen in die dafür •...
- Seite 6 Achtung: Zugbänder nicht verdrehen. 7. Montage der Führungsschienen (Führungsschienenhalter) Heben Sie die Führungsschienen • gleichmäßig an und Clipsen diese in die Schienenhalter ein. Ziehen Sie die Klemmschrauben (1) wieder an. • Montieren Sie den Boden wieder an den Markisenkasten (siehe Punkt 2). •...
