Varisol W550 Montageanleitung Seite 9

MONTAGE
1.

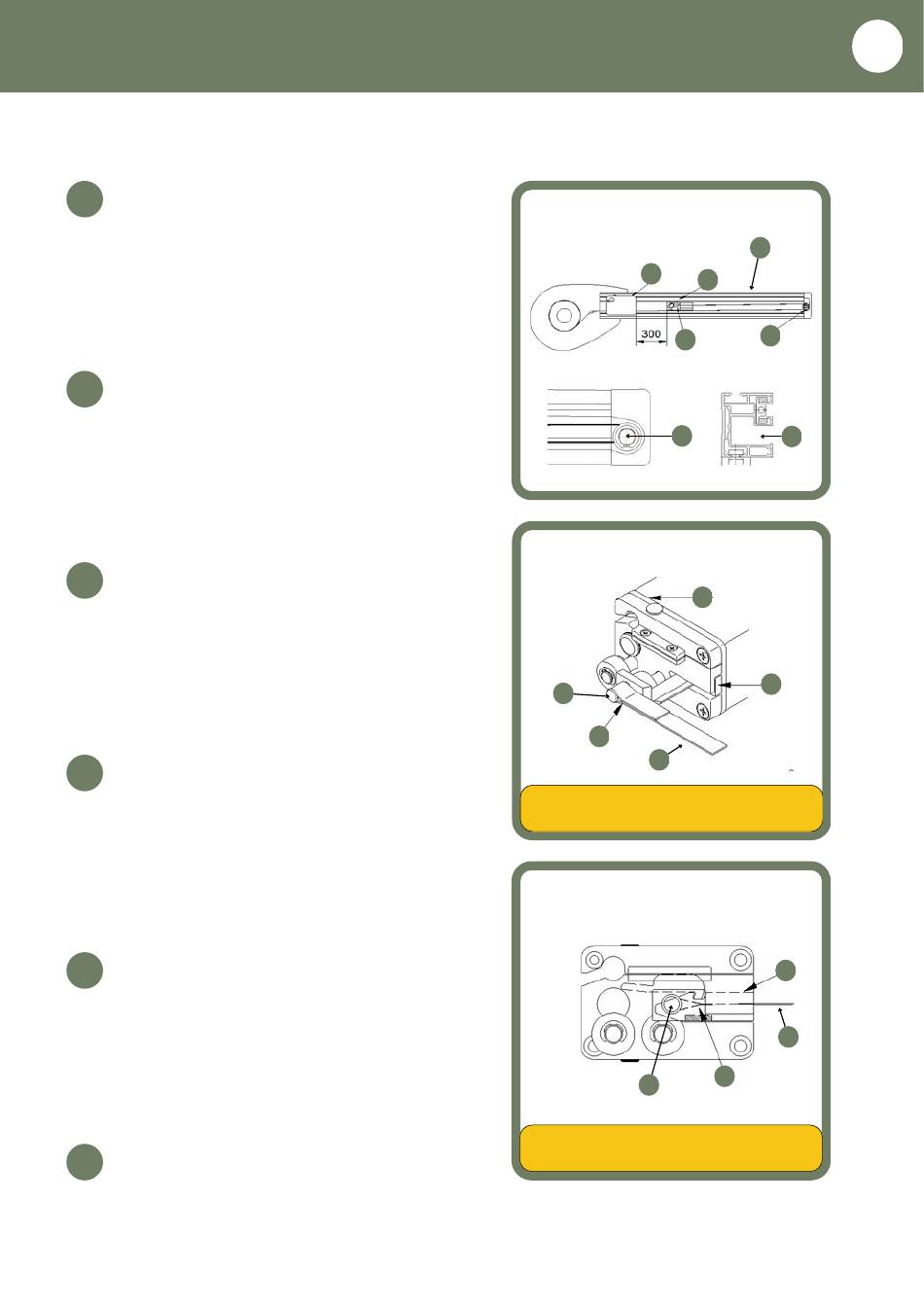

Legen Sie die ZB (1) in den unteren Schlitz (2) der FS (3).
2.
Fahren Sie die Markise ganz zu.
3.
Führen Sie die ZB (1) unten um die untere Umlenkrolle (4).
4.
Führen Sie die ZB (1) im unteren Schlitz (2) der FS (3) zurück.
5.
Führen Sie die Schlaufen (5) der ZB (1) über die Bolzen (6).
6.
Ziehen Sie die ZB (1) inkl. Lagerungen (7) in den Laufwagen (8).
MONTAGE DER ZUGBÄNDER
8
7
5
4
FS = Führungsschiene / ZB = Zugbänder
8
6
5
1
Das Zugband muss 6 Mal
umwickelt und darf nicht verdreht sein !
6
Die Zugbänder stehen unter Spannung !
15
3
4
2
7
7
1
5
9
