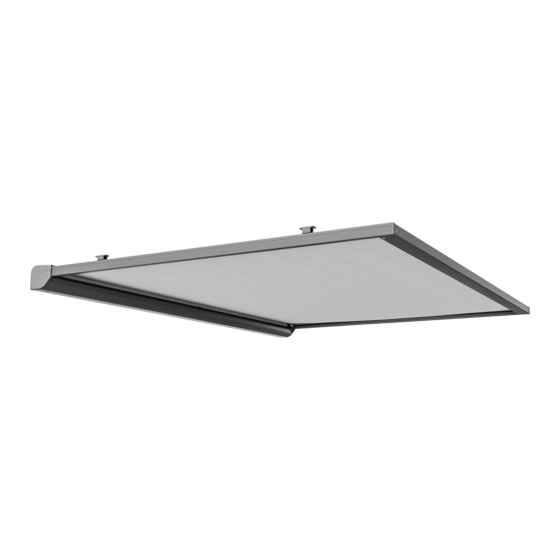

Varisol T200 Reparaturanleitung
Terrassendach innenbeschattung /neubespannung
Vorschau ausblenden
Andere Handbücher für T200:
- Bedienungsanleitung (22 Seiten) ,
- Montageanleitung (17 Seiten) ,
- Montage- und elektroinstallationsanweisung (15 Seiten)
Verwandte Anleitungen für Varisol T200
Inhaltszusammenfassung für Varisol T200
-
Seite 1: Inhaltsverzeichnis
Stand: 25.08.2015 Terrassendach Innenbeschattung T200 Reparaturanleitung Neubespannung Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage der Bespannung 3. Demontage der Bespannung (Fallstange) 4. Demontage der Bespannung (Tuchwelle) 5. Montage der neuen Bespannung (Tuchwelle) 6. Montage der neuen Bespannung (Fallstange) 7. -
Seite 2: Werkzeug, Das Sie Für Die Reparatur Benötigen
1. Werkzeug, das Sie für die Reparatur benötigen Torx – Schraubendreher Größe 9, 20, 25 • Innensechskantschlüssel Größe 1,5 • Maßband • Motoreinstellkabel (nicht bei Funkmotor) • Ablageböcke • 2. Vor der Demontage der Bespannung Lassen Sie Fallstange einige cm ausfahren. •... -
Seite 3: Demontage Der Bespannung (Fallstange)
Lassen Sie den Markisenkasten vorsichtig in den Montagekonsolen herunter • hängen. Hängen Sie den Markisenkasten aus und legen diesen auf bereitgestellte • Ablageböcke. Lösen Sie die Schrauben (3) der Seitenkappen, die von innen • befestigt sind und nehmen diese ab. Lösen Sie die Schrauben (4) am Bodenprofil. -
Seite 4: Demontage Der Bespannung (Tuchwelle)
4. Demontage der Bespannung aus der Tuchwelle Klemmen Sie den Motor an das Motoreinstellkabel an. • Lassen Sie die Bespannung vorsichtig abrollen. Achten • Sie hierbei auf die Stützbügel (1). Achten Sie darauf, dass Sie die Zugbänder beim Abwi- • ckeln auf Spannung halten (5). -
Seite 5: Montage Der Neuen Bespannung (Fallstange)
Achtung! Halten Sie die Bespannung und die Zugbänder währenddessen auf Spannung. Achten Sie darauf, dass die Zugbänder (1) in den Gurtscheiben richtig mitlaufen und sich nicht verdrehen! 6. Montage der neuen Bespannung (Fallstange) Legen Sie die Fallstange vor den Markisenkasten auf •... -
Seite 6: Montage Der Zugbänder
8. Montage der Zugbänder Die Zugbänder: über die Umlenkrolle im Markisenkasten legen (1) • • in den unteren Schlitz der Führungsschiene legen • fahren Sie die Markise wieder ganz zu • um die untere Umlenkrolle führen (2) • im oberen Schlitz der Führungsschiene zurückführen •... -
Seite 7: 10. Überprüfung
10. Überprüfung Fahren Sie die Markise ganz aus: Bleibt die Fallstange an der Markierung am Führungsschiene- • nende stehen? Wenn nicht, stellen Sie den Motor gemäß der Einstellanleitung des Motors neu ein. Fahren Sie die Markise wieder ein. • Hängen Sie die Zugbänder noch einmal aus und kontrollieren Sie ob genügend Vorspannung •...
