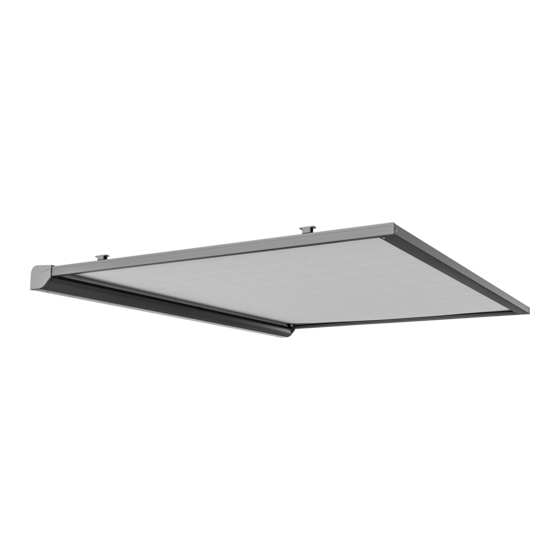

Terrassendach Innenbeschattung
T200
Reparaturanleitung
Getriebewechsel
Inhalt
1. Werkzeug, das Sie für die Reparatur benötigen
2. Erste Arbeitsschritte
3. Demontage des defekten Getriebes
4. Montage des neuen Getriebes
5. Montage Markisenkasten und Führungsschienen
6. Montage der Zugbänder
. Mindestabstand zur Wand
7
Seite 1 von 5
Stand: 10.11.2016
Werbung
Verwandte Anleitungen für Varisol T200
Inhaltszusammenfassung für Varisol T200
- Seite 1 Stand: 10.11.2016 Terrassendach Innenbeschattung T200 Reparaturanleitung Getriebewechsel Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Erste Arbeitsschritte 3. Demontage des defekten Getriebes 4. Montage des neuen Getriebes 5. Montage Markisenkasten und Führungsschienen 6. Montage der Zugbänder . Mindestabstand zur Wand...
- Seite 2 1. Werkzeug, das Sie für die Reparatur benötigen Innensechskantschlüssel Größe 5 • Torx – Schraubendreher Größe 9, 20, 25 • Schraubendreher (nur bei Nischenmontage) • Ablageböcke (nur bei Nischenmontage) • 2. Erste Arbeitsschritte (Demontage der Markise nur bei Nischenmontage) Lösen Sie die Schrauben und nehmen Sie das Bodenprofil herunter. Lösen Sie die Klemmschrauben (1) der Schienenhalter.
- Seite 3 • Lassen Sie den Markisenkasten vorsichtig in den Montagekonsolen herunter hängen. Hängen Sie den Markisenkasten aus und legen diesen auf bereitgestellte Ablageböcke. • 3. Demontage des defekten Getriebes • Lösen Sie die beiden Schrauben (1) von innen und nehmen Sie die Kastenseitenkappe (2) ab. Lösen Sie die Schrauben (3) die das Getriebe •...
- Seite 4 4. Montage des neuen Getriebes Gehen Sie in umgekehrter Reihenfolge vor: • Schieben Sie die Getriebestange (6) in das neue Getriebe ein und sichern Sie dieses mit dem Sicherungsring (5). • Schieben Sie das Getriebe mit der Unterlegscheibe (4) über den Vierkant. •...
- Seite 5 Die Montage und Demontage der Zugbänder macht man am besten zu zweit! Achtung: Zugbänder nicht verdrehen. Heben Sie die Führungsschienen gleichmäßig an und • Clipsen diese in die Schienenhalter ein. Ziehen Sie die Klemmschrauben (1) wieder an. • Montieren Sie das Bodenprofil wieder an den Markisenkasten. •...
