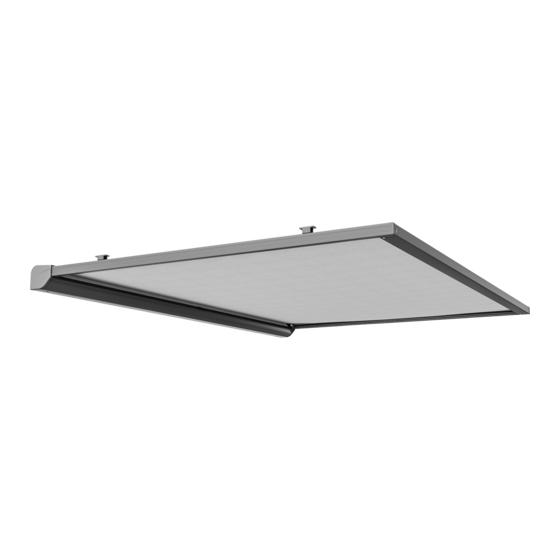

Terrassendach Innenbeschattung
T200
Reparaturanleitung
Zugbandwechsel
Inhalt
1. Werkzeug, das Sie für die Reparatur benötigen
2. Erste Arbeitsschritte
3. Demontage der Zugbänder
4. Montage der Zugbänder Wickelscheibe
5. Montage der Zugbänder
6. Montage der Markise
7. Überprüfung
Seite 1 von 4
Stand: 31.08.2015
Werbung
Verwandte Anleitungen für Varisol T200
Inhaltszusammenfassung für Varisol T200
- Seite 1 Stand: 31.08.2015 Terrassendach Innenbeschattung T200 Reparaturanleitung Zugbandwechsel Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Erste Arbeitsschritte 3. Demontage der Zugbänder 4. Montage der Zugbänder Wickelscheibe 5. Montage der Zugbänder 6. Montage der Markise 7. Überprüfung Seite 1 von 4...
- Seite 2 1. Werkzeug, das Sie für die Reparatur benötigen Torx – Schraubendreher Größe 9, 20, 25 • Innensechskantschlüssel Größe 1,5 • 2. Erste Arbeitsschritte Lassen Sie Fallstange einige cm ausfahren. • Lösen Sie die Klemmschrauben (1) der Schienenhalter. • Nehmen Sie die Führungsschienen aus den •...
- Seite 3 3. Demontage der Zugbänder Entriegeln Sie die Zugbänder aus den Laufwagen. • • Achtung: Zugbänder sind unter Spannung! Zum Entriegeln der Zugbänder entfernen Sie die kleinen Stopfen auf der Unterseite der Laufwagen, stecken Sie einen Schraubendreher in die Öffnung und drücken diesen nach oben. Stopfen Halten Sie die Zugbänder währenddessen gut fest! Die Demontage und Montage der Zugbänder macht man am besten zu zweit!
- Seite 4 5. Montage der Zugbänder Die Zugbänder: über die Umlenkrolle im Markisenkasten legen (1) • • in den unteren Schlitz der Führungsschiene legen • fahren Sie die Markise wieder ganz zu • um die untere Umlenkrolle führen (2) • im oberen Schlitz der Führungsschiene zurückführen •...
