Varisol T200 Montageanleitung Seite 10

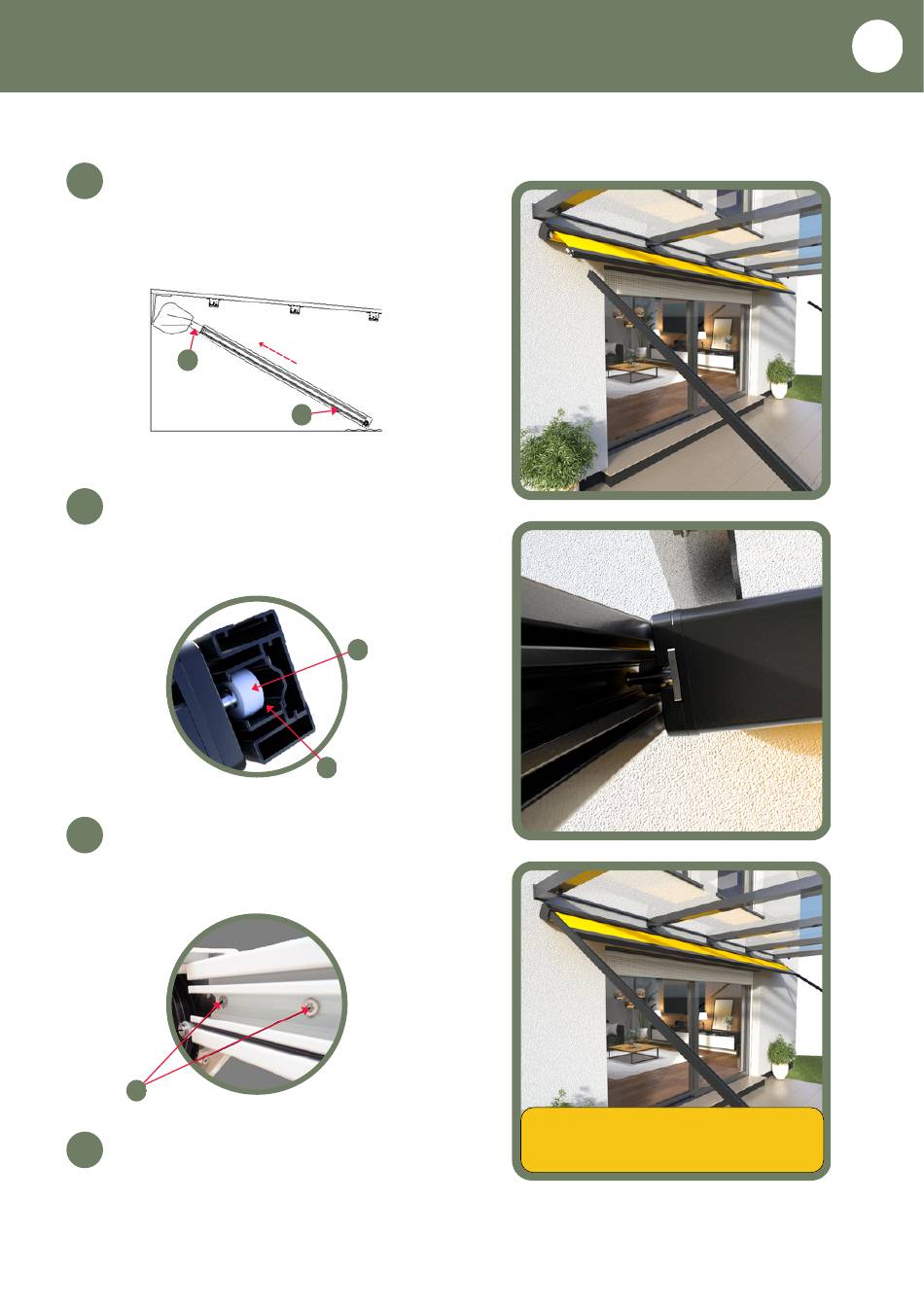

MONTAGE
1.
Schieben Sie beide Führungsschienen (1) gleichmäßig bis
zur Hälfte der Ausleger der Kastenseitenkappen (2) auf.
2
2.
Führen Sie die Laufräder (3) der Fallstangenzapfen in
die dafür vorgesehene Gasse der Führungsschienen (4).
3.
Schieben Sie die Führungsschienen dann
vorsichtig weiter bis zum Anschlag.
5
4.
Verschrauben Sie diese an die dafür
vorgesehenen Stellen an der Innenseite (5).
1
3
4
MONTAGE DER FÜHRUNGSSCHIENEN
Achten Sie darauf, dass die
Schraubenköpfe komplett versenkt sind !
Die Fallstangen könnten sonst hängen bleiben !
