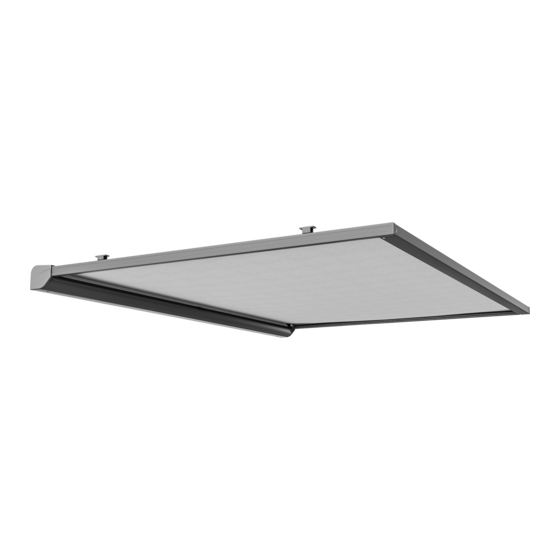

Varisol T200 Reparaturanleitung

Terrassendach innenbeschattung
Vorschau ausblenden Andere Handbücher für T200:
1
2
3
4
5

Werbung

Inhaltsverzeichnis

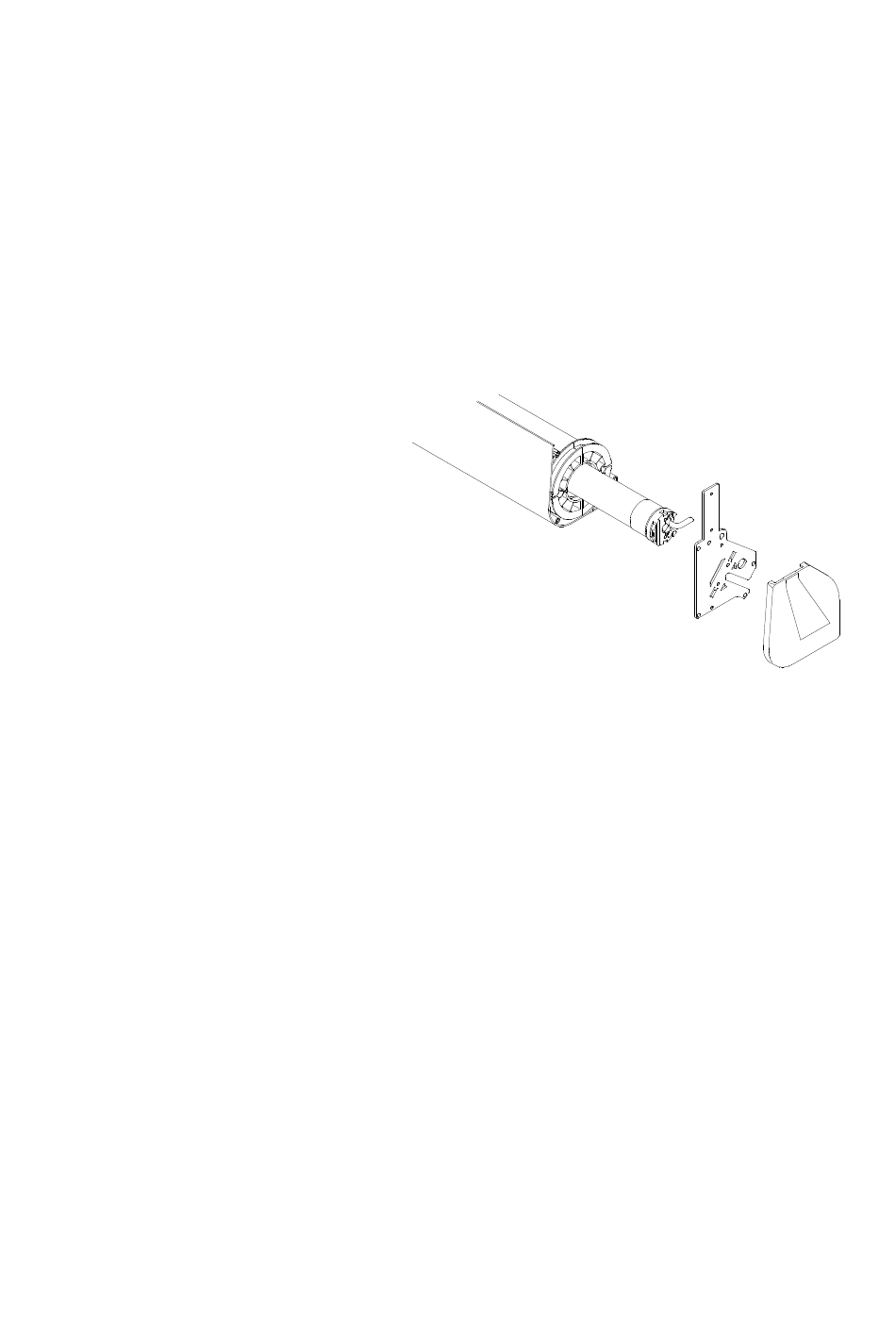

Terrassendach Innenbeschattung
T200
Reparaturanleitung
Motorwechsel
Inhalt
1. Werkzeug, das Sie für die Reparatur benötigen
2. Erste Arbeitsschritte
3. Demontage des defekten Motors
4. Montage des neuen Motors
5. Markise montieren
6. Montage der Zugbänder
7. Endlageneinstellung des Motors
8. Überprüfung
9. Letzte Arbeitsschritte
Seite 1 von 5
Stand: 13.09.2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol T200

Inhaltszusammenfassung für Varisol T200

  • Seite 1 Stand: 13.09.2015 Terrassendach Innenbeschattung T200 Reparaturanleitung Motorwechsel Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Erste Arbeitsschritte 3. Demontage des defekten Motors 4. Montage des neuen Motors 5. Markise montieren 6. Montage der Zugbänder 7. Endlageneinstellung des Motors 8.

  • Seite 2: Erste Arbeitsschritte

    1. Werkzeug, das Sie für die Reparatur benötigen Torx – Schraubendreher Größe 9, 20, 25 • Innensechskantschlüssel Größe 1,5 • Motorprüfkabel (nicht bei Funkmotor) • Ablageböcke • 2. Erste Arbeitsschritte Lösen Sie die Schrauben und nehmen Sie das Bodenprofil herunter. Klemmen Sie den Motor in der Verteilerdose ab.

  • Seite 3: Demontage Des Defekten Motors

    2. Demontage des defekten Motors Lösen Sie die beiden Schrauben (1) von innen an der • Seitenkappe der Motorseite und nehmen diese ab. Schrauben Sie dann das Seitenlager (2) der ab. • Lösen Sie dann die Schrauben (3) die den Motor halten. •...

  • Seite 4: Markise Montieren

    4. Markise montieren Schrauben Sie die Seitenkappen wieder an • (siehe Punkt 2). Hängen Sie den Markisenkasten wieder in die • Halter ein. Schieben Sie beide Führungsschienen (1) • gleichmäßig bis zur Hälfte der Ausleger der Kastenseitenkappen (2) auf. Führen Sie die Laufräder (3) der Fallstangenzapfen in die dafür •...

  • Seite 5: Endlageneinstellung Des Motors

    Achtung: Zugbänder nicht verdrehen. Heben Sie die Führungsschienen gleichmäßig an und • Clipsen diese in die Schienenhalter ein. Ziehen Sie die Klemmschrauben (1) wieder an. • • Montieren Sie das Bodenprofil wieder an den Markisenkasten. 6. Endlageneinstellung des Motors Klemmen Sie den Motor an das Motoreinstellkabel an. (Funkmotor in der Verteilerdose) •...
