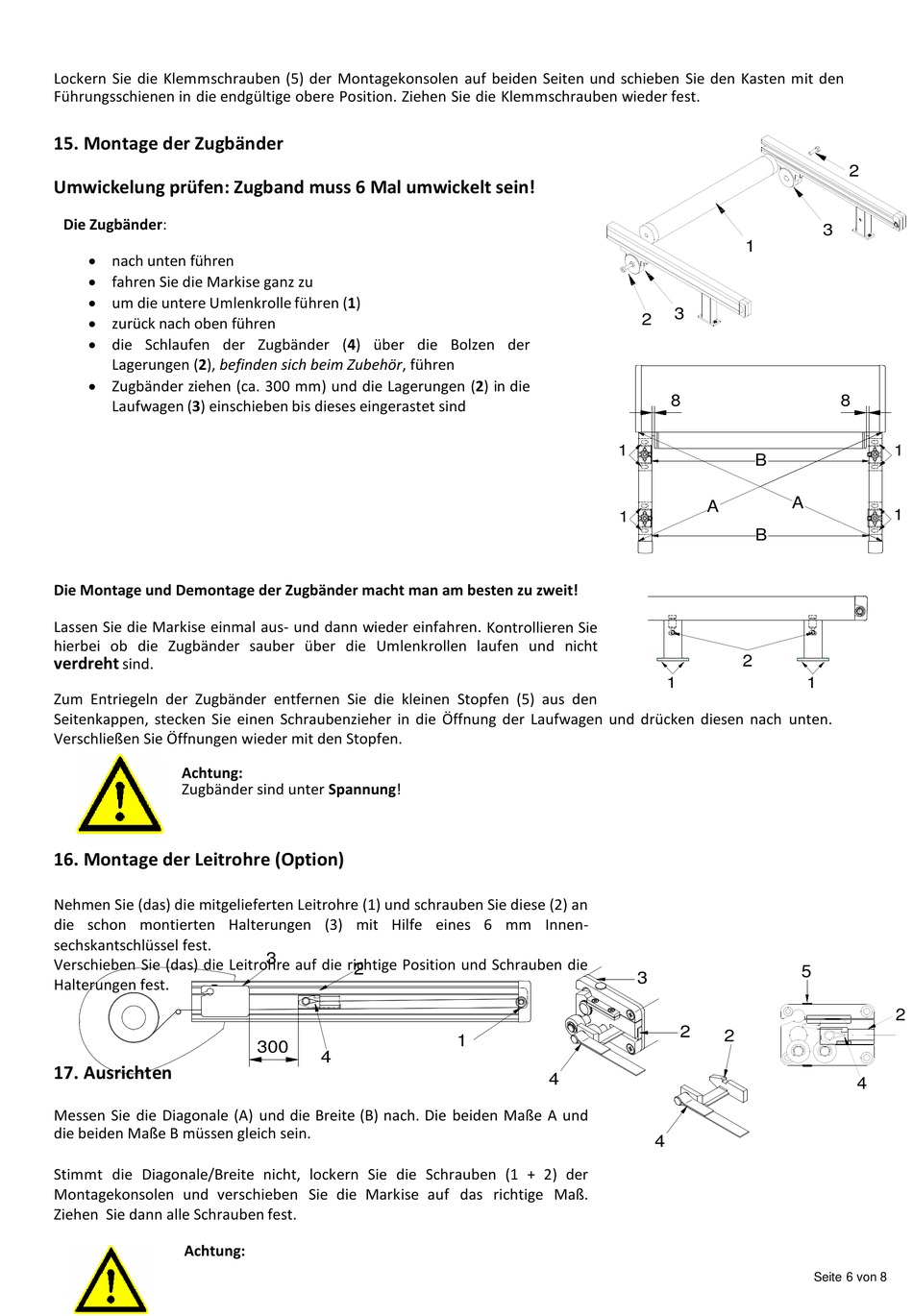

Lockern Sie die Klemmschrauben (5) der Montagekonsolen auf beiden Seiten und schieben Sie den Kasten mit den
Führungsschienen in die endgültige obere Position. Ziehen Sie die Klemmschrauben wieder fest.
15. Montage der Zugbänder
Umwickelung prüfen: Zugband muss 6 Mal umwickelt sein!
Die Zugbänder:
nach unten führen
fahren Sie die Markise ganz zu
um die untere Umlenkrolle führen (1)
zurück nach oben führen
die Schlaufen der Zugbänder (4) über die Bolzen der
Lagerungen (2), befinden sich beim Zubehör, führen
Zugbänder ziehen (ca. 300 mm) und die Lagerungen (2) in die
Laufwagen (3) einschieben bis dieses eingerastet sind
Die Montage und Demontage der Zugbänder macht man am besten zu zweit!
Lassen Sie die Markise einmal aus- und dann wieder einfahren. Kontrollieren Sie
hierbei ob die Zugbänder sauber über die Umlenkrollen laufen und nicht
verdreht
sind.
Zum Entriegeln der Zugbänder entfernen Sie die kleinen Stopfen (5) aus den
Seitenkappen, stecken Sie einen Schraubenzieher in die Öffnung der Laufwagen und drücken diesen nach unten.
Verschließen Sie Öffnungen wieder mit den Stopfen.
Achtung:
Zugbänder sind unter Spannung!
16. Montage der Leitrohre (Option)
Nehmen Sie (das) die mitgelieferten Leitrohre (1) und schrauben Sie diese (2) an
die schon montierten Halterungen (3) mit Hilfe eines 6 mm Innen-
sechskantschlüssel fest.
Verschieben Sie (das) die Leitrohre auf die richtige Position und Schrauben die
Halterungen fest.
17. Ausrichten
Messen Sie die Diagonale (A) und die Breite (B) nach. Die beiden Maße A und
die beiden Maße B müssen gleich sein.
Stimmt die Diagonale/Breite nicht, lockern Sie die Schrauben (1 + 2) der
Montagekonsolen und verschieben Sie die Markise auf das richtige Maß.
Ziehen Sie dann alle Schrauben fest.
Achtung:
97.27.150 V2
3
2
300
4
1
4
1
3
2
8
B
A
A
B
2
5
3
2
2
4
2
3
8
2
4
