Varisol T200 Reparaturanleitung Seite 5

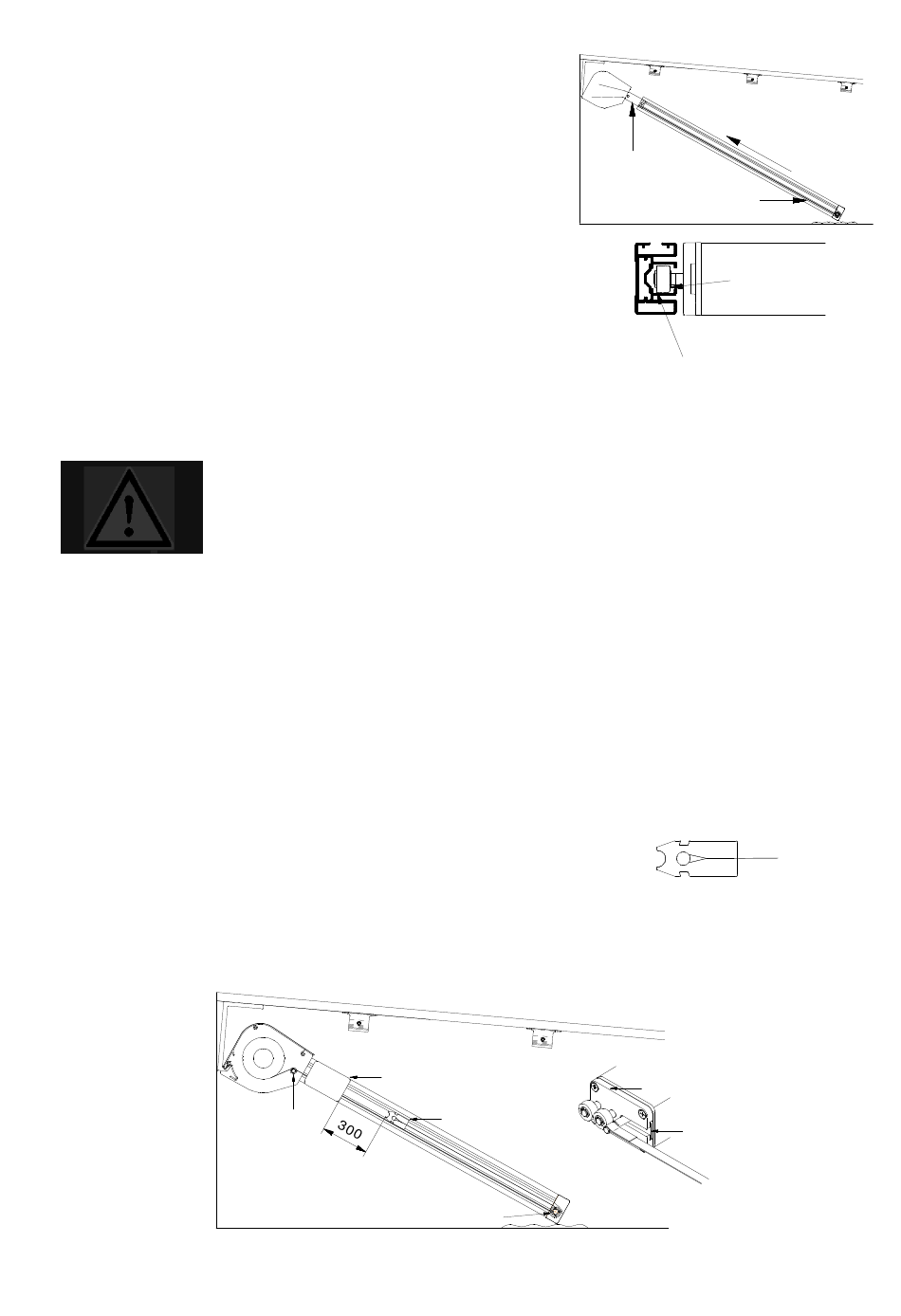

5. Montage Markisenkasten und Führungsschienen
Hängen Sie den Markisenkasten wieder in die Halter ein.
•
Schieben Sie beide Führungsschienen (1) gleichmäßig
•
bis zur Hälfte der Ausleger der Seitenlager (2) auf.
Führen Sie die Laufräder (3) der Fallstangenzapfen in die dafür
•
vorgesehene Gasse der Führungsschienen (4).
Schieben Sie dann die Führungsschienen ganz auf die Seitenlager.
•
Schrauben Sie die Führungsschienen wieder fest (2).
•
Achten Sie darauf, dass die Schraubenköpfe komplett
versenkt sind. Die Fallstangenzapfen könnten sonst daran
hängen bleiben.
6. Montage der Zugbänder
Die Zugbänder:
über die Umlenkrolle im Markisenkasten legen (1)
•
• in den unteren Schlitz der Führungsschiene legen
• fahren Sie die Markise wieder ganz zu
• um die untere Umlenkrolle führen (2)
• im oberen Schlitz der Führungsschiene zurückführen
• die Schlaufen der Zugbänder um den Bolzen der Bleche legen
• Zugbänder ziehen (ca. 300 mm) und das Blech (3) in den Laufwagen einschieben (4) bis dieses
eingerastet ist
Die Montage und Demontage der Zugbänder macht man am besten zu zweit!
Seite 5 von 6
