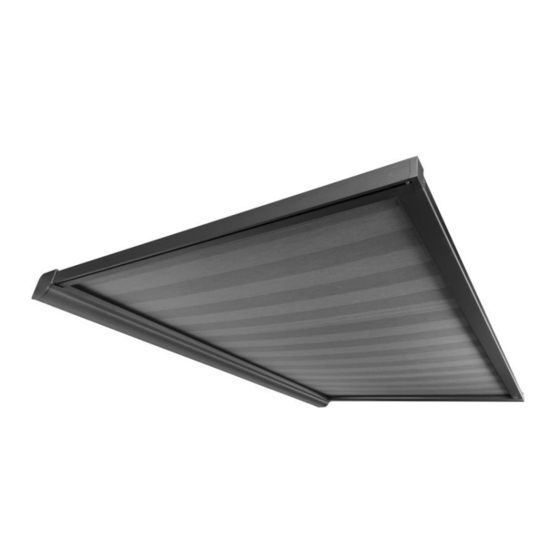

Varisol T350 Montageanleitung
Große terrassendachmarkise mit zip einteilig
Vorschau ausblenden
Andere Handbücher für T350:
- Montage- und elektroinstallationsanweisung (15 Seiten) ,
- Montage- und elektroinstallationsanweisung (13 Seiten) ,
- Montage- und elektroinstallationsanweisung (14 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Varisol T350
Inhaltszusammenfassung für Varisol T350
- Seite 1 MONTAGEANLEITUNG Große Terrassendachmarkise: T350 mit Zip Einteilig...
- Seite 2 INHALTSVERZEICHNIS GRUNDLAGEN Sicherheitshinweise ........................... Seite 3 Bevor Sie zur Baustelle fahren ......................Seite 3 Werkzeug, das Sie für die Baustelle brauchen ................... Seite 3 Qualifikation ............................Seite 3 Transport ............................Seite 3 Hochziehen mit Seilen ........................Seite 4 Aufstiegshilfen ............................ Seite 4 Absturzsicherung ..........................
- Seite 3 GRUNDLAGEN SICHERHEITSHINWEISE Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind.
- Seite 4 GRUNDLAGEN Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Die zum Zwecke der Wareneingangskontrolle geöffnete Verpackung muss für den Weitertransport wieder sachgerecht verschlossen werden.
- Seite 5 MONTAGE ÜBERPRÜFUNG DER WARE Überprüfen Sie die Markise und das Zubehör auf Unversehrtheit und Vollständigkeit. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen Schienenhalter...
- Seite 6 MONTAGE MONTAGE DER MONTAGEKONSOLEN Zeichnen Sie die Bohrlöcher an den Sparren oder die Wand. Die Montagehilfen dienen als Montagehilfe ! Bohren Sie Löcher an die angezeichneten Stellen. Die Montagekonsolen werden jeweils an den zweiten Sparren gegenüber den Schienenhaltern versetzt montiert ! Schrauben Sie die Montagekonsolen fest.
- Seite 7 MONTAGE MONTAGE DER FÜHRUNGSSCHIENENHALTER Zeichnen Sie die Führungsschienenhalter (1) an den Sparren (2) an. Achten Sie auf die Flucht der Führungsschienenhalter ! Bohren Sie dort Löcher für die Führungsschienenhalter (1). Beachten Sie, dass das Achsmaß der Markise auch das Bestell und Befestigungsmaß ist ! Sind die Montagekonsolen nicht senkrecht montiert, verdreht sich der Markisenkasten ! Schrauben Sie die Führungsschienenhalter (1)
- Seite 8 MONTAGE MONTAGE DER TUCHSTÜTZDRAHTWINKEL Montieren Sie die Tuchstützdrahtwinkel (1) an die beiden äußeren Sparren (2). Bei Markisenfelder mit Breite oder Ausfall über 4000 mm kann es zu einem Tuchdrang kommen ! Markieren Sie an den äußeren Sparren die Mitte des Markisenausfalls. Befestigungsmaß...
- Seite 9 MONTAGE MONTAGE DES MARKISENKASTENS Nehmen Sie den Boden (1) ab. Stellen Sie zwei Leitern unter die Montagekonsolen (2). Arbeiten Sie in größeren Höhen, besonders Legen Sie die Markise auf die Leitern. auf Balkonen, nie ohne Absturzsicherung ! Hängen Sie die Markise in die Montagekonsole (2) ein. Klappen Sie die Markise herunter.
- Seite 10 MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN Schieben Sie die Innenführungsleiste (1) in die obere Gasse (2) der Führungsschiene (3). Schrauben Sie die Bodenbefestigung (4) in die untere Nut (5) der Führungsschiene (3). Schieben Sie beide Führungsschienen (3) bis zur Hälfte der Ausleger (6) der Kastenseitenkappe (7). Führen Sie die Laufräder (8) auf die mittlere Gasse (9) der Führungsschienen (3).
- Seite 11 MONTAGE MONTAGE DER ZUGBÄNDER Legen Sie die Zugbänder (1) über die Umlenkrollen (2) des Markisenkastens. Führen Sie die Zugbänder (1) in die mittlere Gasse (3). Zugband muss drei Mal umwickelt sein ! Legen Sie die Zugbänder (1) um die unter Umlenkrolle (4). Führen Sie die Schlaufen (5) der Zugbänder (1) über die Bolzen (6) der Fallstangenschnapper (7).
- Seite 12 MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN IN FÜHRUNGSSCHIENENHALTER Heben Sie die Führungsschienen an (1). Drücken Sie die Führungsschienen (1) in die Führungsschienenhalter (2). Schrauben Sie die Klemmschrauben (3) fest.
- Seite 13 MONTAGE MONTAGE DES MARKISENBODENS Fahren SIe die Markise komplett aus. Stellen Sie zwei Leitern unter die Markise. Legen Sie den Markisenboden (1) auf die Leitern. Nehmen Sie den Boden (1) und hängen Sie diesen in den Stützbügel (2) ein. Klappen Sie den Boden (1) hoch und verschrauben Sie diesen von unten (3).
- Seite 14 MONTAGE MONTAGE OHNE MONTAGEKONSOLEN Heben Sie die Führungsschienen (1) an. Drücken Sie die Führungsschienen (1) in die Führungsschienenhalter (2). Ziehen Sie die Klemmschrauben (3) fest.
- Seite 15 CHECKLISTE KONTROLLE NACH DER MONTAGE Auftragsnummer : ___________ Folgende Fehlfunktionen können durch eine nicht korrekte Montage auftreten : Anlage schließt nur einseitig oder nicht richtig Tuch hängt durch Anlage stockt oder quietscht beim fahren Deckel geht nicht richtig auf und zu Durch überprüfen und korrigieren folgender Punkte können dieses behoben werden : Vorspannung überprüfen : Schnittmaße der Profile messen :...
- Seite 16 CHECKLISTE WICHTIGE SICHERHEITSHINWEISE UNKONTROLLIERTE BEDIENUNG Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen.
- Seite 17 97.23.050 V10...
