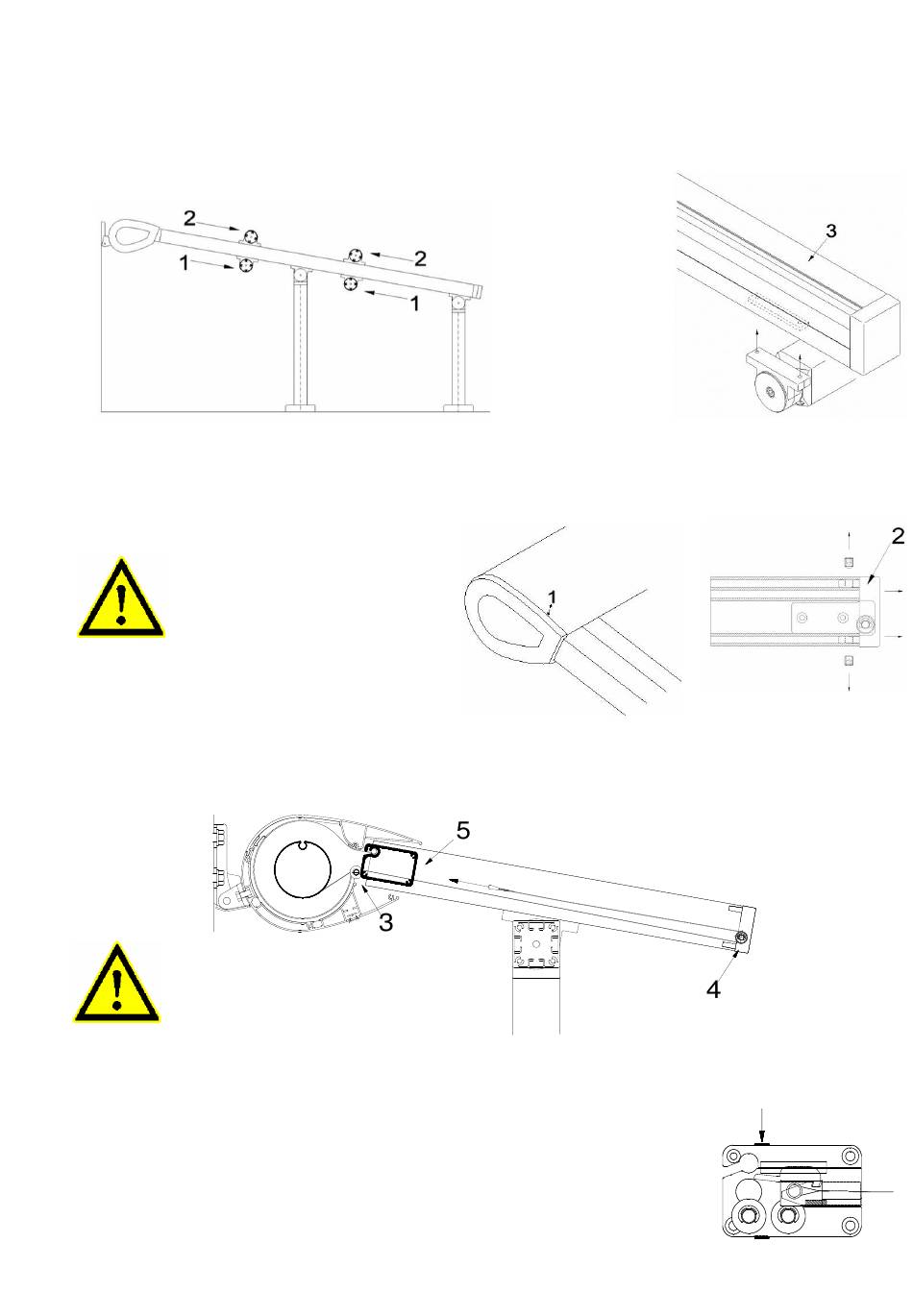

22. Montage der Leit- und Windschutzrohre (Optional)
Je nach Breite, Ausfall und Neigung der Markise werden noch Leitrohre (1)
und Windschutzrohre (2) montiert.
Stecken Sie die Leit- (1) bzw. Windschutzrohre (2) auf die Kopfteile und
schrauben Sie diese an die Schiene (3).
23. Montage der Zugbänder
Lösen Sie die Schrauben (1) der Dachbefestigung. Heben Sie das Dach etwas an und nehmen Sie die
Zugbänder rechts und links heraus. Lösen Sie ebenfalls die Kappe (2) der Umlenkköpfe mit einem 2,5 mm
Innensechskantschlüssel.
Umwickelung prüfen:
Zugband muss vier Mal
Umwickelt sein!
Führen Sie die Zugbänder:
•
über die Umlenkrolle im Markisenkasten (3)
•
nach unten in den unteren Schlitz der Führungsschiene
•
um die untere Umlenkrolle (4)
•
zurück nach oben im oberen Schlitz der Führungsschiene
•
ziehen Sie die Zugbänder zur Fallstange und hängen Sie die Schlaufen in die Haken der Laufwagen ein (5)
Achtung:
Zugbänder nicht verdrehen .
Die Markisenanlage wurde im Werk aufgebaut und Probe gefahren. Zur Spannungsoptimierung ist die Länge der
Zugbänder genau festgelegt worden. Das rechte und das linke Zugband können daher unterschiedlich lang sein.
Lassen Sie die Markise einmal aus- und dann wieder einfahren. Kontrollieren Sie
hierbei ob die Zugbänder sauber über die Umlenkrollen laufen und nicht verdreht sind.
Zum Entriegeln der Zugbänder entfernen Sie die kleinen Stopfen aus den
Seitenkappen, stecken Sie einen Schraubenzieher in die Öffnung der Laufwagen
und drücken diesen nach unten. Verschließen Sie Öffnungen wieder mit den Stopfen.
