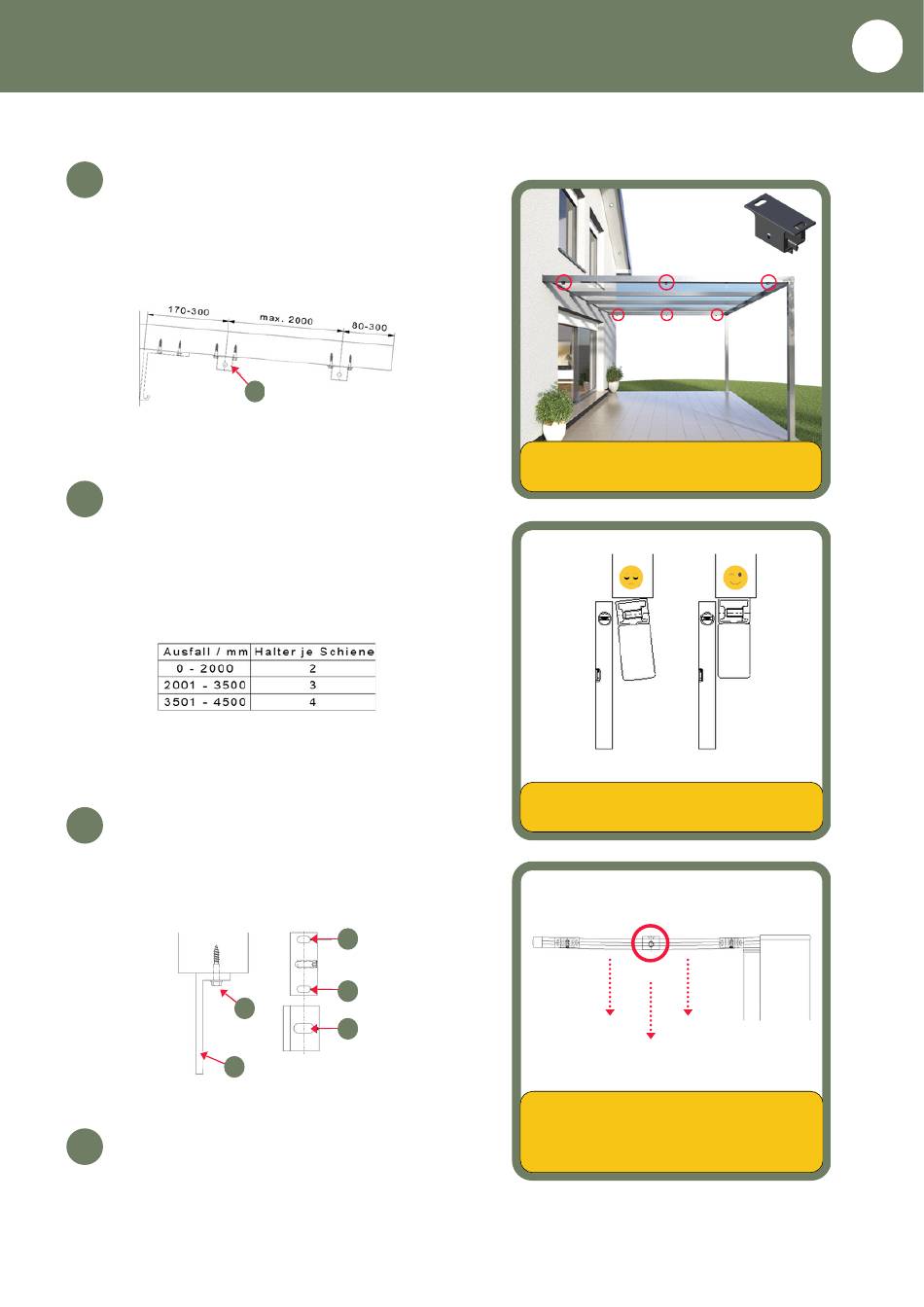

Varisol T200 Montageanleitung Seite 6

MONTAGE
1.
Zeichnen Sie die Führungsschienenhalter (1)
an den Sparren an.
2.
Bohren Sie dort Löcher für die Führungsschienenhalter
und ziehen sie diese anschließend mit Schrauben fest.
3.
Markisenfelder mit Breiten / Ausfällen über
400 cm könnten Tuchdurchhang haben.
2
4.
Montieren Sie die Tuchstützdrahtwinkel (2) wie abgebildet
auf den äußeren Sparren in der Mitte des Markisenausfalls.
MONTAGE DER FÜHRUNGSSCHIENENHALTER UND TUCHSTÜTZDRAHTWINKEL
1
A
A
B
B
Achsmaß d. Markise =
Bestell- und Befestigungsmaß !
Sind die Montagekonsolen nicht senkrecht
montiert, verdreht sich der Markisenkasten !
Die Tuchstützdrahtwinkel dürfen auf keinen
Fall an die Führungsschienen montiert werden !
Die Führungsschienen
würden nach innen gezogen werden !
12
6
